Описание семейства продуктов

• Покрытия лазерной линии с коэффициентом отражения <0,1%
• Варианты длин волн Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с до 0,25% указанной системы с 10 пропускающими оптическими элементами)
• Повышение пропускания уменьшает обратные отражения, фантомные изображения и рассеянный свет

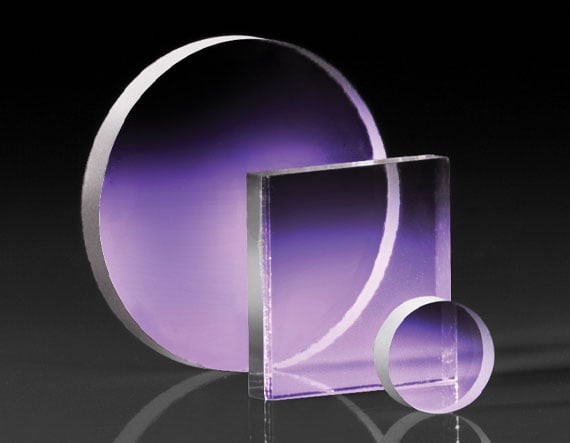

TECHSPEC λ/10 Ultra-Low Reflectivity Окна имеют просветляющие покрытия с коэффициентом отражения менее 0,1% на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. TECHSPEC λ/10 Окна со сверхнизкой отражательной способностью доступны в диапазоне лазерных V-покрытий от 266 нм до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.

Технические характеристики

Angle of Incidence (): 0
Bevel: Protective as needed
Clear Aperture CA (mm): 22.86
Coating: Laser Ultra V-Coat (1064nm)
Coating Specification: Rabs
Diameter (mm): 25.40 +0.00/-0.10
Thickness (mm): 6.35 ±0.20
Damage Threshold, Pulsed: 15 J/cm2 @ 1064nm, 20ns, 20Hz
Design Wavelength DWL (nm): 1064
Parallelism (arcmin): <3
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980)
Fused Silica Grade: 7980 0F
Surface Flatness (P-V): λ/10
Surface Quality: 10-5
Type: Laser Line Window
Young’s Modulus (GPa): 73
Coefficient of Thermal Expansion CTE (10-6/C): 0.52 (+5 to +35C)
0.57 (0 to +200C)
0.48 (-100 to +200C)
Density (g/cm3): 2.20
Index of Refraction nd: 1.458
Poisson’s Ratio: 0.16
Abbe Number (vd): 67.8
Edges: Fine Ground
Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 15 J/cm2 @ 1064nm, 20ns, 20Hz
Regulatory Compliance
RoHS 2015: Compliant
Reach 219: Compliant
Certificate of Conformance: View
