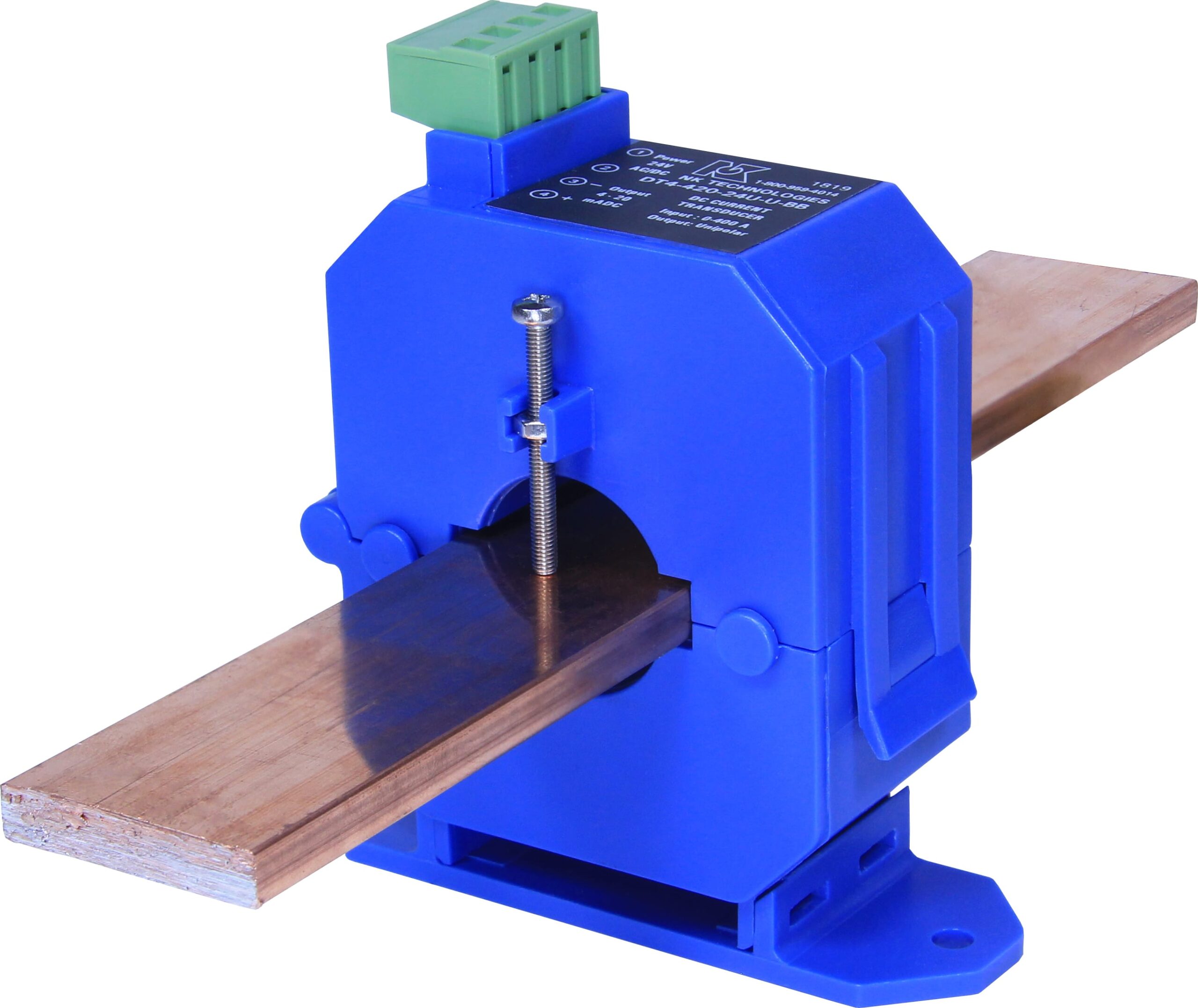

NK DT4-420-24U-U-BB – Преобразователь постоянного тока, серия DT-BB, 0-400 А, 4-20 мА, однополярный

Описание NK DT4-420-24U-U-BB – преобразователь постоянного тока, серия DT-BB, 0-400 А, 4-20 мА, униполярный

• Серия DT-BB
• Преобразователь постоянного тока
• Диапазон = 0-400 А
• Выход = 4-20 мА
• Источник питания = 24 В переменного/постоянного тока
• Тип выхода = униполярный
• Стиль корпуса = разъемный сердечник, шина или панельный монтаж

Новейший преобразователь постоянного тока обеспечивает несколько функций, которые ранее были недоступны. Эта инновационная конструкция позволяет устанавливать преобразователь с разъемным сердечником поверх существующих шин или проводов, он может быть установлен на панели или DIN-рейке и рассчитан на измерение рабочего напряжения постоянного тока до 1500 В постоянного тока. Провода питания и выходного сигнала подключаются к датчику с помощью клеммной колодки, которая вставляется в разъем на верхней части датчика. Доступны четыре диапазона от 0-100 до 0-400 ампер, три типа выходов: однополярный, биполярный и двунаправленный, и три стандартных промышленных выхода: 4-20 мА, 0-5 и 0-10 В постоянного тока. Инновационная конструкция помещает компоненты измерения тока в один корпус с кондиционированием сигнала, что сокращает время установки и повышает как точность, так и безопасность.

Провода питания и выходного сигнала для солнечной панели подключаются к датчику с помощью вставных клемм, что еще больше упрощает установку. При необходимости защелкивается кронштейн для монтажа панели. Применение преобразователя тока

Сетевая солнечная генерация PV

• Измерение мощности, вырабатываемой несколькими панелями, соединенными вместе, при напряжении до 1500 В постоянного тока.

Мониторинг двигателя постоянного тока

• Определение условий превышения тока до выхода машины из строя.
• Определение засоренных фильтров или заблокированного впуска насосов постоянного тока.

Характеристики преобразователя тока

Стандартные выходы сигнала

• 4-20 мА однополярный или 4-12-20 мА биполярный выход.
• 0-5/10 В постоянного тока однополярный или 0-2,5-5 В постоянного тока или 0-5-10 В постоянного тока биполярный выход.
• Также доступен двунаправленный выход +/-5 или +/-10 В постоянного тока.
• Совместим с большинством систем автоматизации и управления Системы.

Внешнее питание

• Низкое напряжение 24 В переменного/постоянного тока безопасно и легко доступно.

Разъемный корпус

• Окно датчика обеспечивает достаточно места для шины, одного или нескольких проводников.

Монтаж на DIN-рейку или панель

• Прикрепляется к сборке шины, защелкивается на DIN-рейке* (используя доступные адаптеры) или крепится винтами к панели для надежного крепления.

Разработано для одобрения UL, cUL и CE

• Принято во всем мире.

Информация о заказе соединений преобразователя тока

Пример номера модели: DT4-010-24U-BD-BB

Преобразователь тока DT, диапазон 0–400 А, 24 вольтовый, двунаправленный выходной сигнал, разъемный сердечник, монтаж на шину.

(1) (2) (3) (4) (5) DT – – 2 4 U – – B B (1) Диапазон 1 0-100 A 2 0-200 A 3 0-300 A 4 0-400 A (2) Выход 005 0-5 В постоянного тока 010 0-10 В постоянного тока 420 4-20 мА (3) Источник питания 24U 24 В переменного/постоянного тока (4) Тип выхода U Однополярный BP Биполярный BD Двунаправленный (5) Тип корпуса BB Разъемный сердечник, монтаж на шину или панель
