Описание семейства продуктов

• Высокая точность, варианты хода 25 мм, 50 мм, 100 мм и 200 мм
• Встроенный двигатель и контроллер
• Доступно со встроенным, 200 импульсов на оборот (CPR) энкодером, установленным на двигателе
• Легко настраивается в конфигурациях XY или XYZ

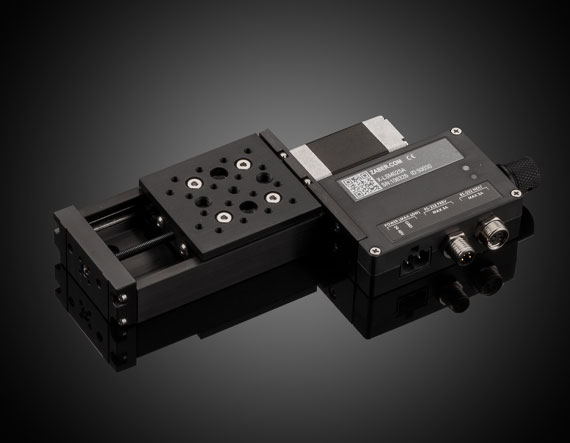

Высокоточные моторизованные столики Zaber представляют собой автономные линейные столики с компьютерным управлением, включающие шаговый двигатель и встроенный контроллер. Высокоточные моторизованные сценические системы Zaber могут подключаться напрямую к порту RS-232 компьютера, а прилагаемое программное обеспечение обеспечивает простой способ управления расстоянием или положением перемещения. Кроме того, потенциометр ручного управления обеспечивает плавное ручное перемещение. Версии энкодера доступны для всех длин перемещения, с вращающимися квадратурными энкодерами на 200 отсчетов на оборот (CPR), встроенными в шаговый двигатель. Встроенный поворотный энкодер обеспечивает управление с обратной связью, а также обнаружение проскальзывания/опрокидывания и восстановление.

Примечание. Для установки на стандартную метрическую или английскую макетную плату требуется нижняя переходная пластина (продается отдельно). Универсальный блок питания 24–48 В постоянного тока, кабели передачи данных для последовательного подключения и кабели компьютерного интерфейса (USB или RS-232) продаются отдельно в качестве аксессуаров. Используйте верхнюю переходную пластину #68-644 для установки 70-мм столиков TECHSPEC.

Технические характеристики

Тип движения: Линейное (X)
Система направляющих: Игольчатый роликовый подшипник
Тип привода: Прецизионный винт
Тип: Метрический
Размер стола (мм): 45 x 340.4
Ход (мм): 203.2
Точность (μm): 60 (односторонняя)
Игра (μm):
Высота (мм): 21
Грузоподъемность (кг): 10
Ручное управление/ Индикаторы LED: Да
Производитель: Zaber Technologies Inc.
Примечание: Требуется источник питания 24-48 В постоянного тока и либо #15-295 для USB подключения, либо #15-297 для RS-232 подключения. Кабель данных (#15-296 или #15-299) можно использовать для последовательного подключения нескольких столиков для одновременного управления.
Рабочая температура (°C): 0 – 50
Параллельность (μm):
Источник питания: Требуется источник питания, продается отдельно:
США: #15-294
Европа: #15-294
Япония: #15-302
Корея: #33-773
Китай: #15-294
Повторяемость (μm):
Разрешение (μm): 0.05
Скорость (мм/с): 0.00003 до 26
Тип мотора: 2-фазный шаговый
Вес (кг): 0.44
Компьютерный интерфейс: USB с #15-295

RS-232 с #15-297
Максимальный рабочий ток (mA): 350
Регуляторное соответствие:
RoHS 2015: Соответствует
Reach 224: Соответствует
