Описание семейства продуктов

• Новая более низкая цена!
• Диапазон длин волн 350–2200 нм
• Точные допуски на диаметр и центрирование позволяют легко интегрировать OEM
• Широкий выбор диаметров, фокусных расстояний и покрытий.
• Варианты антибликового покрытия: MgF2, VIS 0, VIS-NIR, NIR I, NIR II, VIS-EXT и YAG-BBAR.

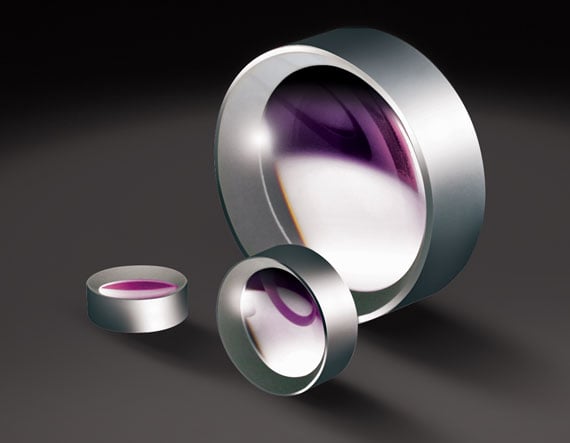

Плоско-выпуклые линзы (PCX) имеют положительное фокусное расстояние, что делает их идеальными для сбора и фокусировки света в приложениях для обработки изображений. Они также полезны в различных приложениях, связанных с излучателями, детекторами, лазерами и волоконной оптикой. Версии с покрытием имеют оптимальную светопропускную способность. Доступны различные диаметры и фокусные расстояния.

Эти линзы без покрытия идеально подходят для множества приложений в оптике и фотонике, а также для биотехнологических инструментов, таких как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР).

Технические характеристики

Diameter (mm): 12.00 +0.0/-0.025
Effective Focal Length EFL (mm): 12.00 @ 587.6nm
Back Focal Length BFL (mm): 9.76
Coating: Uncoated
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-SF11
Surface Quality: 40-20
Power (P-V) @ 632.8nm: 1.5&lambda,
Irregularity (P-V) @ 632.8nm: &lambda,/4
Focal Length Tolerance (%): &plusmn,1
Centering (arcmin):
Center Thickness CT (mm): 4.00 &plusmn,0.05
Edge Thickness ET (mm): 1.84
Radius R1 (mm): 9.42
Clear Aperture CA (mm): 11
f/#: 1
Numerical Aperture NA: 0.50
Type: Plano-Convex Lens
Bevel: Protective bevel as needed
Wavelength Range (nm): 400 – 2500
Regulatory Compliance
RoHS 2015: Compliant
Reach 219: Compliant
Certificate of Conformance: View
