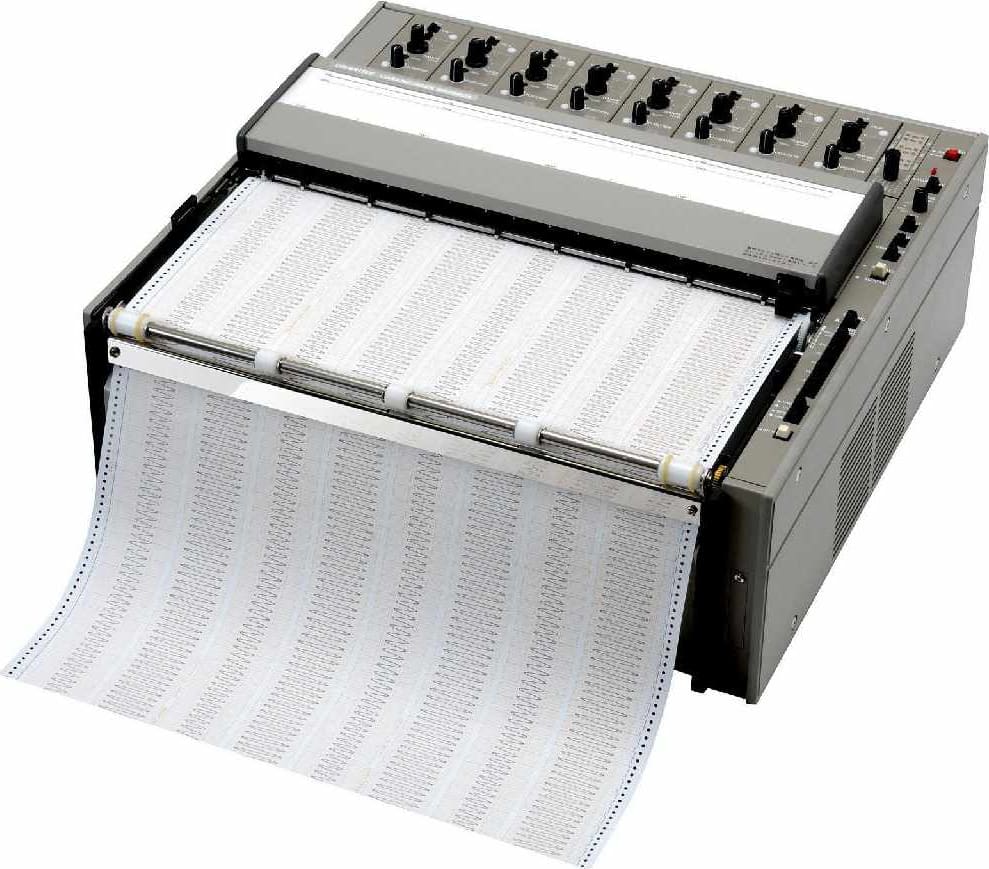

Линейный рекордер Graphtec WR3320A-6 серии Mark VII 40 мм амплитуда 6 каналов

Описание

Высокоскоростная частотная характеристика термопечати

WR3320A Linearcorder Mark VII — это термоперьевой осциллограф, разработанный в соответствии со стандартами, предъявляемыми даже самыми взыскательными профессионалами, включая государственные учреждения по всему миру. Это гордое свидетельство их надежности и легендарной производительности.

Linearcorder Mark VII способен регистрировать высокоскоростные явления с частотой до 140 Гц и поэтому может использоваться для широкого спектра применений — от производственных площадок до лабораторий. WR3320A может быть сконфигурирован как 1-, 2-, 3- или 4-канальный регистратор с амплитудой 80 мм на канал или как 2-, 4-, 6- или 8-канальный регистратор с амплитудой 40 мм на канал. (каналы 40 и 80 мм).

140 Гц Высокочастотная характеристика и четкие, ясные следы от термопечати

WR3320A может похвастаться частотной характеристикой от постоянного тока до 140 Гц как самый скоростной термоперьевой осциллограф. Скорость диаграммы можно задать семью шагами в диапазонах от 5 до 500 мм/с и от 5 до 500 мм/мин, а термоперья гарантируют четкие, ясные следы.

Непрерывная запись до 200 метров

С WR3320A можно использовать как рулонную, так и Z-сложенную бумагу. Внутри регистратора находится запас бумаги длиной 100 метров, а дополнительный блок подачи Z-сложенных диаграмм с приемным лотком позволяет использовать ленты длиной 200 метров. Рулонную бумагу можно перемотать, просто нажав кнопку REWIND, а в качестве опции доступен автоматический блок приема рулонной диаграммы.

Несколько функций дистанционного управления

Функции дистанционного управления, такие как включение/выключение нагрева пера, запуск/остановка подачи диаграммы, синхронизация с внешним импульсом, вывод сигнала об окончании бумаги, ввод сигналов маркера события и ввод/вывод сигналов маркера времени, обеспечивают автоматизированную работу без участия оператора.

Для записи и повышения автоматизации доступно семь видов функций дистанционного управления.

• Подача диаграммы синхронизации по импульсному и вольтовому сигналу
• Время отметка по тактовому импульсу
• Отметка события по сигналу события
• Включение/выключение нагрева пера
• Управление включением/выключением начала диаграммы и выводом сигнала для внешнего оборудования
• Сигнал конца бумаги
• Внутренний вывод тактового импульса

1 В пост. тока Выход опорного напряжения

Выходные разъемы опорного напряжения на задней панели позволяют легко выполнять калибровку при замене подключаемых модулей. Опорное выходное напряжение, используемое для калибровки, составляет 1 В постоянного тока.

Что такое ‘ в имени?

Модель WR3320A ранее называлась WR3310. Это тот же инструмент — только название немного изменилось, чтобы идти в ногу с нашими постоянными улучшениями качества.

Дополнительные универсальные функции записи и печати

WR3320A имеет дополнительную функцию аннотации, которая печатает дату, время (реальное или прошедшее) и скорость графика. Вводимые с внешних устройств коды ASCII могут использоваться для печати буквенно-цифровых символов и символов (прямая запись и запись управления командой).

Выбираемая вариация канала для различных целей

WR3320A можно настроить как 2-, 4-, 6- или 8-канальный 140-Гц рекордер с амплитудой 40 мм на канал или как 1-, 2-, 3- или 4-канальный 60-Гц рекордер с амплитудой 80 мм на канал.

Непрерывная запись до 200 метров

С WR3320A можно использовать как рулонную, так и Z-образную бумагу. Длина ложи внутри самописца составляет 100 м, а дополнительный ящик для подачи диаграмм Z-hold (только для 8-канальной модели) с лотком для подачи диаграмм позволяет использовать длину 200 м.

Высокоточная подача диаграмм с точностью 0,2%

Шаговый двигатель и привод звездочки исключают отклонение диаграммы и обеспечивают точность 0,2%
