Лазерный сварочный станок TST-W500 с ЧПУ
Лазерный генератор с источником Nd+3:YAG-кристалла обеспечивает длину волны 1064 нм и выходную мощность до 500 Вт. Рабочая зона составляет 300х200 мм, глубина сварного шва достигает 1,0 мм, а ширина импульса варьируется от 0.1 до 20 мсек. Частота повторения колеблется от 1 до 200 Гц, диаметр лазерного пятна находится в пределах 0,2-2,0 мм, максимальная мощность импульса составляет 500 Дж. Эффективность электрооптического преобразования не превышает 4%, а непрерывная работа может длиться более 24 часов.
3447590,00 ₽
Технические характеристики оборудования
1. Лазерный генератор
| Лазерный источник | Nd3+:YAG-кристалл |
| Длина волны лазера | 1064 нм |
| Выходная мощность | ≤500 Вт |
| Рабочая зона | 300х200 мм |
| Глубина сварного шва | 1,0 мм |
| Ширина импульса лазера | 0.1~20 мсек |
| Частота повторения | 1~200 Гц |
| Диаметр пятна лазерного луча | 0,2-2,0 мм |
| Максимальная мощность импульса | 500 Дж |
| Скорость электрооптического преобразования | ≤4% |
| Время непрерывной работы | >24 час |
| Максимальная потребляемая мощность | 18 кВт |
| Напряжение питания | ~380 В / 50 Гц |
| Размер станка | 1600 мм х 800 мм х 1500 мм |
2. Система охлаждения
| Максимальная мощность охлаждения | 14800 Вт |
| Максимальный поток воды | ≥20 л/мин |
| Температура окружающей среды | 5~40 °C |
| Диапазон температуры охлаждения | 20-25 °C |
| Стабильность температуры охлаждения | ±2 °C |
| Размер системы охлаждения | 540 мм х 580 мм х 850 мм |
3. Рабочий стол
| Размер рабочего стола | 500х300мм |
| Ход по осям | 300х200мм |
| Система привода | Шаговый двигатель |
| Точность перемещения | 0.05 мм |
| Максимальная скорость | 40 мм/сек |
| Поворотное устройство | Патрон 80мм |
| Система видеонаблюдения | Промышленная камера и 14″ монитор |
| Система управления | Компьютер с системой ЧПУ на 4 оси |
| Максимальный вес загрузки | 50 кг |
4. Оснастка для сварки ручек
| Размер | 320х250х280мм |
| Привод | Шаговые двигатели, пневмоцилиндры |
| Рабочее давление | 0,8 мПа |
| Система управления | Панель ЧПУ с сенсорным экраном, совместима с ЧПУ сварочного станка |
| Диаметр заготовок | 0-макс по заказу |
| Вес | 30 кг |
Похожие товары
-
Лазерный гравер TST-M1010 20W RF
417690,00 ₽Технические характеристики: Мощность лазера составляет 20 Вт, тип лазера – CO2 RF. Ресурс излучателя не превышает 20 000 ч. Длина волны составляет 10,64 мкм, частота импульсов – 20 кГц. Размер области гравировки равен 100х100 мм, а скорость гравировки достигает 7000 мм/с. Точность повторения составляет ±0,01 мм; минимальный символ – 1,0 мм, минимальная ширина линии – 0,2 мм. Программное обеспечение – EzCat2, совместимо с CorelDraw, AutoCAD, Photoshop и др. Поддерживаемые форматы включают JPEG, AI, BMP, PLT, DXF, DST и другие.
-
Лазерный резак MPS-H1209 / MPS-H1218 / MPS-H1225
MPS-H1209 – лазер CO2 с прямой накачкой, длина волны 10.64 мкм, мощность 200 Вт. Размер стола 1250х900 мм, точность позиционирования ±0,03 мм. Ширина реза составляет 0.71, 1.05 и 1.42 мм, а толщина реза варьируется от 0 до 30 мм в зависимости от материала. Напряжение питания 220В/50Гц, потребление 8 кВт. Скорости резки для акрила: 10 мм – 800-950 мм/мин, 20 мм – 150-230 мм/мин, 30 мм – 70-90 мм/мин.
-

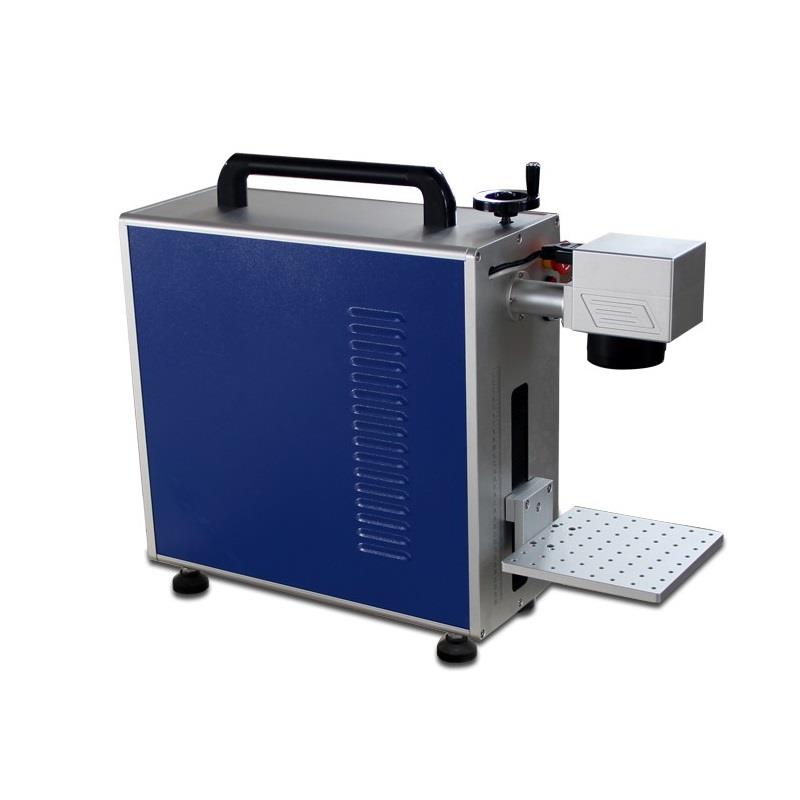

Лазерный гравер TST-F20
