Токосъемное кольцо JINPAT для скоростной купольной камеры

Токосъемное кольцо, являющееся ключевым вращающимся компонентом скоростных купольных камер, играет важную роль в обеспечении целостности и скорости передачи данных при вращении на 360°.

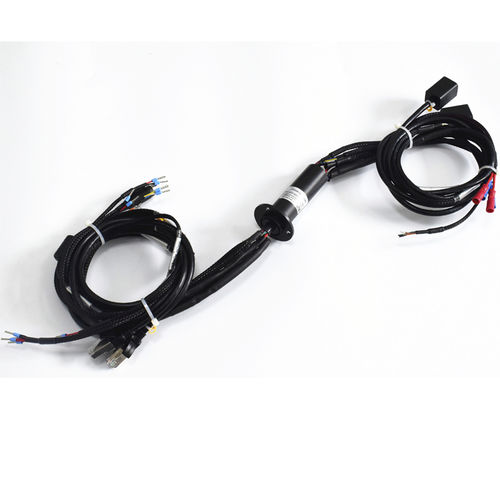

Контактное кольцо скоростной купольной камеры: LPC-24A-0802-10S-E2 может проводить 100M Ethernet, 8 цепей * ток 2 А, а также 10 цепей * другие сигналы. Внутреннее пространство скоростной купольной камеры ограничено. Соответственно, предъявляются строгие требования к размеру контактного кольца. Токосъемное кольцо скоростной купольной камеры имеет внешний диаметр 22 мм и длину 42,3 мм, что делает его не только компактным, но и стабильным.

Чтобы гарантировать точную работу в любой момент, к скоростной купольной камере предъявляются высокие требования к стабильности работы контактного кольца. Для повышения стабильности контактное кольцо изготовлено из материалов контактов золото-золото, что обеспечивает низкий уровень электрических шумов и более длительный срок службы. Кроме того, он успешно прошел ряд строгих испытаний, таких как вибрация, удары, пыль.

Технические характеристики

Характеристики

• Номинальное напряжение: 0–24 В переменного/постоянного тока
• Диэлектрическая прочность: выше 200 В при 50 Гц
• Изоляция: 10 мОм при 100 В постоянного тока
• Электрический шум: в пределах 35 мОм
• Рабочая скорость: 0–300 об/мин
• Контакт: драгоценный металл
• Температура: от -20 ℃ до +60 ℃

Дополнительные параметры

Тип: Ethernet

Конструкция: капсула

Приложения: для HD-видеонаблюдения

Напряжение: 24 В

Макс. напряжение: 24 В

Мин. напряжение: 0 В

Первичный ток: 2 А

Частота вращения:

• Макс.: 300 об/мин (1885 рад.мин-1)
• Мин.: 0 об/мин (0 рад. мин-1)
