Sensepeek (4003)

Этот комплект Sensepeek (4003) содержит четыре пассивных зонда SP10 с частотой 10 МГц. Они подходят для измерения сигналов и логических анализаторов, которые взаимодействуют с высокоскоростными последовательными интерфейсами связи, такими как SPI, CAN, USB, JTAG, I2C, UART и т. д. Эти пробники также можно использовать для обычных измерений сопротивления и напряжения. Кроме того, эти датчики Sensepeek имеют очень тонкий наконечник, который позволяет проводить точные измерения на небольших компонентах. Благодаря магнитному основанию SP10 легко снимаются с большой опорной пластины. Имейте в виду, что эти пробники имеют только один коэффициент затухания 1:1.

Этот комплект Sensepeek идеально подходит для потребителей, работающих с печатными платами и другими небольшими электронными схемами. Держатели PCBite обеспечивают неподвижность цепей, пока датчик измеряет нужный сигнал. Все это можно делать без помощи рук.

Технические характеристики

Характеристики датчиков SP10 указаны в таблице ниже.

• Полоса пропускания: 10 МГц
• Время нарастания: 34 нс
• Затухание: 1:1
• Сопротивление иглы: 0,02 Ω
• Макс. входное напряжение: +60 В (постоянный ток) / 30 В (переменный ток, среднеквадратичное значение)
• Длина кабеля: 80 см
• Диаметр наконечника зонда: 0,5 мм

Аксессуары

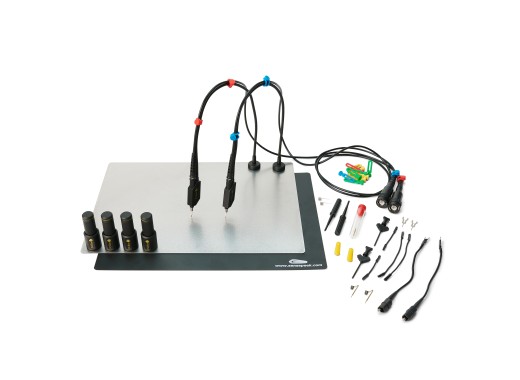

В комплект Sensepeek входят:

• 4 держателя PCBite
• 1 большая опорная пластина (A4)
• 4 датчика SP10
• 4 дополнительные тестовые иглы
• 1 набор желтых изоляционных шайб
• 5 тестовых проводов Dupont — DuPont
• 2 тестовых провода типа «банан» — DuPont
• 1 ткань из микроволокна
