Комплект Pico DrDAQ pH — универсальный сбор данных

Описание Pico DrDAQ pH Kit — универсальный сбор данных

• Включает комплект DrDAQ pH, включающий DrDAQ, 1 датчик температуры, 1 датчик pH
• USB DrDAQ Versatile Data Acquisition
• Осциллограф / анализатор спектра
• Генератор сигналов / генератор сигналов произвольной формы
• Встроенные датчики света, температуры и звука

Pico DrDAQ Versatile Data Aquisition

Вы можете начать использовать свой USB DrDAQ Data Logger прямо из коробки, он оснащен встроенными датчиками света, звука и температуры, а также RGB-светодиодом, который можно запрограммировать на отображение любого из 16,7 миллионов цветов.

Разъемы для внешних датчиков также позволяют расширить функциональность вашего DrDAQ. С помощью внешних датчиков ваш DrDAQ может измерять влажность, уровень кислорода, внешнюю температуру и многое другое. Технология Pico предоставляет вам все, что вам нужно знать для подключения, использования и даже разработки собственных датчиков.

Регистратор данных, осциллограф, генератор сигналов и многое другое!

DrDAQ — это универсальный прибор, который подключается к USB-порту любого ПК. С помощью прилагаемого программного обеспечения PicoScope его можно использовать как осциллограф, анализатор спектра и генератор сигналов.

С помощью прилагаемого программного обеспечения PicoLog его можно использовать как регистратор данных со встроенными датчиками света, температуры и звука. Он также может измерять напряжение и сопротивление. Кроме того, он имеет гнездо для стандартных электродов pH и разъемы, которые позволяют использовать дополнительные внешние датчики для измерения температуры, влажности, давления и многого другого.

Осциллограф / анализатор спектра

Вход осциллографа DrDAQ имеет полосу пропускания 100 кГц, разрешение 8 бит и четыре входных диапазона. Он поставляется с полной версией программного обеспечения PicoScope, которое предлагает высококлассные функции осциллографа, такие как анализ спектра БПФ, тестирование пределов маски, программные фильтры и измерения.

Генератор сигналов / генератор произвольных сигналов (AWG)

DrDAQ имеет встроенный генератор функций от постоянного тока до 20 кГц, который при использовании с программным обеспечением PicoScope может выводить синусоидальные, прямоугольные, треугольные, пилообразные сигналы и сигналы постоянного напряжения.

Наряду со стандартными формами сигналов, доступными в генераторе функций, можно создавать пользовательские формы сигналов с помощью 10-битного генератора произвольных сигналов (AWG) со скоростью 2 Мвыб/с. Формы сигналов AWG можно создавать или редактировать с помощью встроенного редактора, импортировать из осциллограмм или загружать из электронной таблицы.

Измеритель уровня звука / звуковые формы волн

Встроенный микрофон можно использовать двумя способами.

• Измеритель уровня звука / регистратор данных с диапазоном от 55 до 100 дБ с использованием PicoLog
• Осциллограф / анализатор спектра с просмотром звуковых форм волн с использованием PicoScope

Датчик температуры / регистратор данных

Встроенный датчик позволяет измерять температуру в помещении от –10 °C до +70 °C (от 14 °F до +158 °F). Дополнительный внешний датчик DD100 измеряет в более широком диапазоне от –10 °C до +105 °C (от 14 °F до +221 °F).

Измеритель pH / измеритель окислительно-восстановительного потенциала

DrDAQ совместим со стандартными электродами pH, что позволяет проводить измерения и регистрацию данных во всем диапазоне pH. Поскольку значения pH зависят от температуры, вы можете использовать датчик температуры DD100, и DrDAQ автоматически корректирует значение pH в зависимости от температуры раствора.

Доступен комплект, содержащий DrDAQ, электрод pH и датчик температуры. Если у вас уже есть DrDAQ, эти датчики можно приобрести отдельно.

Тот же высокоомный вход, который используется для pH, можно также использовать с датчиками окислительно-восстановительного потенциала. Возможность измерения и записи pH и окислительно-восстановительного потенциала вместе с температурой и уровнями кислорода делает DrDAQ идеальным для широкого спектра химических и биологических экспериментов.

Внешние датчики

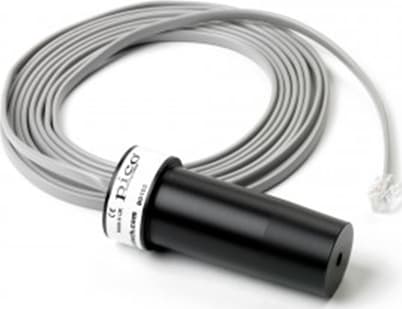

Три разъема предназначены для внешних датчиков. Просто подключите один из дополнительных внешних датчиков, и программное обеспечение определит тип датчика и масштабирует результаты в правильных единицах. Доступные датчики (см. вкладку «Аксессуары») включают температуру, кислород, влажность и положение. Доступные аксессуары для входов BNC включают зонды осциллографа, электроды pH, датчики окислительно-восстановительного потенциала и набор для магнитной индукции (образовательный эксперимент). Если вы хотите подключить другие датчики или разработать свой собственный, включены полные инструкции.

Цифровой ввод-вывод, светодиод RGB и многое другое!

DrDAQ имеет 4 цифровых входа/выхода. Каждый из них может быть индивидуально настроен как вход или выход сигнала тревоги, генерировать выходной сигнал ШИМ или работать как счетчик импульсов. Сопротивление в диапазоне от 0 до 1 МОм можно измерить с помощью винтовых клемм. При использовании с резистивными датчиками (термисторами, светом и т. д.) прилагаемое программное обеспечение позволяет масштабировать в правильные единицы.

Наконец, имеется программно-управляемый светодиод состояния, который можно запрограммировать на вывод любого из 16,7 миллионов различных цветов.

Научные эксперименты и образование

Помимо использования в промышленности, DrDAQ зарекомендовал себя как популярный как образовательный регистратор данных (физика, химия, биология и электроника), так и как универсальный инструмент для домашнего хобби. Посетите нашу библиотеку экспериментов, чтобы ознакомиться с десятками экспериментов, которые вы можете выполнить с помощью своего DrDAQ.

Драйверы программного обеспечения и примеры кода

DrDAQ поставляется с полными версиями программного обеспечения PicoScope и PicoLog. Он также поставляется с широким спектром драйверов и примеров кода, которые позволят вам писать собственные программы и взаимодействовать со сторонним программным обеспечением. Драйверы включены для Microsoft Windows (XP, 7 и 8), Apple Mac (OS X) и Linux (включая Raspberry Pi и BeagleBone). Примеры кода предоставляются для C, C++, LabView и Excel.

Программное обеспечение DrDAQ

Программное обеспечение для сбора данных PicoLog — это мощная, но гибкая программа для сбора, анализа и отображения данных.

• Собирает до 1 миллиона образцов
• Простота и интуитивность в использовании
• Сбор, анализ и отображение данных в реальном времени
• Для каждого канала можно задать программируемые пределы тревог
• Данные можно экспортировать в электронные таблицы и базы данных
• Поддержка нескольких различных регистраторов данных Pico на одном ПК
• Использует монитор вашего ПК для получения большого цветного дисплея, идеально подходит для обучения и подготовки
• Формы сигналов можно сохранять, распечатывать или отправлять по электронной почте с вашего ПК
• Поддержка Windows XP, 7 и 8

Виды PicoLog

PicoLog отображает данные в нескольких представлениях, которые можно активировать по мере необходимости. Эти представления можно активировать как во время сбора данных, так и после него.

Представление заметок

Представление заметок позволяет прикреплять заметки к данным.

Представление регистратора

Позволяет запускать/останавливать запись и указывать файлы записи. Оно показывает текущие показания и условия срабатывания сигнализации для каждого канала. Все настройки, такие как масштабирование, каналы и выборка, контролируются из представления регистратора.

Представление электронной таблицы

Отображает текстовые данные в формате, который можно легко копировать и вставлять в другие приложения. Данные также можно сохранять на диск в стандартном текстовом формате ASCII.

Представление графика

Графики могут отображаться как во время сбора данных, так и после него. Каждый канал может отображаться на своем собственном графике, или несколько каналов могут отображаться на одном графике. Оси можно настраивать вручную, автоматически или в режиме самописца. Множители позволяют увеличивать интересующие области. Графики можно копировать и вставлять в отчеты.

Вид графика XY

Отображает один параметр относительно другого. Полезно, например, для построения графика зависимости напряжения от тока.

Вид проигрывателя

Отображает ранее записанные данные. Позволяет быстро прокручивать сохраненные файлы для сравнения результатов последовательных запусков. Проигрыватель можно использовать для изучения старых данных, пока новые данные еще записываются.

Экспорт данных и удаленная регистрация

Данные можно легко переносить (как графики, так и необработанные данные) в другие приложения Windows с помощью буфера обмена (копировать и вставить). Графики также можно сохранять на диск (как метафайлы Windows), а данные из электронной таблицы можно сохранять в текстовом формате. Программное обеспечение для сбора данных PicoLog также поддерживает IP-сеть. Это позволяет осуществлять удаленный сбор данных из полного спектра продуктов Pico для сбора данных.

Масштабирование и сигналы тревоги

Масштабирование параметров можно использовать для преобразования необработанных данных в стандартные инженерные единицы. Предоставляется широкий спектр вариантов масштабирования уравнений и таблиц поиска. Можно рассчитать дополнительные параметры. Например, для расчета выходной мощности котла может потребоваться умножить показания расхода из одного канала на разницу температур между двумя другими каналами. Для каждого канала можно установить пределы сигналов тревоги, чтобы предупредить пользователя, если параметр выйдет за пределы указанного диапазона.

Комплект для разработки программного обеспечения (SDK)

Помимо поставляемого программного обеспечения PicoLog, также включены драйверы и примеры для тех, кто хочет написать собственное программное обеспечение или интерфейс для других программ. Программные драйверы поставляются для Microsoft Windows, Apple Mac (OS X) и Linux (включая Raspberry Pi и BeagleBone).

Пример кода показывает, как взаимодействовать со сторонними программными пакетами, такими как Microsoft Excel и National Instruments LabVIEW, а также как писать собственное программное обеспечение на C++ / C#.
