Комплект для монтажа в стойку Tektronix RMD2000-b

Описание .da-ilf-gsep{ background-color: #055ba8, align:center} .da-ilf-gsep h3{ color: #ffffff !important, } .da-popup-img { margin: 70px auto, padding: 20px, background: #fff, border-radius: 5px, width: 50%, position: relative, transition: all 0.5s ease-in-out, max-width: 800px, } .da-popup-img h2 { margin-top: 0, color: #333, font-size:14px, } .da-popup-img .da-close { position: absolute, top: 0px, right: 10px, transition: none, font-size: 30px, font-weight: bold, text-decoration: none, color: #333, } .da-popup-img .da-close:hover { color: #888888, } .da-popup-img .da-content { max-height: 30%, overflow: auto, } .da-sm-img{ box-shadow: 1px 2px 3px #eeeeee, border-radius: 5px, } .da-sm-img:hover{ box-shadow: 1px 1px 2px 1px #aaa, transition: all 0.5s ease-in-out, } .da-img { max-width: 100%, height: auto, margin: auto, } .da-overlay { position: fixed, top: 0, bottom: 0, left: 0, right: 0, background: rgba(0, 0, 0, 0.7), transition: opacity 50ms, visible: hidden, opacity: 0, z-index: 1000, } .da-overlay:target {visibility: visible, opacity: 1, } Комплект для монтажа в стойку Tektronix RMD2000-b

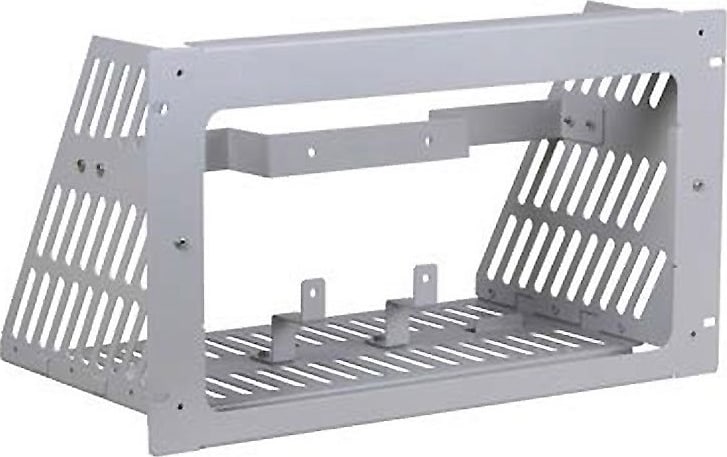

В этом введении описывается комплект для монтажа в стойку для вашего стандартного настольного прибора. Комплект для монтажа в стойку представляет собой набор деталей, которые после установки настраивают прибор для монтажа в стандартную 19-дюймовую стойку для оборудования.
Установка Установите левый и правый боковые кронштейны на нижний кронштейн с помощью трех винтов Pozidriv с плоской головкой 6-32 x 0,312 дюйма с каждой стороны. Затяните эти винты с моментом затяжки 8 дюйм-фунтов.

Поместите осциллограф в раму для монтажа в стойку, как показано на рисунке. Поместите задние ножки осциллографа в кронштейны. Передняя часть осциллографа будет немного выступать за переднюю часть рамы для монтажа в стойку.

Если ваше приложение требует, чтобы цифровой зонд был проложен внутрь стойки, поместите кабель(и) зонда в предусмотренный слот перед тем, как устанавливать осциллограф.

Установите ручку осциллографа в прямое положение и установите верхний кронштейн, совместив вырезы в кронштейне, как показано на рисунке. Вам придется немного вытянуть нижнюю часть кронштейна, чтобы освободить разъемы задней панели, когда вы вставите кронштейн на место. Используйте два винта Pozidriv с плоской головкой 6-32 x 0,312 дюйма для крепления верхнего кронштейна к осциллографу. Затяните эти винты с моментом затяжки 8 дюйм-фунтов.

Если для вашего приложения требуется, чтобы цифровой зонд был проложен внутри стойки, поместите кабель(и) зонда в предусмотренный слот перед установкой осциллографа.

Совместите направляющие в кронштейне передней панели и боковые стороны, как показано на рисунке, а затем поверните нижнюю часть кронштейна передней панели в нужное положение.
