Комплект DIY Co2 лазера для модернизации вашего ЧПУ / 3D принтера / гравировального станка.

Модернизация имеющейся у вас рамы Ortur, Atomstack, Neje, CNCC Laseraxe, Makeblock, Sainsmart (Genmitsu) с помощью комплекта Co2-лазера.

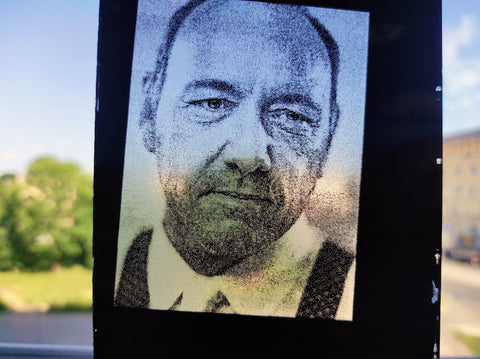

Фотогравировка на окрашенном (черном) стекле

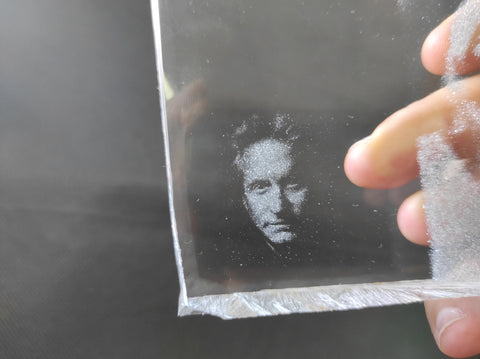

Фотогравировка на прозрачном акриле (Майкл Дуглас)

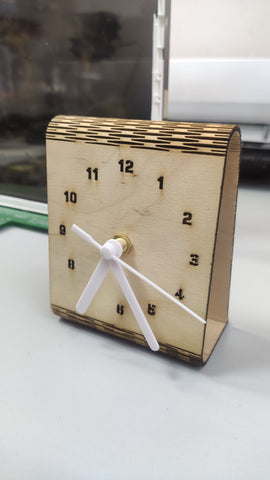

Сделай сам (часы из фанеры)

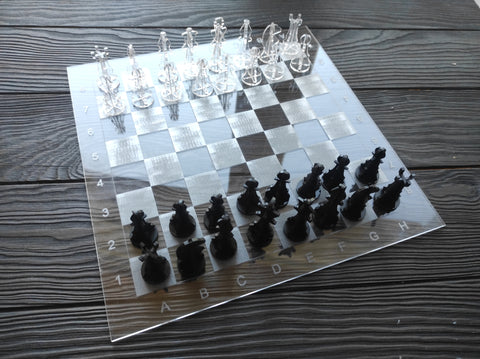

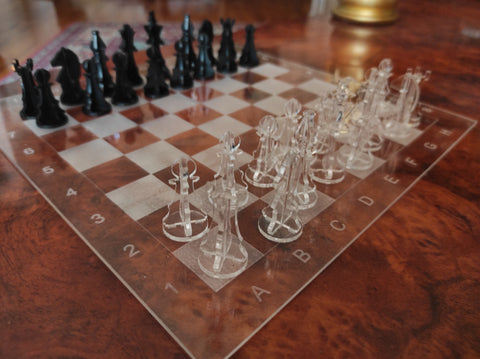

Шахматы “Сделай сам” (прозрачный акрил 3 мм) – полностью вырезаны лазером с помощью 40-ваттного комплекта для модернизации лазера.

6 мм (1/5”) прозрачный акрил (оргстекло) жетон для собаки

Полностью совместим и протестирован с: Eleksmaker, Ortur, CNCC Laseraxe, WainLux, Neje, SainSmart (Genmitsu), Acan и другими GRBL совместимыми рамами.

Чтобы оснастить любой 3D-принтер / раму ЧПУ / гравировальный станок трубкой Co2, необходимо выполнить несколько простых процедур.

1. Вам необходимо подготовить все компоненты Co2.
2. Вам нужно установить трубку (плотно закрепить ее).
3. Добавить зеркала.
4. Установить фокусирующую линзу в сопло.
5. Подключите всю электронику к плате GRBL и источнику питания.
6. Выровняйте зеркала, чтобы лазерный луч прошел через фокусирующую линзу.
7. Добавьте воздушный компрессор.
8. Добавить охладитель воды.

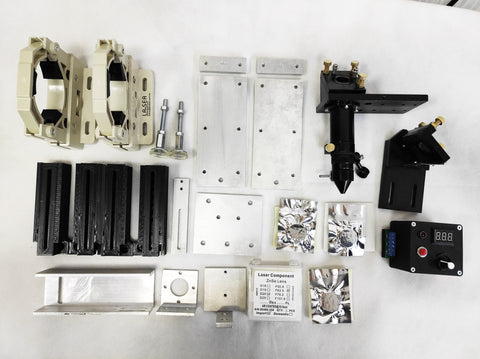

В комплекте:

1. Крепления и кронштейны для:
   1. Зеркала
   2. трубка Co2
   3. Фокусирующая линза с воздушным соплом
2. Зеркала, фокусирующая линза
3. Обработанная алюминиевая рама для корпуса (в зависимости от размера вашей установки)
4. Блок электроники.
   1. Включая высоковольтный блок питания
   2. Преобразователь для платы GRBL в совместимую с трубкой Co2
   3. Плата коротких импульсов для процесса юстировки
5. Подробное руководство и полная техническая поддержка по установке и подключению

Если у вас есть дополнительные вопросы – задайте их в нашем LiveChat и мы вам поможем!

Модернизируйте вашу раму с 40 ваттной трубкой Co2. Превратите вашу раму в лазерный резак/гравер Co2.

Что нам нужно для первого запуска станка:

1. трубка Co2
2. Высоковольтный источник питания
3. Водяной насос
4. Водяные трубки
5. амперметр мА
6. Переключатель
7. Потенциометр
8. Зеркала
9. Фокусирующая линза
10. Сопло Co2
11. Термометр
12. Несколько проводов и алюминиевых листов.





Что еще вам понадобится:

1. Трубка Co2 (в зависимости от того, какую мощность лазера вы хотите получить) [необходимо].
2. Воздушный компрессор (0,05-0,1 МПА с производительностью 70-200 л/мин) [необязательно].
3. Акриловые / оргстеклянные пластины для покрытия рамы [необходимо].
4. Вытяжка для удаления дыма [необязательно].
5. Охладитель воды [необходимо].

Лазерные компоненты для комплекта 40/80 Вт.

40 ватт	80 ватт
Трубка Co2 40 ватт	Co2 трубка EFR F2 80 ватт (6000 часов)
Держатель трубки	Держатель трубки
Источник питания 40 ватт	Источник питания 80 ватт ES80
Оптика	Оптика
Линза 12 мм ZnSe	Держатель зеркала 25 мм
Зеркало 20 мм Мо	Лазерная головка для зеркала 25 мм + линза 20 мм
Головка для 12 + 20 мм	Зеркало 25 мм
Держатель зеркала	Объектив 20 мм
Водяной насос	Охладитель CW-3000
Компрессор	Вытяжная вентиляция 550 Вт
Потенциометр	Компрессор
Миллиамперметр	Потенциометр
Провода	Миллиамперметр
Измерение потока	Провода
Трубки	Трубки
Трубка	Трубка
Фитинг для головки	Крепление для головки
