Keysight DSOX1204G — цифровой осциллограф (70 МГц / 4 канала / с генератором функций 20 МГц)

Описание

Keysight DSOX1204G

• 4 канала / полоса пропускания 70 МГц
• Эта версия включает в себя генератор функций 20 МГц
• Осциллограф начального уровня с возможностями профессионального уровня
• Стандартный анализ последовательных протоколов: I2C, UART / RS-232, CAN, LIN и SPI
• Включает в себя встроенный 3-разрядный вольтметр и частотомер

Цифровой осциллограф (70 МГц / 4 канала / с генератором функций 20 МГц)

Осциллографы InfiniiVision 1000 серии X — это осциллографы начального уровня с возможностями профессионального уровня и подключенным программным обеспечением для удаленного управления и регистрации данных. Он оснащен интеграцией приборов 6-в-1 и является частью серии Keysight Smart Bench Essentials из четырех уникальных приборов, которые используют один мощный графический интерфейс. Будьте уверены в своих результатах, зная, что 1000 X-Series использует ту же самую технологию Keysight-custom, которая используется в других осциллографах серии InfiniiVision. Наконец, осциллограф начального уровня, которому вы можете доверять, чтобы получить профессиональные измерения.

Обзор серии

Keysight предлагает несколько версий своих осциллографов InfiniiVision 1000 X. В таблице ниже представлен обзор основных различий каждого из них.

EDUX1052AEDUX1052GDSOX1202ADSOX1202GDSOX1204ADSOX1204GАналоговые каналы222244Полоса пропускания50 МГц50 МГц70 МГц70 МГц70 МГц70 МГцWaveGenN/A20 МГцN/A20 МГцN/A20 МГцДиаграмма БодеN/AСтандартN/AСтандартN/AСтандартМакс. частота дискретизации1 Гвыб./с1 Гвыб./с2 Гвыб./с2 Гвыб./с2 Гвыб./с2 Гвыб./сМакс. глубина памяти200 квыб.200 квыб.2 Мвыб.2 Мвыб.2 Мвыб.Обновление полосы пропусканияN/AN/AДо 200 МГцДо 200 МГцДо 200 МГцДо 200 MHzWaveforms p/s1000000100000200000200000200000200000

Интеграция приборов «6 в 1»

Осциллограф InfiniiVision 1000 X обеспечивает интеграцию приборов «6 в 1», экономя пользователю как деньги, так и ценное пространство на рабочем столе.

Обратите внимание: некоторые функции доступны только в определенных моделях, как указано ниже.

Осциллограф

Серия 1000 X — это семейство недорогих осциллографов, не идущих на компромиссы в отношении качества. Каждая модель имеет возможности измерения и стандартного программного анализа, которые соперничают с осциллографами в 3 раза дороже.

WaveGen (встроенный генератор функций 20 МГц с возможностью модуляции)

Серия 1000 X предлагает встроенный генератор функций 20 МГц с возможностью модуляции. Он идеально подходит для образовательных или проектных лабораторий, где пространство на столе и бюджет имеют первостепенное значение. Встроенный генератор функций обеспечивает вывод стимулов в виде синусоидальных, прямоугольных, пилообразных, импульсных, постоянного тока и шумовых сигналов на ваше тестируемое устройство. Добавьте модуляцию к сигналу с помощью настраиваемых настроек AM, FM и FSK. Нет необходимости покупать отдельный генератор функций, когда вы можете интегрировать его в свой новый осциллограф.

Обратите внимание: доступно только на EDUX1052G, DSOX1202G и DSOX1204G.

Аппаратное декодирование и запуск последовательного протокола

Серия 1000 X — это мощный анализатор протоколов, который позволяет выполнять специализированный анализ последовательной связи на аппаратном уровне (стандарт). Осциллографы других поставщиков используют программные методы постобработки, которые замедляют скорость обновления формы сигнала и декодирования, но серия 1000 X имеет более быстрое декодирование на основе аппаратной технологии, которая повышает удобство использования осциллографа и вероятность захвата редких ошибок последовательной связи.

Модели DSOX поддерживают I2C, SPI, UART/RS232, CAN и LIN (стандарт). Модели EDUX поддерживают I2C и UART/RS232 (стандартно).

Анализ частотной характеристики

Анализ частотной характеристики (диаграммы Боде усиления и фазы) является критически важным измерением для характеристики усилителей, пассивных сетей и сетей обратной связи по питанию. Диаграммы Боде также являются фундаментальными концепциями, которые должен изучить каждый студент-электрик. Возможность анализатора частотной характеристики серии 1000 X (стандартно в моделях «G») является идеальным инструментом, помогающим студентам понять характеристики усиления и фазы пассивных цепей RLC и усилителей. Эта возможность достигается с помощью измерения усиления и фазы в зависимости от частоты (диаграмма Боде). Для этих измерений обычно используются векторные анализаторы цепей (VNA) и недорогие анализаторы частотной характеристики, но теперь возможен простой в использовании и доступный анализ усиления и фазы с использованием встроенных возможностей WaveGen и диаграмм Боде серии 1000 X.

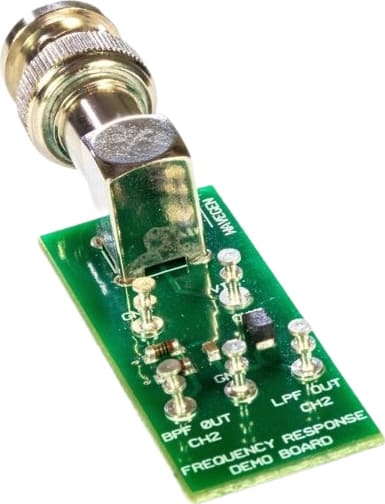

Также доступен комплект для обучения построению диаграмм Боде DSOXBODE вместе с загружаемым учебным пособием и руководством по лабораторным работам для студентов-инженеров, изучающих измерения частотной характеристики (диаграммы Боде).

Обратите внимание: доступно только на EDUX1052G, DSOX1202G и DSOX1204G.

Цифровой вольтметр

Серия 1000 X имеет встроенный 3-разрядный вольтметр (DVM) внутри каждого осциллографа. Вольтметр работает через зонды, подключенные к каналам осциллографа, но его измерение отделено от системы запуска осциллографа, поэтому и измерения DVM, и измерения запущенного осциллографа могут быть выполнены с одним и тем же подключением. Вы можете быстро измерить среднеквадратичное значение переменного тока, постоянного тока и среднеквадратичное значение постоянного тока без настройки захвата осциллографа. Результаты вольтметра всегда отображаются, что позволяет держать эти быстрые измерения характеристик под рукой. Встроенный DVM входит в стандартную комплектацию осциллографов серии 1000 X.

Частотомер

Внутри каждого осциллографа имеется встроенный 5-разрядный частотомер. Частотомер работает через зонды, подключенные к каналам осциллографа, поэтому и измерения счетчика, и измерения запущенного осциллографа могут быть выполнены с одним и тем же подключением. Вы можете быстро измерить частоту без настройки захвата осциллографа. Результаты измерения частоты с высоким разрешением всегда отображаются, что позволяет держать эти быстрые измерения характеристик под рукой.

Схема продукта

1. Высокая скорость обновления формы сигнала: Высокая скорость обновления 200 000 форм сигнала в секунду помогает быстро увидеть случайные и редкие сбои и ошибки сигнала

2. Маска функций анализа: Тестирование пределов Анализ частотной характеристики DVM Декодирование последовательной шины Опорные формы сигналов (2)

3. Измерения: Нажмите клавишу измерения, чтобы получить доступ к 32 встроенным автоматическим измерениям

4. DVM/счетчик: Встроенный 3-разрядный вольтметр 5-разрядный частотомер

5. USB: Снимки экрана и данные можно быстро и легко сохранить с помощью встроенного порта USB и вашего USB-накопителя

6. Обучающие сигналы: Встроенные сигналы обучающего комплекта с загружаемым учебным руководством

7. Генератор функций: встроенный генератор позволяет генерировать сигналы, необходимые для быстрого моделирования вашего проекта и построения диаграмм Боде усиления и фазы

8. Встроенная локализованная справка: все кнопки обеспечивают мгновенный доступ к локализованной на вашем языке справке, просто удерживая кнопку, которую вы хотите получить объяснение

9. Ведущий в отрасли пользовательский интерфейс: быстрое и простое управление с помощью обычных элементов управления осциллографом прямо у вас под рукой

10. Инструменты для математических операций с осциллограммами: быстрый доступ к математическим операциям с осциллограммами (+ – × ÷), БПФ (усиление и фаза) и фильтру нижних частот

11. Курсоры: пользовательские измерения легко выполняются с помощью курсоров. Измеряйте любое значение или разницу с помощью четырех мощных курсоров
