Картридж Metcal CVC-5BV4001S, скос, 1 мм, 30 градусов

Описание .da-ilf-gsep{ background-color: #f1b519, align:center} .da-ilf-gsep h3{ color: #000000 !important, } .da-popup-img { margin: 70px auto, padding: 20px, background: #fff, border-radius: 5px, width: 50%, position: relative, transition: all 0.5s ease-in-out, max-width: 800px, } .da-popup-img h2 { margin-top: 0, color: #333, font-size:17px, } .da-popup-img .da-close { position: absolute, top: 0px, right: 10px, transition: none, font-size: 30px, font-weight: bold, text-decoration: none, color: #333, } .da-popup-img .da-close:hover { color: #888888, } .da-popup-img .da-content { max-height: 30%, overflow: auto, } .da-sm-img{ box-shadow: 1px 2px 3px #eeeeee, border-radius: 5px, } .da-sm-img:hover{ box-shadow: 1px 1px 2px 1px #aaa, transition: all 0.5s ease-in-out, } .da-img { max-width: 100%, height: auto, margin: auto, } .da-overlay { position: fixed, top: 0, bottom: 0, left: 0, right: 0, background: rgba(0, 0, 0, 0.7), transition: opacity 50ms, visible: hidden, opacity: 0, z-index: 1000, } .da-overlay:target { vision: visible, opacity: 1, } Картридж Metcal CVC-5BV4001S, скос, 1 мм, 30 градусов

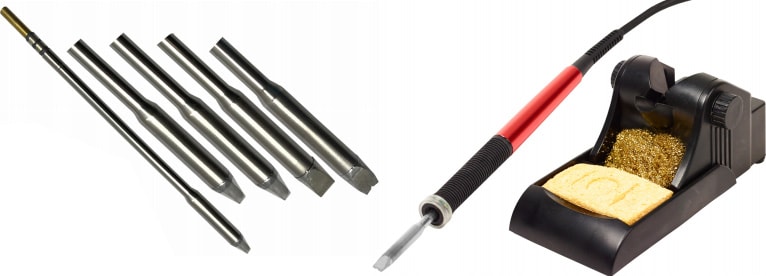

Наконечники серии Metcal CVC доступны в большом количестве форм и размеров. Пользователи также могут выбирать из пяти отдельных диапазонов температур, которые указаны ниже:

• Серия 500 — максимальная температура 575 °F
• Серия 600 — максимальная температура 675 °F
• Серия 700 — максимальная температура 775 °F
• Серия 800 — максимальная температура 875 °F
• Серия 900 — максимальная температура 925 °F

В таблицах ниже представлена информация о том, как читать номера деталей Metcal CVC. Также см. раздел ‘Документы’ на этой странице для получения полного списка номеров деталей и размеров.

Схема интеллектуальной нумерации картриджей

С введением проверки соединения Metcal переходит на новую систему интеллектуальной нумерации, которая призвана помочь оператору или инженеру-технологу в выборе правильного картриджа для конкретного применения.

Серия картриджей и нагревателей Условные обозначения Серия картриджей

• CVC — картриджи проверки соединения, проверка соединения включена
• SMC — Картриджи для поверхностного монтажа
• Скоро будут добавлены новые серии картриджей

Серия нагревателей — обозначена буквой x в номере детали

• Нагреватели серии 5-500
• Нагреватели серии 6-600
• Нагреватели серии 7-700
• Нагреватели серии 8-800
• Нагреватели серии 9-900

Геометрия

BL Лезвие KN Нож BV Конус MH Мини-копыто CH Долото QD Четырехгранное CN Коническое SC Прорезное Цилиндрическое CP Полое кубковое SH Щит TN Туннель SL Прорезь HF Копыто WV Волна HK Крюк FB Плоское лезвие HP Горячая пластина VC Долото с V-образной канавкой HS Тепловой стержень PC Штыревой разъем LG Длинная канавка SK Гнездо

Специальное обозначение

Обеспечивает дополнительный уровень идентификации картриджа для лучшей идентификации любых уникальных атрибутов

A Access дополнительная длина по одной оси, &gt,10 мм D Deep Taper H High Mass Похожая по конструкции на другую геометрию наконечника с увеличенной тепловой массой J Reach с Taper дополнительная длина &gt,10 мм с изменением оси, Taper L Long Life увеличенное покрытие наконечника N Non-Wetting 1 или более поверхностей, которые не смачиваются P Power уменьшенная длина по одной оси, &lt,6,5 мм Q Square Квадратный элемент конца для геометрии Flat Blade R Reach дополнительная длина &gt,10 мм с изменением оси S Standard T Taper Конус со ступенькой U Round Круглый элемент конца для геометрии Flat Blade V Concave W Увеличенная область смачивания X Power & Long Life уменьшенная длина по одной оси, &lt,6,5 мм, увеличенное покрытие наконечника
