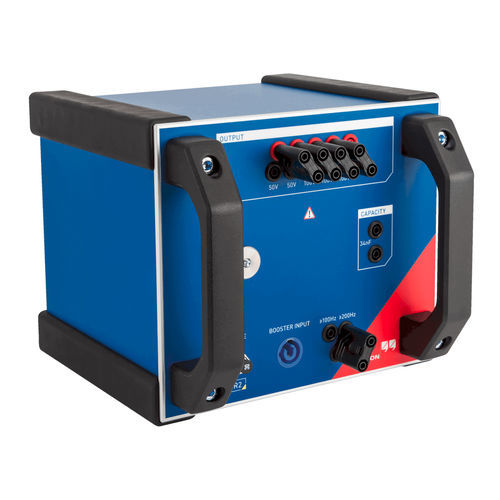

Трансформатор трехфазного напряжения VBO3

Трансформатор трехфазного напряжения VBO3 представляет собой трансформатор трехфазного напряжения с коэффициентом трансформации 1:2 и расширяет диапазон применения ККМ до 600 В (LN). Основными областями применения являются испытания на установках возобновляемой энергетики и промышленных сетях напряжением 400 В (LN) до 690 В LL. Трансформатор рассчитан на номинальную частоту 50/60 Гц, вторичное напряжение зависит от нагрузки. Для достижения хорошей точности перед проведением испытаний необходимо измерить вторичное напряжение под нагрузкой. Определенный таким образом коэффициент трансформации можно ввести в качестве параметра в аппаратную конфигурацию программного обеспечения Test Universe. Это дает возможность работать напрямую со второстепенными значениями в тестовой вселенной. С помощью CMC 430 (6 x 150 В) можно также получить напряжение 3 x 600 В с нейтральной точкой, используя обе тройки напряжения.

Технические данные

• Номинальная мощность: 33 ВА на фазу
• Вес: 6,3 кг (13,9 фунта)
• Размеры без ручки: 160 x 125 x 260 мм
• Рабочая температура: -25 °C … +50 °C / -13 °F .. +122 °F

Технические характеристики

Характеристики

• Тип: три – фаза, напряжение
• Монтаж: настольный
• Другие характеристики: тест

Первичное напряжение

• Мин.: 0 В
• Макс.: 300 В

Вторичное напряжение

• Мин.: 0 В
• Макс.: 600 В

Частота

• 50 Гц , 60 Гц
