Описание семейства продуктов

• Отличная собирающая оптика для инфракрасных детекторов
• Минимальные потери на поглощение в диапазоне 8-14 мкм

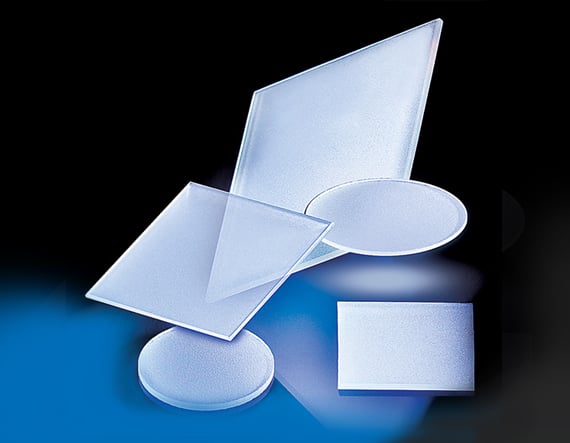

Инфракрасные линзы Френеля отлиты из гибкий молочно-белый пластик толщиной 0,015 фута (0,457 мм). Преимущества этого продукта: наименьшие потери на поглощение в диапазоне 8-14 мкм, очень тонкая линза с одинаковой толщиной, большая апертура и минимальное тепловое расширение. Конструкция линзы Френеля, пропускающей инфракрасное излучение, включает в себя множество сложных соображений. Рифленая сторона линзы Френеля должна быть обращена к более длинному конъюгату (от детектора при использовании для сбора излучения). Если гладкая сторона по какой-либо неоптической причине должна быть обращена к более длинному сопряженному элементу, максимальная диафрагма объектива должна быть f/1,0. В этом случае полное внутреннее отражение не позволяет всему излучению из области линзы, превышающей f/1,0, достигать изображения. Даже когда канавки обращены к более длинному соединению, часть линзы после f/1,0 вносит меньший вклад, а после f/0,5 существенного вклада нет.

Технические характеристики

Effective Focal Length EFL (mm): 23.37
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Poly IR
Coating: Uncoated
Type: Fresnel Lens
Wavelength Range (nm): 8000 – 14000
Center Thickness CT (inches): 0.02
Coefficient of Thermal Expansion CTE (10-6/C): 11 – 13
Dimensions (inches): 1.5 x 1.5
Dimensions (mm): 38.1 x 38.1
Effective Diameter (inches): 1.0
Effective Focal Length EFL (inches): 0.92
Flexural Modulus (psi): (100-260) x 103
Groove Density (grooves/inch): 100.00
Index of Refraction nd: Visible (Sodium D Line): 1.52

8-14m: 1.53

15m+: 1.48
Operating Temperature (C): 100.00
Shore Hardness: D60-70
Wavelength Range (μm): 8 – 14
Young’s Modulus (GPa): 0.40 – 1.24
Regulatory Compliance:
RoHS 2015: Compliant
Reach 224: Compliant
Certificate of Conformance: View
