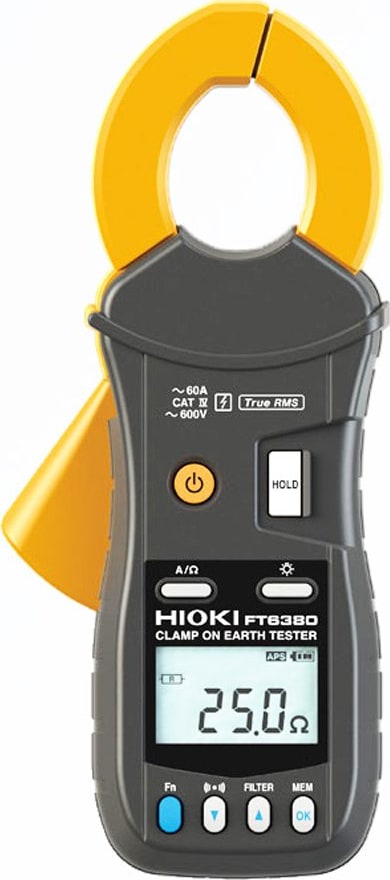

Hioki FT6380-50 – Тестер заземления с зажимом

Описание

Hioki FT6380-50

• Измерение сопротивления заземления для систем с несколькими заземлениями
• Измерение тока утечки с высокочувствительным разрешением 0,01 мА (в диапазоне 20,00 мА)
• Измерение тока нагрузки в диапазоне до 60,0 А
• Зажим в самом узком месте
• Для беспроводной функциональности требуется опция Z3210, см. Аксессуары на этой странице

Тест заземления с зажимами

FT6380-50 измеряет сопротивление заземления, просто зажимая несколько заземленных проводов заземления. Не требуется вспомогательный заземляющий стержень, и нет необходимости отсоединять заземляющий провод от заземляющего стержня. Компактный, низкопрофильный датчик может быть использован для легкого зажима заземляющих проводов, а также обеспечивает функциональность измерения переменного тока и может измерять токи в диапазоне от тока утечки порядка нескольких мА до токов нагрузки до 60 А.

Измерение многозаземленных систем

Зажим на заземляющем кабеле. Прибор имеет два сердечника для подачи напряжения и измерения тока.

1. Преобразователь напряжения вводит определенное напряжение в многозаземленную систему.

2. Из определенного напряжения и измеренного тока общее сопротивление контура цепи рассчитывается по следующему уравнению.

Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + … ] = V/I

В типичной системе с несколькими заземлениями значение параллельного сопротивления достаточно мало, чтобы его можно было проигнорировать, и уравнение, указанное слева, можно смоделировать следующим образом.

Rx = V/I

Зажим в самой узкой точке

Тонкие губки толщиной 0,79 дюйма (20 мм) позволяют легко и эффективно завершить работу.

Функция сигнализации

Установите сигнализацию для звукового и визуального оповещения о том, что сопротивление или значение тока превышают пороговое значение.

Высокая точность и повторяемость

Продуманно спроектированные магнитные экраны устраняют поток утечки между двумя сердечниками, который часто влияет на точность измерений.

ЖК-дисплей с подсветкой

Благодаря яркой подсветке вы можете легко считывать значения измерений даже в темных местах.

Большая емкость памяти (до 2000 значений данных)

Вы можете сохранить до 2000 значений измерений в полевых условиях и вызвать их позже в своем офисе.
