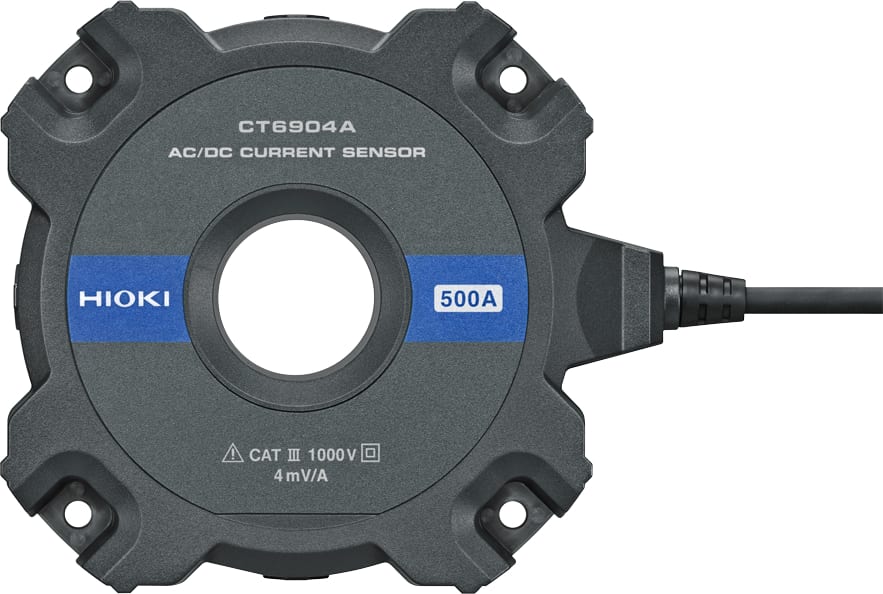

Hioki CT6904 – датчик переменного/постоянного тока 500A 4MHz

Описание Hioki CT6904 – датчик переменного/постоянного тока

• Датчик переменного/постоянного тока
• Широкий диапазон частот измерения от постоянного тока до 4 МГц (±3 дБ)
• Высокий коэффициент подавления синфазного сигнала (CMRR) 120 дБ (100 кГц)
• 500 А (среднеквадратичное значение) для измерения больших токов
• Точность измерения мощности ±0,077% в сочетании с анализатором мощности Hioki PW6001

Проходные датчики переменного/постоянного тока Hioki являются лучшими в своем классе устройствами для использования с анализаторами мощности, Memory HiCorders и высокопроизводительными осциллографами. CT6904 — это датчик постоянного тока до 4 МГц/500 А, идеально подходящий для захвата сигналов тока от импульсных источников питания, инверторов, стабилизаторов напряжения и т. д.

Обеспечивает истинное измерение тока

Диапазон измерения 4 МГц, 40-кратное увеличение обычных моделей
Производительность датчика тока максимизируется с помощью метода измерения ‘Zero Flux (обнаружение феррозонда)’. Высокочастотный ток обнаруживается с помощью обмоток (метод CT), а ток от постоянного до низкой частоты обнаруживается с помощью феррозондов. Недавно разработанная технология встречной разделенной катушки*1 используется в областях обмотки (CT), достигая широкого диапазона измерений от постоянного тока до 4 МГц.

Высокое сопротивление шума Коэффициент подавления синфазного сигнала (CMRR) 120 дБ или более (100 кГц)

Встречная разделенная катушка полностью экранирована сплошным экраном уникальной формы, что обеспечивает как широкую полосу пропускания, так и превосходную помехоустойчивость. Это позволяет проводить точные измерения без влияния окружающего напряжения.

Сплошной экран Алюминиевый экран, обработанный в уникальной форме для устранения влияния на измерения тока.

Высокая точность и высокая стабильность: линейность ±10 ppm, ±0,02% показаний. ±0,007% полной шкалы. Базовая точность

Используя элемент fluxgate для обнаружения постоянного тока и тока низкой частоты, мы смогли достичь уровня точности измерения и температурной стабильности, который невозможен при использовании метода элемента Холла. Даже на высоких частотах положение проводника мало влияет на значения измерений, что позволяет проводить измерения с высокой воспроизводимостью.
