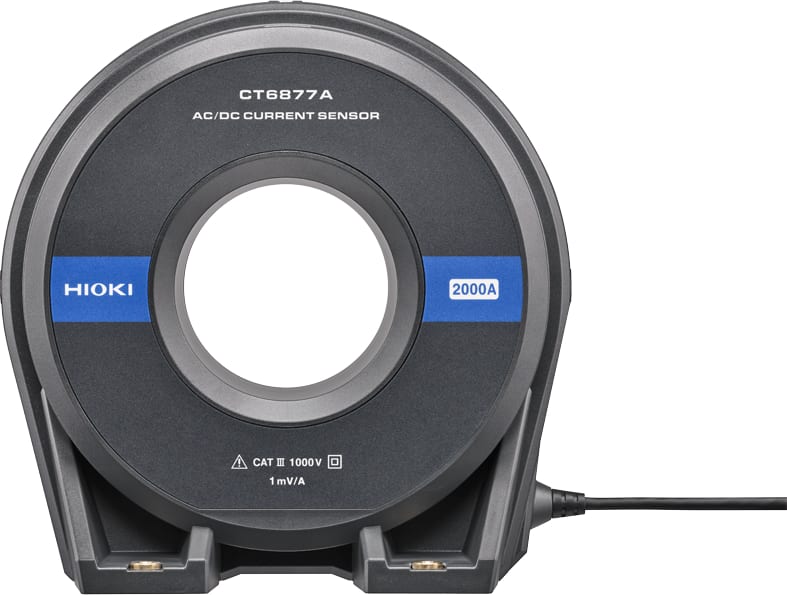

Hioki CT6877-01 — датчик переменного/постоянного тока

Описание Hioki CT6877-01 — датчик переменного/постоянного тока (кабель 2000 А постоянного тока, 1 МГц, 10 м)

• Высокая точность измерений, достигаемая за счет ровных частотных характеристик и показателя CMRR
• Более высокие показатели устойчивости к воздействию окружающей среды, чем когда-либо прежде, позволяют проводить измерения в условиях от -40 до 85 °C
• Улучшенная базовая точность ± 0,04% и точность фазы ± 0,1°
• Превосходные частотные характеристики от постоянного тока до 1 МГц (амплитуда)
• Подходят для широкого спектра применений: от измерения заряда/разряда аккумулятора до вторичной обмотки инверторов в фотоэлектрической генерации и оценке топливных элементов и т. д.

Проходные датчики переменного/постоянного тока Hioki являются лучшими в своем классе устройствами для использования с измерителями мощности, Memory HiCorders и высокопроизводительными осциллографами. CT6877 — это датчик постоянного тока до 1 МГц/2000 А, идеально подходящий для захвата сигналов тока от импульсных источников питания, инверторов, стабилизаторов напряжения и т. д.

Датчик сквозного тока на 2000 А

Большинство больших токов делятся на два-четыре провода. Раньше приходилось измерять провода по отдельности с помощью нескольких датчиков тока из-за недостаточного размера апертуры и номинальных токов устройств. Дополнительный блок датчиков CT9557 обеспечивал функциональность для сложения измеренных значений датчиков в таких установках и вывода результата в виде одного сигнала. Благодаря большой апертуре 80 мм CT6877 может вместить четыре провода с внешним диаметром 31 мм (что эквивалентно площади поперечного сечения 250 мм2). Таким образом, один датчик может использоваться для коллективного измерения проводов, проводящих до 2000 А.

Непревзойденная технология, движущая эволюцию измерения тока

Производительность датчика тока максимизируется с помощью метода измерения «Zero Flux (Fluxgate Detection)». Высокочастотный ток обнаруживается с помощью обмоток (метод CT), а ток от постоянного до низкой частоты обнаруживается с помощью феррозондов. Использование недавно разработанной противопоставленной разделенной катушки* для обмотки (CT) делает возможным широкий диапазон измерений, в то время как усиленное экранирование повышает антишумовые характеристики. *Оппозитная разделенная катушка: катушка, в которой разделенные обмотки расположены друг напротив друга на магнитном сердечнике для расширения диапазона обнаружения тока

Широкий частотный диапазон

CT6877 имеет частотный диапазон от постоянного тока до 1 МГц, что ставит его в один ряд с наиболее эффективными проходными датчиками, рассчитанными на 2000 А, и делает его идеальным для измерения токов, переключаемых на высоких частотах элементами SiC/GaN.

Гарантированная точность при использовании в сочетании с измерителем мощности

Поскольку компания разрабатывает как датчики тока, так и измерители мощности, Hioki может гарантировать объединенную точность продуктов при совместном использовании для большего спокойствия клиентов. При использовании вместе с высокоточным измерителем мощности, таким как анализатор мощности Hioki PW6001, CT6877 может измерять токи с высокой степенью точности. ● Пример использования CT6877 с анализатором мощности PW6001 От постоянного тока до 2 МГц, проверенное в отрасли решение для высокоточного анализа мощности. PW6001 имеет функцию сдвига фазы для датчиков тока, чтобы зафиксировать точное измерение высокочастотной мощности. Выборка 5 Мвыб/с при 18-битном разрешении обеспечивает истинный анализ мощности сигналов ШИМ и результаты, свободные от ошибок наложения спектров.
