Fluke Networks FI2-7300 FiberInspector Pro V2, с WIFI

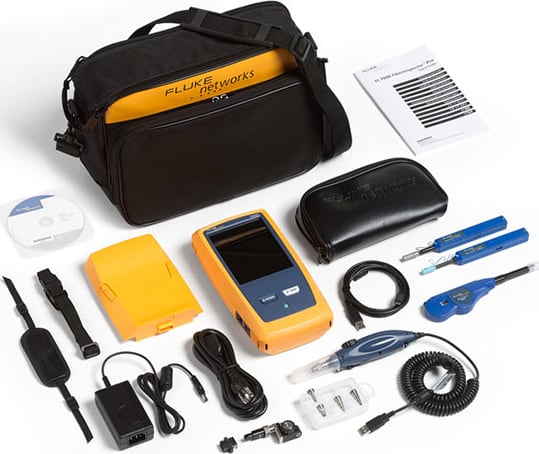

Описание Fluke Networks FI2-7300 FiberInspector Pro V2, с WIFI FI2-7300 FiberInspector™ Ultra Kit — включает камеру FI-3000 и базовый блок Versiv 2.

• Полная видимость торцевой поверхности MPO с функцией Live View от всей магистрали до отдельной торцевой поверхности
• Интеграция с Versiv / LinkWare для простоты эксплуатации и документирования или с мобильными телефонами для тестирования и обмена с помощью приложения Fi-In
• Дополнительные автоматические результаты «прошел/не прошел» за считанные секунды
• Конструкция с несколькими камерами с автофокусировкой/автоцентрированием для визуализации в реальном времени

FI-3000 FiberInspector Pro — самое эффективное в отрасли решение для инспекции MPO. Начните с мгновенного просмотра всей торцевой поверхности волокна с помощью функции Live View. Затем используйте простой интерфейс на основе жестов, чтобы увеличить масштаб каждого волокна или выполнить автоматизированный анализ PASS/FAIL за считанные секунды. Его эргономичный дизайн делает его удобным даже при осмотре сотен переборок и кабелей. Выберите один из двух пользовательских интерфейсов и методов отчетности. Во-первых, приложение iOS/Android позволяет вам проверять установку MPO с помощью телефона и легко делиться результатами проверки через текст или даже в социальных сетях. Во-вторых, свяжите FiberInspector с системой сертификации кабелей Versiv, используя ее пользовательский интерфейс и ведущую в отрасли систему отчетности LinkWare. С Versiv и LinkWare вы можете тестировать медь, потери волокна, OTDR и проверку и объединять результаты в один полный отчет.

Устраните причину № 1 отказа волокна

Загрязнение торцевой поверхности — основная причина отказа волокна. Грязь и мусор вызывают вносимые потери и обратное отражение, которые препятствуют оптической передаче и вызывают хаос в трансиверах. Потеря волокна и тестирование OTDR могут выявить эту проблему, но во многих случаях грязные соединения делают тестирование волокна трудоемким и неточным.

Поскольку грязь может быть проблемой до, во время или после сертификационного тестирования оптоволокна и перемещаться с одного торца на другой при сопряжении, обе стороны любого соединения всегда должны быть очищены и осмотрены. Кроме того, сопряжение загрязненных разъемов может привести к необратимому повреждению, поскольку микроскопические частицы мусора раздавливаются между торцами при физическом контакте. Даже заводские коммутационные шнуры или пигтейлы должны быть осмотрены, поскольку защитные колпачки не сохраняют чистоту торцов. Чтобы избежать этой распространенной причины отказа, начните с осмотра торца и устранения любых загрязнений перед вставкой в переборку или часть оборудования. Инспекция имеет решающее значение для установок оптоволокна на основе MPO, поскольку грязь и другой мусор могут легко перемещаться с одного торца волокна на другой.

Возьмите самое эффективное решение для инспекции MPO

FI-3000 FiberInspector Pro предлагает обширный набор функций, которые делают тестирование магистралей MPO простым и эффективным. Конструкция с несколькими камерами и автофокусом мгновенно обеспечивает просмотр всего торца на вашем смартфоне или Versiv, а затем используйте простые жесты сенсорного экрана, чтобы просмотреть отдельные торцы в режиме реального времени. Нажмите ‘Test’, и через несколько секунд вы получите автоматизированный результат PASS/FAIL, соответствующий IEC 61300-3-35. Сохраняйте результаты на своем телефоне и делитесь ими с помощью текстовых сообщений или электронной почты или используйте ведущую в отрасли платформу LinkWare для хранения полных отчетов по проекту, включая медь, потери в волокне, OTDR и изображения торца*. Компактный, эргономичный дизайн с автофокусировкой делает его удобным и быстрым, даже когда вы тестируете сотни кабелей или портов.

• Полная видимость торцевой поверхности с Live View от всего ствола до отдельной торцевой поверхности
• Интеграция с Versiv / LinkWare для простоты эксплуатации и документирования или с мобильными телефонами для тестирования и обмена*
• Автоматические результаты PASS/FAIL менее чем за две секунды на волокно
• Конструкция с несколькими камерами с автофокусировкой/автоцентрированием для получения изображений в реальном времени
• Прочная, эргономичная конструкция
• Поддержка одного или двух рядов из 8, 12 или 16 разъемов UPC или APC, а также отдельных волокон*

*Поддержка Versiv, LinkWare и отдельных волокон доступна во второй половине 2019 г.

Live View с автофокусировкой и автоцентрированием для мгновенной видимости в реальном времени

Подключите разъем к FI-3000, коснитесь кнопки автофокусировки, и функция Live View немедленно предоставит вам вид торцевой поверхности волокна в реальном времени — без времени на настройку или обработку. Две камеры обеспечивают единый интегрированный вид всей торцевой поверхности. Используйте простые жесты для увеличения интересующей части, панорамирования по разъему или просто коснитесь изображения определенного волокна для подробного просмотра.

Автоматизированное тестирование Pass/Fail магистральных кабелей и торцевых поверхностей MPO за считанные секунды

Ручная проверка соединений MPO может быть медленной и подверженной человеческим ошибкам. Ручное отслеживание по нескольким торцевым поверхностям волокна в разъеме позволяет легко пропустить одну или несколько. Режим автотестирования FiberInspector’s проверяет все торцы волокон в разъеме, оценивает их в соответствии с отраслевым стандартом IEC 61300-3-35 и выдает общий результат PASS или FAIL менее чем за две секунды на одно волокно. Пользовательский интерфейс на основе жестов позволяет легко переключаться со сводки на подробный вид.

Беспроблемно переключайтесь со сводки (слева) на изображение (в центре), затем используйте интерфейс на основе жестов, чтобы увеличить масштаб изображения каждого отдельного волокна (справа) и панорамировать весь разъем. Отдельные волокна помечены, чтобы вы знали, на что смотрите. Красные дефекты — это сбои, зеленые — приемлемые согласно выбранному стандарту.

Результаты теста с графической индикацией проблемы Области

При выходе из строя торцевой поверхности FI-3000 показывает, какие волокна вышли из строя, и выделяет области, вызвавшие сбой: загрязнение, ямки, сколы и царапины. Понимая причину сбоя, пользователь может определить тип необходимой очистки или поврежден ли разъем без возможности ремонта.

Легкий, эргономичный дизайн с чехлом

Уникальный дизайн FI-3000 позволяет легко осматривать как переборки, так и магистральные кабели. Компактный и легкий (326 г / 11,5 унций) дизайн означает, что вы можете использовать его весь день без усталости. Встроенная подсветка PortBright позволяет легко находить нужный порт в плотных коммутационных панелях в темных центрах обработки данных или темных коммутационных шкафах. Все модели FI-3000 включают в себя кобуру, которая обеспечивает удобный доступ к камере, а также место для хранения наконечников для осмотра и очистителя QuickClean.

Приложения iOS и Android для простого обмена данными

FI-3000 можно подключить по Wi-Fi к устройствам iOS или Android для небольших работ или быстрой инспекции. Приложение FiberInspector (FI-IN) показывает простые результаты PASS/FAIL, но также дает вам полный контроль над FI-3000, поэтому вы можете увеличивать или уменьшать масштаб каждой торцевой поверхности и перемещаться по Live View всей торцевой поверхности. FI-IN поддерживает присвоение имен и сохранение результатов на устройстве — или отправку их в виде изображения или отчета в формате PDF другим членам команды для быстрой и простой совместной работы.

Подробная отчетность

Создавайте подробные отчеты в формате PDF с вашего телефона или тестера Versiv. Versiv и LinkWare также поддерживают интегрированные отчеты, включая тесты уровня 1 (потери) и уровня 2 (OTDR). (Интегрированные тесты с использованием Versiv и LinkWare доступны со второй половины 2019 г.)

Интеграция с Versiv и LinkWare для управления проектами и составления отчетов

Для тех, кто устанавливает несколько соединительных линий MPO в рамках новой установки или модернизации, FI-3000 интегрируется с системой сертификации кабелей Versiv для быстрого и безошибочного управления проектами и составления отчетов. Versiv’s Система управления ProjX позволяет вам определять каждую задачу, включая типы кабелей, идентификаторы, требуемые тесты и ограничения. Технические специалисты могут использовать одну и ту же платформу для потерь (уровень 1), OTDR (уровень 2) и инспекции, что снижает затраты на обучение и вероятность ошибок. FI-3000 подключается к Versiv через USB-кабель.

Versiv оснащен большим дисплеем с высоким разрешением, который позволяет четко видеть результаты. Экран Taptive на основе жестов позволяет легко перемещаться по изображению в режиме реального времени или увеличивать и уменьшать его.

FI-3000 также работает с Fluke Networks LinkWare — фактическим отраслевым стандартом для документирования кабельных систем. LinkWare позволяет объединять результаты Tier 1, Tier 2 и проверки в один отчет для полного документирования каждого соединения в системе. Облачная версия LinkWare Live позволяет легко отслеживать ход выполнения работы со смартфона или ПК и делиться результатами с клиентами.

Советы на все случаи жизни

FI-3000 поставляется со стандартными наконечниками для проверки торцов 12/24 UPC и 12/24 APC. Для конфигураций 16/32 UPC доступен дополнительный наконечник. FI-3000 отвечает вашим потребностям в инспекции отдельных волокон с теми же функциями автофокусировки, автоцентрирования, автоградации и Live View, что и MPO. Дополнительные наконечники будут доступны для поддержки LC, SC, 1,25 мм, 2,5 мм и E2000.
