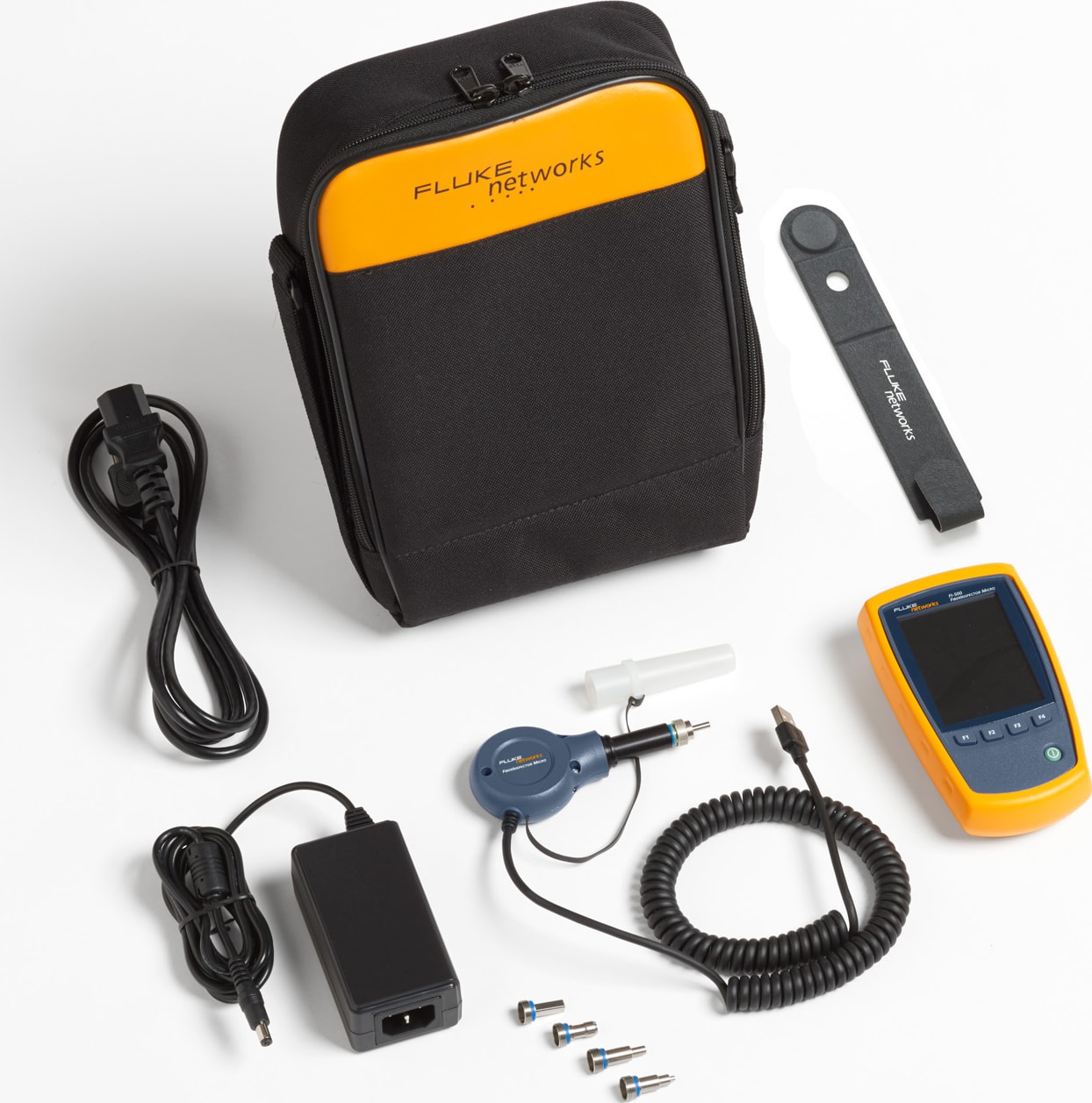

Fluke Networks FI-525 FiberInspector Micro с чистящими средствами

Описание Fluke Networks FI-525 FiberInspector™ Micro с чистящими принадлежностями PortBright™

PortBright — это фонарик, встроенный в зонд, который позволяет найти порт и подключить наконечник зонда

Автофокусировка

Все ручные осциллографы и многие цифровые зонды имеют кольца ручной фокусировки. Для этого могут потребоваться две руки, и иногда бывает сложно сфокусироваться на плотно упакованных коммутационных панелях

Наборы для чистки

Важным дополнением к задачам проверки, устранения неисправностей и осмотра является очистка волокна. Грязь, пыль и другие загрязняющие вещества являются врагами высокоскоростной передачи данных по оптоволокну. Сегодняшние сетевые приложения ‘s требуют большей пропускной способности, что делает бюджеты потерь более жесткими, чем когда-либо. Для обеспечения успешного применения критически важно, чтобы все оптические соединения были чистыми и не содержали загрязняющих веществ

Грязные торцы оптоволокна являются основной причиной проблем в одномодовых и многомодовых оптоволоконных системах. FI-500 FiberInspector™ Micro устраняет трудности, связанные с проверкой торцевых поверхностей волокон, особенно в условиях слабого освещения и высокой плотности кабелей. Он очень прост в использовании: просто подключите кабель к FI-500 и коснитесь кнопки AF. Через несколько секунд торцевая поверхность волокна станет четкой и ясной. А если вы’ работаете в труднодоступном месте или хотите’ остановить изображение, просто коснитесь кнопки паузы, чтобы заморозить изображение.

• Подсветка PortBright™ для просмотра портов в темных и плотных панелях
• Автофокусировка для получения стабильных изображений за несколько секунд
• Большой дисплей для просмотра торцевых поверхностей одномодового и многомодового волокна
• Включает 4 наконечника UPC (LC, SC, 1,25 мм и 2,50 мм). APC tips available

Today’s высокоплотные волоконно-оптические коммутационные панели делают осмотр сложной задачей. Поиск кабеля или порта для проверки может быть сложным, особенно в условиях низкой освещенности, характерных для большинства центров обработки данных и коммутационных шкафов.

FI-500 разработан для упрощения процесса осмотра. Встроенный фонарик PortBright поможет вам найти нужный порт или кабель. Малогабаритный зонд помещается в узкие места и оснащен кнопочными элементами управления для простоты эксплуатации. Автофокусировка обеспечивает четкое изображение торцевой поверхности за несколько секунд, а кнопка паузы останавливает изображение на четком дисплее 320 x 240 для более детального осмотра.

FI-500 FiberInspector Micro заполняет пробел между ручным и полностью автоматизированным инспекционным зондом. FI-500 обладает простотой и практичностью ручного инспекционного микроскопа, но при этом обладает расширенными функциями, сокращающими время поиска и устранения неисправностей и проведения инспекции. Ручные инспекционные микроскопы для оптоволокна просты в использовании, но они не очень хорошо работают на коммутационных панелях или в ситуациях с высокой плотностью оптоволокна. Подносить его к одному глазу и закрывать другой глаз часто неудобно или непрактично, особенно в темной комнате.

Полностью автоматические инспекционные зонды анализируют и оценивают чистоту волоконно-оптических соединений, что важно для многих приложений, но анализ обычно не требуется для быстрого устранения основных неисправностей.

Важные преимущества Типичные ручные зонды FI-500 FiberInspector Micro Типичный аналитический зонд Освещение небольших или темных портов ✓ Автофокусировка для быстрых и стабильных изображений* ✓ Зависит от модели Компактная конструкция для работы в ограниченном пространстве ✓ Зависит от модели Работает с коммутационными шнурами и разъемами переборок ✓ ✓ Широкий спектр насадок для поддержки большинства разъемов ✓ ✓ Захват и масштабирование для просмотра мелких частиц ✓ ✓ Анализ торцевой поверхности для выделения грязи ✓ Хранение изображений ✓ Передача данных на ПК или в облако ✓ Прочный цифровой конструкция ✓ ✓ Относительная стоимость Низкая Средняя Высокая Быстрый, легкий просмотр торцов волокна

FI-500 отображает чистый торец волокна

FI-500 обеспечивает немедленную и подробную видимость волоконно-оптических коммутационных шнуров и разъемов переборки.

• Прочная конструкция, устойчивость к вибрации и падению с высоты 1 метра
• Компактная конструкция позволяет получить доступ к плотным и переполненным панелям
• В зонде нет необходимости менять батареи. Зонд питается от блока дисплея

Проверка и очистка волокна

Грязь, пыль и другие загрязняющие вещества являются врагами высокоскоростной передачи данных по оптоволокну. Сегодня сетевые приложения ‘s требуют большей пропускной способности, чем когда-либо, что делает бюджеты потерь более жесткими, чем когда-либо. Следовательно, крайне важно, чтобы все оптические соединения были свободны от загрязнений, чтобы избежать проблем с производительностью приложений.

Устраните причину № 1 отказа оптоволокна

В ходе опроса установщиков и владельцев сетей, проведенного по заказу Fluke Networks, было установлено, что загрязнение торцевой поверхности является основной причиной отказа оптоволокна. Грязь и загрязнения вызывают вносимые потери и обратное отражение, которые препятствуют передаче света и создают хаос в трансиверах. А поскольку грязь может перемещаться с одной торцевой поверхности на другую при сопряжении, необходимо осматривать обе стороны любого соединения. Кроме того, сопряжение загрязненных разъемов может привести к необратимому повреждению, поскольку микроскопические частицы раздавливаются между торцевыми поверхностями при физическом контакте. Поэтому вы всегда должны осматривать и очищать перед сопряжением в качестве профилактической меры, а не только после возникновения проблем. Даже заводские коммутационные шнуры или пигтейлы должны проверяться, поскольку защитные колпачки не обеспечивают чистоту торцевых поверхностей. Предотвращение этой распространенной причины отказа начинается с осмотра торцевой поверхности и устранения любых загрязнений перед вставкой в переборку или часть оборудования.

Диапазон вариантов проверки

Благодаря широкому спектру решений Fluke Networks всегда имеет нужный инструмент, позволяющий вам легко осмотреть торцевые поверхности на самых разных разъемах.
