Fluke Networks DSX-COAX Набор коаксиальных адаптеров DSX

Описание .da-ilf-gsep{ background-color: #004378, } .da-ilf-gsep h3{ color: #dcae59 !important, } Набор коаксиальных адаптеров DSX-COAX DSX от Fluke Networks

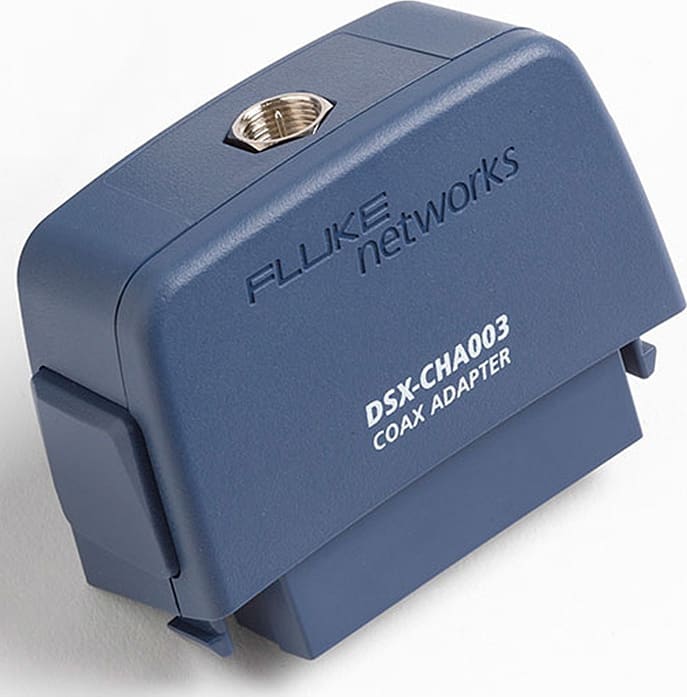

Набор из (2) коаксиальных адаптеров для кабельного анализатора DSX-500 с (2) адаптерами разъемов F-to-BNC, (2) адаптерами разъемов F-to-F и 12-дюймовым кабелем RG59 для эталонного набора.

Коаксиальные кабели уже давно используются для распределения данных и видеосигналов. Физическая конструкция коаксиального кабеля с центральным проводником, окруженным одним или несколькими экранами, делает его высокоустойчивым к электромагнитным помехам. Это позволяет коаксиальному кабелю передавать высокочастотные сигналы на большие расстояния, сохраняя высокое отношение сигнал/шум. Коаксиальный кабель был одним из первых носителей, поддерживающих Ethernet с IEEE802.3, стандартизирующим 10BASE2 и 10BASE5, что позволяет передавать Ethernet на расстояние до 185 метров или 500 метров соответственно. Коаксиальный кабель также широко используется для распространения широкополосных видеосигналов в жилых и коммерческих приложениях.

Для любого коаксиального кабеля успешная установка зависит от использования высококачественных компонентов и правильных методов установки, особенно установки разъемов. При использовании с DSX-5000 CableAnalyzer коаксиальный адаптер DSX-CHA003 предоставляет вам возможность охарактеризовать производительность передачи установленного коаксиального кабеля, чтобы убедиться, что он соответствует ожиданиям производительности для предполагаемых приложений. Коаксиальный адаптер DSX-CHA003 поддерживает тестирование коаксиального кабеля 50 Ом, 75 Ом и 93 Ом.

ANSI/TIA-568-C.4 определяет требования к широкополосному коаксиальному кабелю 75 Ом для поддержки кабельного телевидения и других приложений, поддерживаемых топологией «звезда», определенной ANSI/TIA-568-C.0. В этой топологии сегмент кабеля между розеткой оборудования и первым распределителем (обычно сплиттером) называется кабельной подсистемой 1. Сегменты кабеля между распределителями называются кабельной подсистемой 2 или 3. Поддерживаются кабели как серии 6 (RG6), так и серии 11 (RG11). Ограничение длины для кабеля RG6 составляет 46 м (150 футов) для всех трех кабельных подсистем. Предел длины для кабелей RG11 составляет 90 м (285 футов) для кабельной подсистемы 1 и 100 м (328 футов) для кабельной подсистемы 2 или 3. Для каждой кабельной серии и предела длины TIA-568-C.4 устанавливает пределы вносимых потерь в диапазоне частот от 5 до 1002 МГц, которые можно протестировать с помощью коаксиального адаптера DSX-CHA003. Фактические показатели вносимых потерь сильно зависят от длины установленного сегмента коаксиального кабеля. Сегмент, намного короче 90 метров, может соответствовать пределу для 90-метровой линии, даже если его производительность значительно ухудшилась из-за повреждения кабеля или плохо установленных разъемов. По этой причине DSX-5000 также предоставляет пределы тестирования с масштабированием по длине, которые автоматически регулируют предел вносимых потерь в указанном диапазоне частот на основе фактической измеренной длины сегмента кабеля. Эти пределы теста масштабирования длины можно распознать по «LS» в конце названия предела теста.

В телекоммуникационных приложениях форматы цифрового сигнала уровня 3 (DS-3) часто используются для передачи трафика в центральных офисах по коаксиальному кабелю 75 Ом. Кабель типа 735 может использоваться для покрытия расстояний до 225 футов (69 м), в то время как кабель типа 734 может использоваться до 450 футов (137 м). Кабель RG6 также может использоваться для передачи сигналов DS-3 на более короткие расстояния. DSX-5000 предоставляет пределы теста масштабирования длины DS-3 для всех трех типов кабелей. На рисунке 1 приведен пример результата теста вносимых потерь для сегмента коаксиального кабеля типа 734 длиной 100 футов (30 м) с использованием предела теста масштабирования длины. На рисунке 2 показан результат тестирования сегмента коаксиального кабеля типа 734 длиной 450 футов (137 м) с использованием того же предела теста масштабирования длины. В каждом примере предельное значение на каждой частоте корректируется на основе ожидаемых вносимых потерь для измеренной длины кабеля типа 734. Любые дефекты кабеля или разъемов, влияющие на производительность передачи данных, будут легко выявлены в любом случае, даже несмотря на то, что кабель на рисунке 2 более чем в 4 раза длиннее и в 4 раза больше ожидаемых вносимых потерь кабеля.

Для приложений передачи данных стандарт IEEE Std 802.3-2012 определяет требования к коаксиальным кабелям сопротивлением 50 Ом для поддержки Ethernet с использованием устройств физического уровня 10BASE2 или 10BASE5 (PHY). Это были одни из самых ранних PHY, определенных IEEE 802,3 и они до сих пор находят применение в местах, где требуются расстояния более 100 метров. 10BASE2 может работать на расстоянии до 185 метров, а 10BASE5 может работать на расстоянии до 500 метров при использовании кабелей, соответствующих требованиям по вносимым потерям пунктов 10.5.1.2 и 8.4.1.2 соответственно. DSX-5000 предоставляет пределы испытаний на основе этих требований.

Приложения для передачи данных

Рисунок 1. Измеренные вносимые потери и предел для кабеля 10 футов
типа 734.
Рисунок 2. Измеренные вносимые потери и предел для кабеля 450 футов
типа 734.
