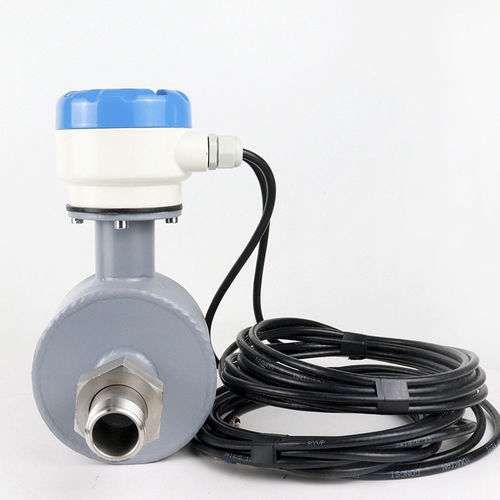

Электромагнитные счетчики БТЕ Supmea

Электромагнитные счетчики БТЕ Supmea точно измеряют тепловую энергию, потребляемую охлажденной водой, в британских тепловых единицах (БТЕ), которые являются основным показателем для измерения тепловой энергии в коммерческих и жилых зданиях. Счетчики BTU обычно используются в коммерческих и промышленных, а также в офисных зданиях для систем охлажденного водоснабжения, отопления, вентиляции и кондиционирования воздуха, систем отопления и т. д.

Принцип действия

Электромагнитный счетчик BTU SUP-LDGR (теплосчетчик): Горячая (холодная) вода подается от источника тепла в систему теплообмена с высокой (низкой) температурой (радиатор, теплообменник или состоящая из них сложная система). Отток с низкой (высокой) температурой, при котором тепло выделяется или поглощается потребителю посредством теплообмена (примечание: этот процесс включает в себя обмен энергией между системой отопления и системой охлаждения).

При прохождении воды через систему теплообмена, в соответствии с датчиком расхода и температурным датчиком, дается температура обратной воды и расход через время, путем расчета калькулятора и отображения системы тепловыделения или поглощения.

Формула:

Q = ∫(τ0→τ1) qm × Δh × dτ = ∫(τ0→τ1) ρ × qv × ∆h × dτ

• Q ：Тепло, выделяемое или поглощаемое системой，JorkWh
• qm ：Массовый расход воды через теплосчетчик ，кг/ч
• qv：Объемный расход воды через теплосчетчик, м3/ч
• ρ：Плотность воды, проходящей через теплосчетчик, кг/м3
• ∆h：Разница энтальпии между температурами на входе и выходе из системы теплообмена，Дж/кг
• τ：время，ч

Технические характеристики

• Характеристики технологии: электромагнитная
• Жидкость: для воды
• Диаметр трубы: DN15 – 1/2
• Материал: нержавеющая сталь, ПТФЭ, ПФА
• Напряжение питания: 220 В переменного тока, 240 В переменного тока
• Уровень защиты: IP65, IP68
• Применение: промышленное, HVAC
• Другие характеристики: высокотемпературная, с индикатором
• Температура процесса:
• Мин.: -25° C (-13 °F)
• Макс.: 180 °C (356 °F)
• Технологическое давление: 1,6 МПа
• Точность: 2 %
