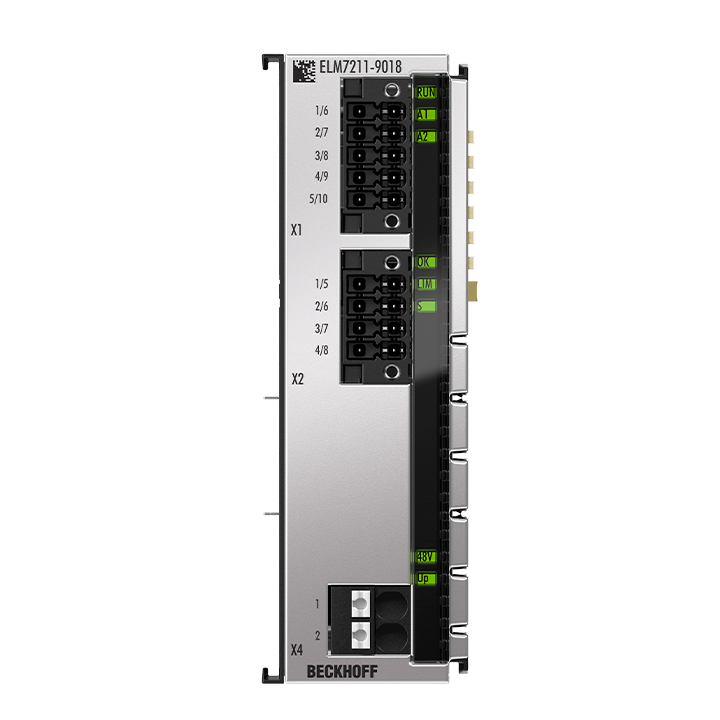

ELM7211-9018 | EtherCAT Terminal, 1-channel motion interface, servomotor, 48В VВ DC, 4.5В A, OCT, STO, Safe Motion, TwinSAFE Logic
01.01.2025

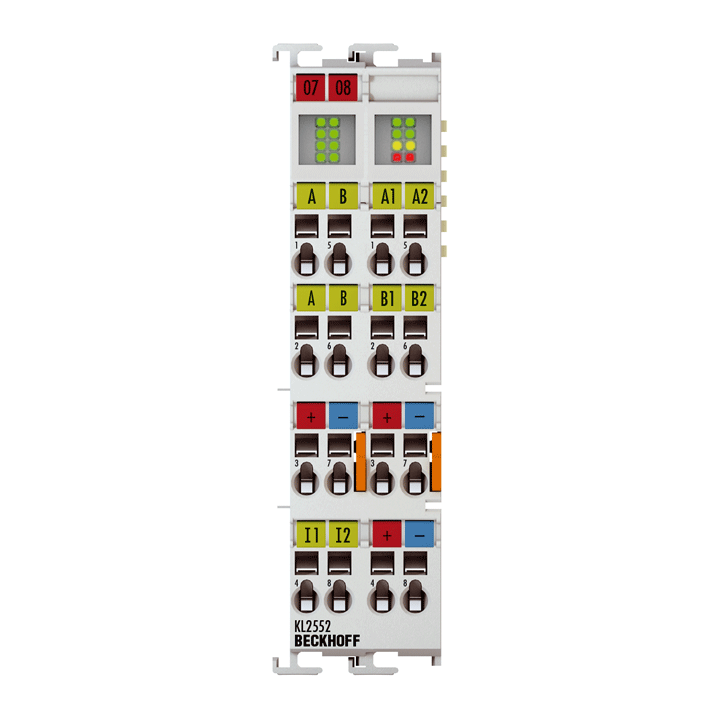

KL2552 | Шинный терминал, 2-канальный интерфейс движения, двигатель постоянного тока, 48В В постоянного тока, 5В A
01.01.2025
EL7031 | EtherCAT Terminal, 1-channel motion interface, stepper motor, 24В VВ DC, 1.5В A
The EL7031 EtherCAT Terminal is intended for the direct connection of stepper Motors in the low power range up to 1.5В A. The compact stepper motor output stage is accommodated in the EtherCAT Terminal together with two digital inputs for limit switches. Through parameterization, the EL7031 can be adjusted to the motor and the application requirements. 64-fold micro-stepping ensures particularly quiet and precise motor operation.
0,00 ₽
| Technology | compact drive technology |
| Connection method | direct motor connection |
| Number of inputs | 2 x end position |
| Load type | 2-phase stepper motor (uni-/bipolar) |
| Number of channels | 1 |
| Number of outputs | 1 x stepper motor |
| Supply voltage electronics | 24 V DC (via power contacts) |
| Supply voltage power | 24 V DC (internally via power contacts) |
| Output current | max. 1.5 A |
| Step frequency | configurable up to 8000 full steps/s |
| Step pattern | 64-fold micro stepping |
| Current controller frequency | approx. 25 kHz |
| Resolution | approx. 5000 positions in typ. applications (per revolution) |
| Current consumption power contacts | typ. 30 mA + motor current |
| Current consumption E-bus | typ. 120 mA |
| Distributed clocks | yes |
| Special features | travel distance control |
| Electrical isolation | 500 V (E-bus/field potential) |
| Relative humidity | 95%, no condensation |
| Weight | approx. 50 g |
| Operating/storage temperature | 0…+55°C/-25…+85°C |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. rating/installation pos. | IP20/see documentation |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL |
