Описание семейства продуктов

• +50 единиц оптического сканирования
• Защита золота или серебра и зеркала с диэлектрическим покрытием VIS
• Компактный корпус диаметром 45 мм.
• Управление через USB, SPI или аналоговый вход.

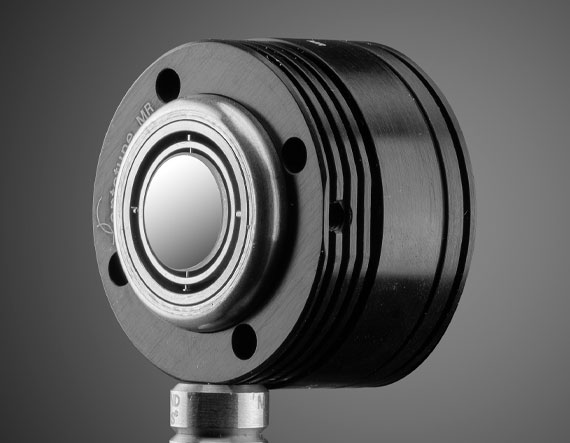

Зеркала быстрого управления Optotune обеспечивают больший диапазон оптического сканирования и больший размер зеркала, чем обычные гальванометры или микроэлектромеханические (МЭМС) зеркала. Это двухосевое зеркало со звуковой катушкой (VCM) имеет компактную площадь основания с большим 15-миллиметровым зеркалом, которое можно регулировать с помощью ±25 механического наклона для ±50 диапазона оптического сканирования. Зеркало управляется с помощью графического интерфейса Optotune Cockpit через USB, последовательный периферийный интерфейс (SPI) или аналоговый вход. Зеркала Optotune Fast Steering Mirrors доступны с защищенным серебром или золотом, а также с диэлектрическим покрытием VIS, что позволяет использовать их как в видимом, так и в ближнем инфракрасном диапазоне (NIR). Типичные области применения этих быстрых рулевых зеркал включают автомобильный LiDAR, биометрическое отслеживание взгляда и расширение поля зрения систем обзора.

Примечание: № 14-574, № 14-575 и № 18-281 требуют # 14-576 для работы. В комплект каждого зеркала входит радиатор, который рекомендуется использовать для обеспечения надлежащего отвода тепла. Не подключайте и не отключайте головку зеркала, когда базовый блок подключен к источнику питания, так как это может повредить привод зеркала.

Технические характеристики

Model Number: MR-15-30-PS-25x25D
Diameter (mm): 15.00
Housing Diameter (mm): 45
Coating: Protected Silver
Coating Specification: Ravg >94% @ 450 – 750nm
Surface Quality: 60-40
Mechanical Tilt (°): ±25
Repeatability (µrad): 30 – 100 RMS
Storage Temperature (C): -40 to +85
Operating Temperature (C): 0 to +40
Operating System: Windows® 10
Power Requirement: 15 – 28 VDC
Power Supply: Power Supply Required and Sold Separately:
USA: #14-576
Europe: #14-576
Japan: Not Available
Korea: #
China: #14-576
Note: Do not connect or disconnect the mirror head while the base unit is connected to power as this will damage the mirror driver.
Scan Angle (): ±25 (Mechanical)
±50 (Optical)
Step Response 0.1 (ms): 2
Step Response 20° (ms): 12
Regulatory Compliance
RoHS 2015: Compliant
Reach 224: Compliant
Certificate of Conformance: View
