Описание семейства продуктов

• Просветляющее покрытие обеспечивает коэффициент отражения <0,5% на поверхность для 350–700 нм
• Минимизирует аберрации, включая сферические и кома
• Доступны линзы DCX из плавленого кварца для УФ-излучения
• Доступны другие варианты покрытия: без покрытия, MgF2, VIS 0, NIR I, NIR II, VIS-NIR и YAG-BBAR

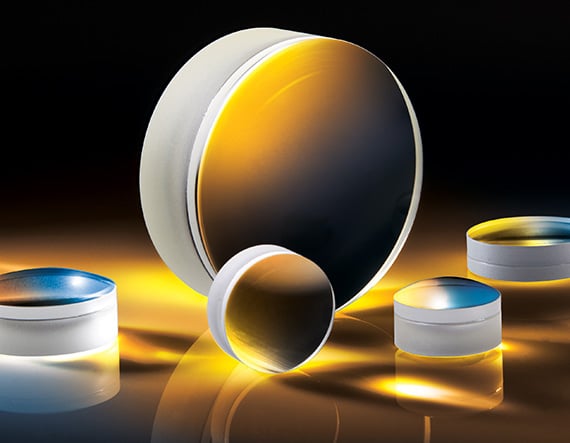

TECHSPEC VIS-EXT с двойным покрытием – Выпуклые (DCX) линзы, также называемые двояковыпуклыми линзами, имеют две положительные симметричные поверхности с одинаковыми радиусами с обеих сторон. Эти линзы, как правило, рекомендуются для приложений с конечными изображениями с коэффициентом сопряжения (соотношением между расстоянием до объекта и расстоянием до изображения) от 0,2 до 5. При коэффициенте сопряжения 1 аберрации, такие как сферическая аберрация, хроматическая аберрация, кома и дисторсия, сводятся к минимуму или отменены из-за симметричной конструкции объектива. Двойные выпуклые линзы TECHSPEC VIS-EXT с покрытием доступны на различных подложках и вариантах покрытия для видимого и ближнего ИК-спектров.

Технические характеристики

Diameter (mm): 25.00 +0.000/-0.025

Back Focal Length BFL (mm): 123.84

Effective Focal Length EFL (mm): 125.00

Coating: VIS-EXT (350-700nm)

Coating Specification: Ravg

Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7

Surface Quality: 40-20

Power (P-V) @ 632.8nm: 1.5&lambda

Irregularity (P-V) @ 632.8nm: &lambda,/4

Centering (arcmin):

Bevel: Protective bevel as needed

Center Thickness CT (mm): 3.50

Center Thickness Tolerance (mm): &plusmn;0.10

Edge Thickness ET (mm): 2.28

Radius R1=-R2 (mm): 128.65

Clear Aperture CA (mm): 24.00

f/#: 5.00

Focal Length Specification Wavelength (nm): 587.6

Focal Length Tolerance (%): &plusmn;1

Numerical Aperture NA: 0.10

Type: Double-Convex Lens

Wavelength Range (nm): 350 – 700

Regulatory Compliance

• RoHS 2015: Compliant
• Reach 224: Compliant
• Certificate of Conformance: View
