Описание продукта

Дополнительные характеристики:

• Полоса пропускания/время нарастания (типичное): 500 МГц / ≤ 700 пс
• Длина оптоволоконного кабеля: 3 м (9,8 фута)
• Напряжение синфазного сигнала 2000 В
• Дифференциал до ±50 В (постоянный ток + пиковый переменный ток)
• Фиксация выходного сигнала
• Сертификат безопасности
• Стандартная гарантия: 1 год

Применение:

• Полумостовые и полные мосты с использованием GaN, SiC, IGBT
• Плавающие Измерения
• Проект силового преобразователя
• Оценка силового устройства
• Проект импульсного источника питания
• Проект инвертора
• Двигатель Дизайн
• Конструкция электронного балласта
• ЭМП
• Электростатический разряд
• Измерения токовых шунтов
• Возможность дистанционного зондирования

IsoVu является идеальным решением для пользователей, выполняющих следующие измерения:

• Дифференциальные измерения в следующих условиях: Требуется полная гальваническая развязка, Высокое синфазное напряжение, Высокая частота синфазные помехи, высокочастотные измерения.
• Измерения в условиях высоких электромагнитных помех
• Тестирование на соответствие электромагнитным помехам
• Испытания на электростатический разряд

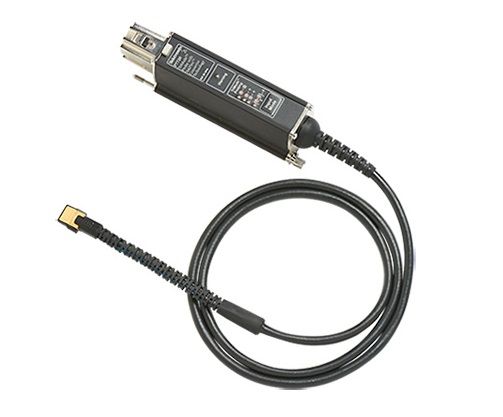

Измерительная система Tektronix серии TIVM IsoVu™ представляет собой гальванически развязанное измерительное решение для точного разрешения широкополосных дифференциальных сигналов до ±50 Впик при наличии больших синфазных напряжений с лучшими в своем классе характеристиками подавления синфазного сигнала во всей полосе пропускания.

Продукты серии TIVM (IsoVu) можно использовать с большинством осциллографов Tektronix с интерфейсом TekVPI и с осциллографами серии MSO/DPO70K с адаптером TCA-VPI50. IsoVu использует электрооптический датчик, который преобразует электрический сигнал от кабелей наконечника датчика в оптический сигнал, который электрически изолирует тестируемое устройство от осциллографа. IsoVu включает в себя четыре отдельных лазера, оптический датчик, пять оптических волокон и сложные методы обратной связи и управления. Головка датчика, которая подключается к контрольной точке, имеет полную гальваническую развязку и питается от одного из оптических волокон (батарейки не требуются).
