Технические характеристики

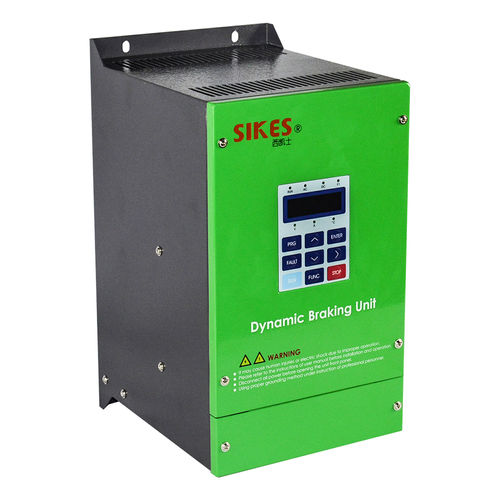

Серия LN для направления регенеративной энергии, вырабатываемой в процессе торможения двигателя, в тормозной блок, преобразующий эту энергию в тепло. Рекуперативная энергия течет от двигателя в шину постоянного тока инвертора, что проявляется в увеличении напряжения на шине.

Характеристики этой серии:

• Номинальная мощность: 7,5–150 кВт
• Номинальный ток торможения: ≤200 А
• Диапазон напряжения прерывателя: 660 В ± 5 В постоянного тока (линия перехода)
• Класс напряжения: 400 В
• Минимальное значение сопротивления: 20 ~ 3,8 Ом
• Степень защиты IP: IP00/IP23
• Клемма: M4 /M5/M8
• ED: 20%-80%
• Вибрация: 0,5 г
• Температурный коэффициент: ≤400ppm/℃

Преимущества:

• Безопасность: функция отключения от короткого замыкания IGBT позволяет избежать возгорания, вызванного пробоем резистора IGBT после перегрузки.
• Широкая совместимость: совместим с общим сопротивлением, а не с неиндуктивным сопротивлением, если это специальная конструкция.
• Регулируемое напряжение прерывателя постоянного тока: 630–760 В постоянного тока.
• Экономические характеристики: высокое соотношение производительности к разумной цене. Эффективен и практичен для тормозных цепей инвертора.
• Установка: He имеет книжную форму и может быть установлен параллельно с нулевым зазором. Рекомендуется подключать до 3-х устройств параллельно.
• Применение: Применимо к различным низковольтным инверторам.
