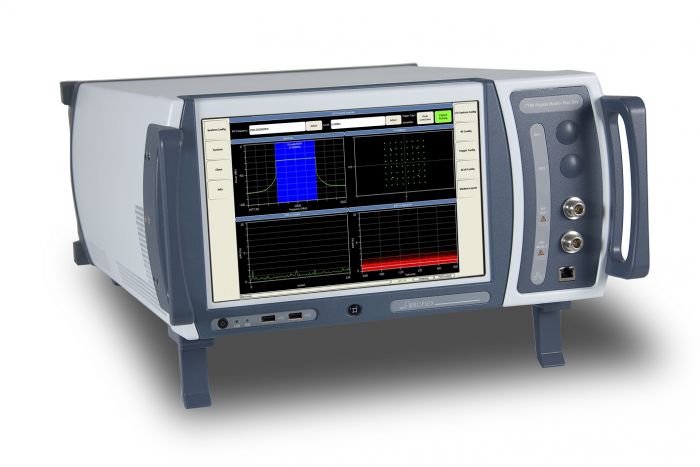

7100 LTE Digital Radio Test Set

В данном документе представлены технические характеристики и возможности 7100 LTE Digital Radio Test Set.

Опции

Дополнительные особенности:

• Эмуляция сети LTE FDD и TDD
• Режимы разработки и Call Box
• Широкий охват RF тестов
• Комплексный набор параметрических RF измерений
• Широкая предварительно настроенная поддержка RF тестов стандарта 36.521
• Поддержка TTCN-3
• Частотный диапазон до 6 ГГц, охватывающий все частотные allocations LTE
• Интегрированный PHY-канал и протоколы, соответствующие -3GPP Rel-8/Rel-9
• Протоколы и анализ в реальном времени
• Поддержка многоклеточной и межсистемной передачи
• Тестирование Multi-RAT: GSM, GPRS, EGPRS, HSPA, e-HSPA, eHRPD, 1xRTT и TD-SCDMA
• Автоматическая имитация сети
• Функциональное тестирование
• Тестирование данных IP от конца до конца
• Интегрированный вариант затухания/AWGN
• MIMO 2×2 и MIMO 4×4
• Поддержка автоматизации с помощью удалённых API
• Интегрированный ПК с Windows XP
• Современный интерфейс с сенсорным экраном 12″

Физические характеристики и возможности LTE

7100 моделирует E-UTRAN и EPC (Evolved Packet Core) для создания реалистичной тестовой среды для терминалов LTE.

Тестовые процедуры управляют характеристиками имитированной сети, позволяя создавать широкий спектр повторяемых тестовых сценариев.

Интерфейс

Предоставляется RF интерфейс, подходящий для прямого подключения кабелем к тестируемому устройству. Интерфейс поддерживает следующие возможности для тестирования LTE:

• Все частотные диапазоны E-UTRA (в настоящее время диапазоны 1 до 40)
• Поддерживаемые классы мощности UE: 1-4
• Ширина канала: 1.4, 3, 5, 10, 15 и 20 МГц
• Ширина подканала: 7.5 кГц и 15 кГц
• Обновление до второго RF канала для поддержки двух ячеек
• 2 × 2 MIMO
• Частотное скачкообразие на восходящей связи
• Интегрированное затухание и AWGN (по желанию)
• OFDMA на нисходящей связи
• SC-FDMA на восходящей связи
• Модуляционные схемы QPSK, 16QAM и 64QAM на нисходящей связи
• Модуляционные схемы QPSK, 16QAM на восходящей связи
• Турбо кодирование на одну треть
• Нормальный циклический префикс (CP)
• Расширенный циклический префикс
• Канал ссылочных измерений
• Режим обратной связи

Протокольные особенности

7100 включает встроенный протокол LTE, который используется для установления необходимых условий сигнала для выполнения RF измерений во время вызова.

Тестовая среда 7100

7100 предлагает два режима работы для удовлетворения специфических потребностей тестирования на различных стадиях разработки устройства беспроводной связи.

Режим разработки

Режим разработки в 7100 предоставляет три метода тестирования:

• Режим командной строки L1/L2
• Мастер сценариев
• Среда разработки скриптов
