Анализатор качества электроэнергии Extech PQ3470-30

Описание Extech PQ3470-30 – 3000A 3-фазный графический анализатор мощности/регистратор данных комплект

• Одновременное отображение гармоник и формы сигнала
• Анализ полного коэффициента гармонических искажений (THD)
• Графическая фазовая диаграмма с параметрами 3-фазной системы
• 3-фазный коэффициент неуравновешенности напряжения или тока (VUR, AUR) и коэффициент неуравновешенности
• Захват переходных процессов (включая провал, выброс и отключение) с программируемым порогом (%)

Анализатор мощности с регистрацией данных (до 30 000 наборов измерений) и гибкие токовые клещи 300 А (комплект из 3 шт.)

PQ3470 – это 3-фазный графический анализатор мощности и гармоник/регистратор данных, способный регистрировать до 30 000 наборов измерений на съемной карте памяти SD. Измеритель имеет 3-фазный коэффициент неуравновешенности напряжения или тока (VUR, AUR) и коэффициент неуравновешенности, фиксирует переходные события (включая провал, выброс и отключение) с программируемым порогом (%), широкий диапазон частоты дискретизации (от 2 секунд до 2 часов), встроенные часы/календарь и класс безопасности CAT III 600 В. В комплекте с гарантией на один год, 4 выводами напряжения с зажимами типа «крокодил», 8 батареями AA, SD-картой, адаптером переменного тока 100-240 В и футляром. Зажимные зонды продаются отдельно.

3-фазный графический анализатор мощности и гармоник/регистратор данных сохраняет до 30 000 показаний на SD-карте в формате Excel® для легкой передачи на ПК для анализа. Он оснащен большим графическим ЖК-дисплеем с подсветкой и точечной матрицей, читаемым даже на солнце, с возможностью полного анализа системы по 35 параметрам, включая: V (фаза-фаза), V (фаза-земля), A (фаза-земля), KW / KVA / KVAR / PF (фаза), KW / KVA / KVAR / PF (система), KWH / KVAH / KVARH / PFH (система) и фазовый угол. Дополнительные функции включают регулируемый коэффициент трансформатора тока CT (от 1 до 600) и трансформатора напряжения PT (от 1 до 1000) для систем распределения высокой мощности, экранное отображение гармоник (от 1 до 50-го порядка), одновременное отображение гармоник и формы сигнала, отображение формы сигнала с пиковыми значениями, анализ полного коэффициента гармонических искажений (THD), графическую фазовую диаграмму с параметрами 3-фазной системы, 3-фазный коэффициент неуравновешенности напряжения или тока (VUR, AUR) и коэффициент неуравновешенности, широкую частоту дискретизации от 2 секунд до 2 часов, встроенные часы и календарь, а также простое в использовании экранное меню. Вы также можете фиксировать переходные события (включая провал, выброс и отключение) с программируемым порогом (%). Измеритель поставляется в комплекте с 4 проводами напряжения с зажимами типа «крокодил», 8 батареями типа АА, картой памяти SD, универсальным адаптером переменного тока (от 100 до 240 В) и футляром. Зажимные щупы продаются отдельно. Выберите лучшие зажимные зонды, соответствующие вашим потребностям, от 200 А до 3000 А, а также гибкие или традиционные зажимные.

Описание счетчика

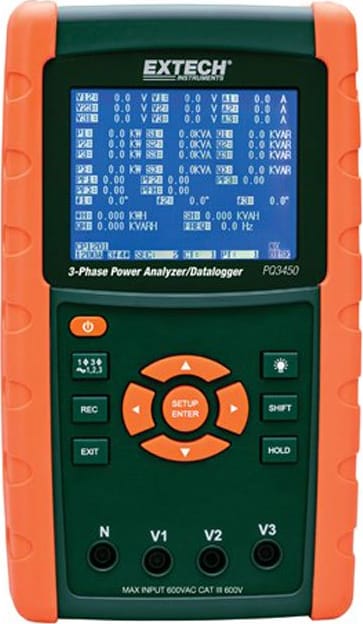

Передняя, верхняя и правая сторона счетчика

• 3-1 ЖК-дисплей
• 3-2 Клавиатура (разбита ниже)
• 3-3 Входные клеммы измерения
• 3-4 Слот для карты SD, разъем RS232, разъем для адаптера переменного тока, кнопка сброса (разбита ниже)
• 3-5 Выходные разъемы питания зажима (разбиты ниже)

Описание клавиатуры

• 3-6 Подсветка дисплея ВКЛ.-ВЫКЛ.
• 3-7 Питание ВКЛ.-ВЫКЛ.
• 3-8 Выход (программирование)
• 3-9 Память регистратора данных REC
• 3-10 Диапазон вольт/ампер
• 3-11 Сдвиг (программирование)
• 3-12 Настройка/ввод
• 3-13 HOLD (фиксация изображения)
• 3-14 Отображение переходных процессов
• 3-15 Отображение сигнала V/A
• 3-16 Фазорное отображение
• 3-17 Измерение мощности
• 3-18 ▴ навигация со стрелкой вверх
• 3-19 ▾ навигация со стрелкой вниз
• 3-20 ◂ навигация со стрелкой влево
• 3-21 ▸ навигация со стрелкой вправо
• 3-22 Настройка фазы/провода
• 3-23 Отображение гармоник
• 3-24 Дисплей анализа гармоник

Правая сторона измерителя

• 3-25 Гнездо для адаптера питания 9 В
• 3-26 Гнездо для карты памяти SD
• 3-27 Гнездо интерфейса RS232 для ПК
• 3-28 Кнопка сброса
• 3-29 Винтовое крепление для защитного колпачка

Верхняя часть измерителя

• 3-30 Зажимные положительные входные гнезда
• 3-31 Зажимные отрицательные входные гнезда
• 3-32 Зажимные соединения силового провода
