Описание семейства продуктов

• Предназначен для угла падения 0
• Коэффициент отражения менее 1,75% на поверхность при длине волны 400–700 нм
• Также доступны ахроматы с покрытием VIS 0 и VIS-NIR

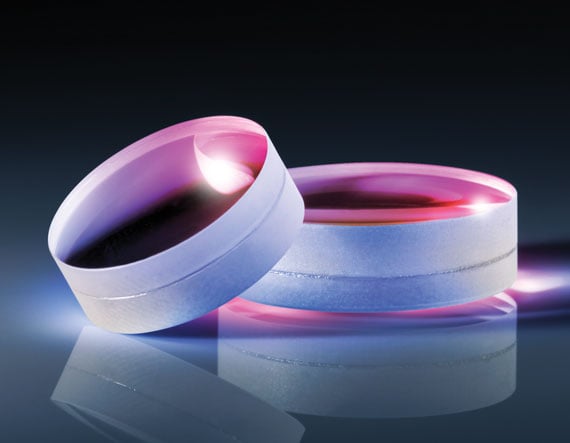

Ахроматические дуплетные линзы состоят из двух оптических компонентов, склеенных вместе, образуя ахроматический дуплет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дуплеты NIR и ахроматические дуплеты с затемненными краями.

Ахроматические дуплетные линзы намного превосходят простые линзы для многоцветного изображения («белый свет»). Два элемента, из которых состоит ахроматическая дуплетная линза (буквально «линза без цвета»), объединены в пары из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.

Технические характеристики

Diameter (mm): 15.00 +0.0/-0.025
Effective Focal Length EFL (mm): 15.00
Focal Length Tolerance (%): ±2
Back Focal Length BFL (mm): 8.57
Focal Length Specification Wavelength (nm): 587.6
Clear Aperture CA (mm): 14.00
Centering (arcmin):
Center Thickness CT 1 (mm): 9.86
Center Thickness CT 2 (mm): 3.00
Center Thickness Tolerance (mm): ±0.2
Radius R1 (mm): 11.39
Radius R2 (mm): -8.52
Radius R3 (mm): -24.69
Edge Thickness ET (mm): 8.88
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BASF64 / N-SF66
Surface Quality: 40-20
f/#: 1.00
Numerical Aperture NA: 0.50
Coating: MgF2 (400-700nm)
Coating Specification: Ravg ≤ 1.75% @ 400 – 700nm
Power (P-V) @ 632.8nm: 1.5λ
Irregularity (P-V) @ 632.8nm: λ/4
Bevel: Protective bevel as needed
Type: Achromatic Lens
Wavelength Range (nm): 400 – 700
Regulatory Compliance: RoHS 2015: Compliant
Reach 224: Compliant
Certificate of Conformance: View
