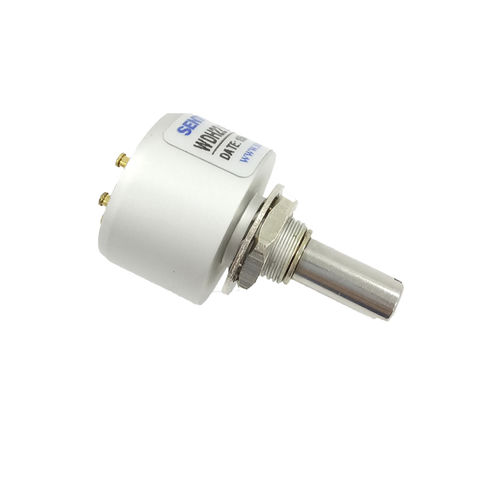

WDH22L Series 1-turn Contactless Potentiometer

Тип: Magnetic rotary sensor – Economy version

Установка: Bushingmount

Диаметр корпуса: Φ22mm

Выход: Single output, Dual parallel output, Dual cross output

Направление выхода: Clockwise (W), Counterclockwise (C)

Эффективный электрический угол: Любой угол в пределах 360°

Общие механические характеристики

• Механический угол: 360° (Бесконечный)
• Степень защиты: IP54
• Крутящий момент:

Технические характеристики

Тип: абсолютный, инкрементальный

Технология: магнитная, потенциометрическая

Количество оборотов абсолютного кодера: 12-bit

Конструкция: бесконтактная, сплошной вал, однооборотный

Выходной сигнал: аналоговый, выход по напряжению, выход по току, цифровой, SSI

Напряжение питания: 15VDC, 5 VDC

Материалы: нержавеющая сталь, алюминий

Уровень защиты: взрывозащищенный, ударопрочный, устойчивый к вибрациям, для жестких условий, надежный, IP54, прочный

Применение: промышленные, для OEM, для жестких условий, для моторов, внешний

Другие характеристики

Диаметр корпуса: 22 mm (1 in)

Диаметр вала: 6 mm (0 in)

Длина: 40.7 mm (1.602 in)

Скорость вращения:

• Макс.: 1,500 rpm (9,425 rad.min-1)
• Мин.: 0 rpm (0 rad.min-1)

Температура процесса:

• Макс.: 125 °C (257 °F)
• Мин.: -30 °C (-22 °F)
