3-канальный блок питания Rohde & Schwarz NGE103

Описание .da-ilf-gsep{ background-color: #0ab4cd, align:center} .da-ilf-gsep h3{ color: #ffffff !important, } .da-popup-img { margin: 70px auto, padding: 20px, background: #fff, border-radius: 5px, width: 50%, position: relative, transition: all 0.5s ease-in-out, max-width: 800px, } .da-popup-img h2 { margin-top: 0, color: #333, font-size:14px, } .da-popup-img .da-close { position: absolute, top: 0px, right: 10px, transition: none, font-size: 30px, font-weight: bold, text-decoration: none, color: #333, } .da-popup-img .da-close:hover { color: #888888, } .da-popup-img .da-content { max-height: 30%, overflow: auto, } .da-sm-img{ box-shadow: 1px 2px 3px #eeeeee, border-radius: 5px, } .da-sm-img:hover{ box-shadow: 1px 1px 2px 1px #aaa, transition: all 0.5s ease-in-out, } .da-img { max-width: 100%, height: auto, margin: auto, } .da-overlay { position: fixed, top: 0, bottom: 0, left: 0, right: 0, background: rgba(0, 0, 0, 0.7), transition: opacity 50ms, visible: hidden, opacity: 0, z-индекс: 1000, } .da-overlay:target { видимость: видимый, непрозрачность: 1, } Источники питания серии Rohde & Schwarz NGE100 Источники питания серии Rohde & Schwarz NGE100 ×

• R&S NGE102 с двумя или R&S NGE103 с тремя каналами
• Макс. выходная мощность 66 Вт с R&S NGE102, 100 Вт с R&S NGE103 (33,6 Вт на канал)
• Макс. выходное напряжение 32 В на канал (до 64 В/96 В при последовательной работе)
• Макс. выходной ток 3 А на канал (до 6 А/9 А при параллельной работе)

Серия источников питания NGE100 Серия источников питания R&S NGE100 состоит из надежных, высокопроизводительных и доступных по цене приборов. Они обеспечивают высокую эффективность в сочетании с низким уровнем пульсаций, а также множеством функций комфорта, которые обычно не встречаются в этом классе источников питания.

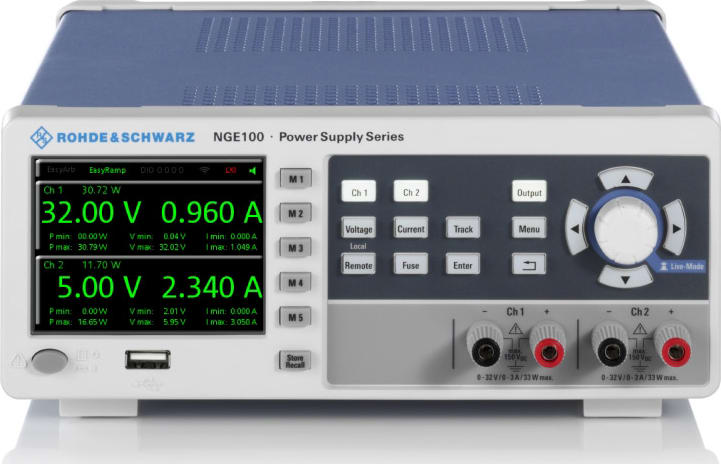

Серия источников питания R&S NGE100 состоит из двухканального источника питания R&S NGE102 и трехканального источника питания R&S NGE103. Оба прибора обеспечивают выходную мощность до 33,6 Вт на канал.
Обзор модели NGE102 NGE103 Количество выходных каналов 2 3 Макс. выходная мощность 66 Вт 100 Вт Выходная мощность на канал макс. 33,6 Вт макс. 33,6 Вт Выходное напряжение на канал от 0 В до 32 В от 0 В до 32 В Выходной ток на канал от 0 А до 3 А от 0 А до 3 А
В отличие от большинства источников питания этого класса, источники питания R&S NGE100 имеют 100 % электрически эквивалентные выходные каналы. Все выходы не заземлены и защищены от короткого замыкания. Выходные каналы можно объединять последовательно или параллельно для достижения более высоких напряжений или более высоких токов (до 96 В/9 А при использовании всех трех каналов R&S NGE103).

Всеми основными функциями источников питания R&S NGE100 можно управлять с помощью прямых клавиш на передней панели. Поворотная ручка играет центральную роль в регулировке напряжения и тока и установке пределов для многоцелевых функций защиты. Рабочие условия всех каналов отображаются на экране одновременно. Активные каналы обозначаются подсвеченной клавишей канала. Активные выходы отображаются зеленым цветом при работе в режиме постоянного напряжения и красным цветом при работе в режиме постоянного тока. Неактивные выходы отображаются желтым цветом.

Для защиты прибора и тестируемого устройства (DUT) источники питания R&S NGE100 обеспечивают ряд защитных функций. Для каждого канала пользователи могут отдельно устанавливать максимальный ток (электронный предохранитель, защита от перегрузки по току, OCP), максимальное напряжение (защита от перенапряжения, OVP) или максимальную мощность (защита от перегрузки по мощности, OPP). При достижении такого предела соответствующий выходной канал будет отключен. Защита от перегрева (OTP) предотвращает перегрев прибора

В промышленных приложениях источники питания часто устанавливаются в стойки 19′. Комплект для монтажа в стойку R&S HZC95 позволяет монтировать источники питания в стойки, в том числе в сочетании с тестовыми приборами R&S HMC. Источники питания R&S NGE100 могут управляться дистанционно через USB или опционально через Ethernet или даже через беспроводную локальную сеть.

Простота эксплуатации
Удобные функции для специальных приложений

В некоторых приложениях требуется, чтобы пользователь изменял напряжение или ток во время тестовой последовательности, например, для имитации различных условий зарядки аккумулятора. В этом случае функция EasyArb является удобным решением, которое обычно не встречается в базовых источниках питания. EasyArb позволяет пользователю программировать последовательности время/напряжение или время/ток вручную через пользовательский интерфейс или через внешние интерфейсы.

Иногда тестовые последовательности должны имитировать рабочие условия, в которых необходимо избегать резкого повышения напряжения питания. Функция EasyRamp серии источников питания R&S NGE100 предлагает решение. Выходное напряжение может непрерывно увеличиваться в течение периода времени от 10 мс до 10 с. Конечно, функциями EasyArb и EasyRamp можно управлять вручную или с помощью пульта дистанционного управления.



Простое управление

Всеми основными функциями источника питания R&S NGE100 можно управлять с помощью прямых клавиш на передней панели — нет необходимости пробираться через дебри меню. Просто нажмите клавишу ‘Voltage’, выберите выходной канал и с помощью поворотной ручки или клавиш со стрелками отрегулируйте требуемое напряжение с шагом до 10 мВ. Постоянный выходной ток можно аналогичным образом установить с шагом до 1 мА.

Если каналы должны работать одновременно, например, для увеличения напряжения устройства с ±12 В до ±15 В, нажмите клавишу ‘Track’, выберите два канала для положительного и отрицательного напряжения и отрегулируйте два напряжения. Поворотная ручка симметрично регулирует два напряжения. Активация или деактивация электронных предохранителей так же проста — простым нажатием одной клавиши на передней панели.





Выполняемые функции защиты всегда отображаются на экране
Выполняемые функции защиты всегда отображаются на экране × Цветовая кодировка рабочих состояний

Все рабочие состояния наглядно отображаются на 3,5′
QVGA-дисплее (320 × 240 пикселей), включая выходную мощность и состояние любых защитных функций. Цвета указывают на различные рабочие состояния:

• Активные выходы отображаются зеленым цветом при работе в режиме постоянного напряжения и красным цветом при работе в режиме постоянного тока
• Неактивные выходы отображаются желтым цветом. Всякий раз, когда канал находится в режиме настройки, цвет дисплея меняется на синий

Функции отслеживания и связи

Отдельные выходные каналы могут функционировать как отдельные источники питания, но демонстрируют свою универсальность при объединении. Работая параллельно, можно достичь более высоких токов, последовательно соединенные каналы выдают более высокие напряжения. Функция отслеживания позволяет пользователю изменять напряжение на всех каналах параллельно для очень удобной работы.

Функция связи электронного предохранителя делает прибор еще более универсальным. Пользователи могут настроить источник питания таким образом, чтобы все каналы отключались, если один канал достигает своего предела. Или его можно настроить так, чтобы один канал оставался работающим, например, чтобы вентилятор оставался включенным для охлаждения проверяемого устройства. Состояние предохранителей и всех других защитных функций всегда отображается на дисплее.




Различные рабочие состояния обозначены цветами: режим постоянного напряжения обозначен зеленым цветом, режим постоянного тока — красным, неактивные каналы обозначены желтым цветом, синий цвет указывает на то, что канал находится в режиме настройки.
Различные рабочие состояния обозначены цветами: режим постоянного напряжения обозначен зеленым цветом, режим постоянного тока — красным, неактивные каналы обозначены желтым цветом, синий цвет указывает на то, что канал находится в режиме настройки. ×
Пять клавиш памяти для сохранения/вызова настроек прибора

Часто используемые настройки прибора можно легко сохранить/вызвать с помощью пяти клавиш памяти на передней панели.

Возможности подключения — все, что вам нужно
Передние разъемы с винтовыми гнездами 4 мм

Выходные разъемы на передней панели источников питания R&S NGE100 могут удерживать 4-миллиметровые штекеры типа «банан» или зажимать зачищенные кабели, как это часто бывает в образовательных приложениях. Конструкция разъемов достаточно прочна, чтобы выдержать поколения студентов.

Интерфейс USB (виртуальный COM-порт и класс TMC)

Через интерфейс USB прибором можно управлять с внешних ПК.

Интерфейс LAN (LXI) со встроенным веб-сервером (опция R&S NGE-K101)







Интерфейс LAN (LXI) со встроенным веб-сервером (опция R&S NGE-K101). Интерфейс LAN (LXI) со встроенным веб-сервером (опция R&S NGE-K101). × Помимо стандартного разъема USB, источники питания R&S NGE100 предлагают дополнительный интерфейс Ethernet, который может быть активирован заказчиком с помощью ключевого кода, который заказывается отдельно. Эта опция позволяет пользователю дистанционно управлять всеми параметрами прибора. Можно использовать фиксированный IP-адрес или, в качестве альтернативы, функцию DHCP для назначения динамических IP-адресов. Функция Ethernet предлагает веб-сервер, который может использоваться стандартными веб-браузерами (например, Internet Explorer).

Источники питания серии R&S NGE100 сертифицированы LXI в соответствии с версией 1.4 (LXI Core 2011).

Беспроводная локальная сеть, уникальная в своем классе (опция R&S NGE-K102)



Беспроводная локальная сеть, уникальная в своем классе (опция R&S NGE-K102). Беспроводная локальная сеть, уникальная в своем классе (опция R&S NGE-K102). × Альтернативой удаленному управлению источниками питания серии R&S NGE100 является использование интерфейса беспроводной локальной сети. Активируемый с помощью кода ключа (опция заказывается отдельно), модуль беспроводной локальной сети поддерживает режим КЛИЕНТА, что означает, что приборы автоматически подключаются к сети. Также можно подключать другие источники питания или другие испытательные приборы. С помощью браузера можно управлять всеми подключенными приборами через Интернет. В типичном классе для учащихся это позволяет учителю управлять всеми инструментами учащихся или устанавливать для них определенные начальные условия.

Примечание: Функциональность беспроводной локальной сети доступна не во всех регионах из-за нормативных требований, действующих в конкретной стране.

Канал 1 дополнительного цифрового интерфейса ввода-вывода используется в качестве входа триггера. Канал 1 дополнительного цифрового интерфейса ввода-вывода используется в качестве входа триггера. ×
Цифровой вход/выход триггера (4 бита) на задней панели (опция R&S NGE-K103)

Еще одной опцией для серии источников питания R&S NGE100 является набор 4-битных цифровых интерфейсов ввода/вывода, которые можно индивидуально использовать в качестве входов или выходов триггера. Аналогично другим опциям, аппаратная часть опции R&S NGE-K103 уже установлена, функциональность активируется с помощью ключевого кода.
