KL6xxx | Связь

Последовательный интерфейс KL6001 позволяет подключать устройства с интерфейсом RS232. Интерфейс работает в соответствии со стандартами CCITTВ V.28/DINВ 66В 259-1. Устройство, подключенное к терминалу, взаимодействует с устройством автоматизации через шинный соединитель. Активный канал связи работает независимо от вышестоящей шинной системы в полнодуплексном режиме со скоростью до 19 200 В бод. Интерфейс RS232 гарантирует высокую помехоустойчивость за счет электрически изолированных сигналов.

Последовательный интерфейс KL6041 позволяет подключать устройства с интерфейсом RS422 или RS485. Устройство, подключенное к терминалу, взаимодействует с устройством автоматизации через шинный соединитель. Активный канал связи работает независимо от вышестоящей шинной системы в полнодуплексном или полудуплексном режиме на скорости до 115,2 В кбод. Передача дифференциальных сигналов соответствует RS422 и гарантирует высокую помехоустойчивость за счет электрически изолированных сигналов.

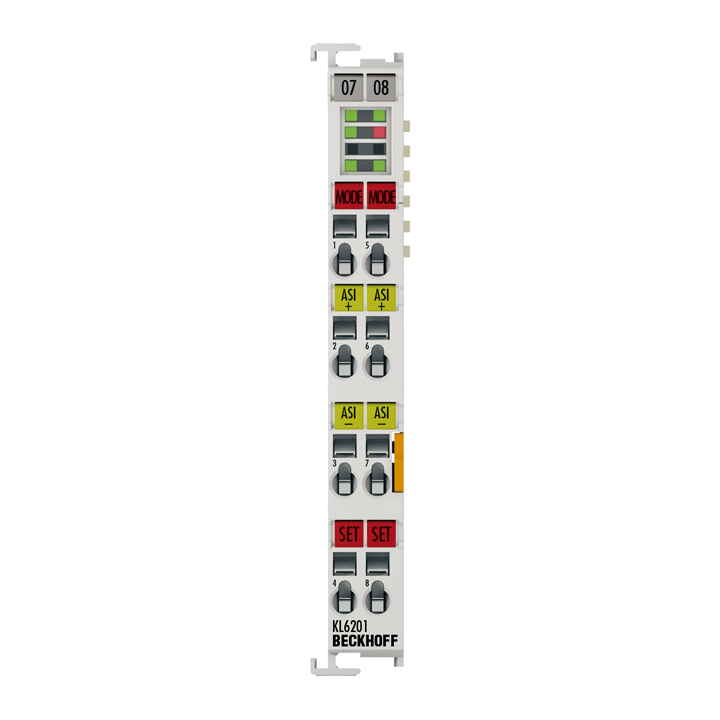

Главный терминал AS-Interface является расширенным главным устройством в соответствии с профилем M3 и обеспечивает прямое подключение подчиненных устройств AS-Interface. Интерфейс, совместимый с AS-Interface, поддерживает цифровые и аналоговые подчиненные устройства версий 2.0 и 2.1, подчиненные устройства безопасности и подчиненные устройства с комбинированным типом транзакции 1 (профиль S-7.3 и 7.4). Обмен данными процесса, параметризация и диагностика не зависят от полевой шины. Вместе с различными шинными соединителями KL6211 представляет собой универсальный шлюз AS-Interface/полевой шины. Вместе с BK3120 для связи с KL6211 можно использовать службы PROFIBUS DP V1. В отличие от главного терминала AS-Interface KL6201, KL6211 имеет контакты питания. Это обеспечивает прямое подключение к источнику питания AS-Interface через клемму потенциальной подачи AS-Interface KL9520 или клемму источника питания KL9528.

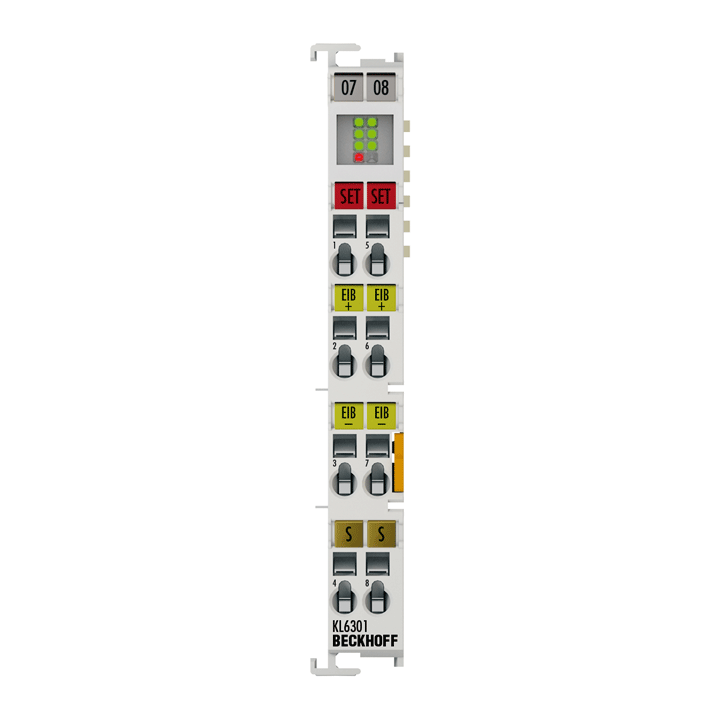

Шинный терминал KL6301 KNX/EIB интегрирован в сеть KNX/EIB и может принимать/передавать данные с/на другие устройства KNX/EIB. Благодаря интеграции в систему шинных терминалов компоненты KNX/EIB также могут быть интегрированы в шинные системы более высокого уровня, такие как Ethernet. Шинный терминал вводится в эксплуатацию или настраивается с помощью функциональных блоков TwinCAT. Светодиоды состояния напрямую указывают на состояние шины. Терминал KNX/EIB работает независимо от используемой шинной системы. Несколько KL6301 можно использовать с одним шинным копплером или контроллером шинного терминала. Можно получить до 256 групповых адресов, отправка ограничивается только приложением.

Главный терминал MP-Bus обеспечивает прямое подключение подчиненных устройств MP-Bus. MP-Bus был разработан Belimo для подключения клапанов, дроссельных клапанов, воздушных клапанов и противопожарных заслонок для систем вентиляции окон. К KL6771 можно подключить до шестнадцати полевых устройств, восьми приводов и восьми датчиков. Обмен данными процесса не зависит от полевой шины. Шинный терминал настраивается и вводится в эксплуатацию с помощью функциональных блоков TwinCAT. Светодиоды состояния напрямую указывают на состояние шины. Несколько терминалов KL6771 можно подключить к одному и тому же шинному соединителю или контроллеру шинного терминала.

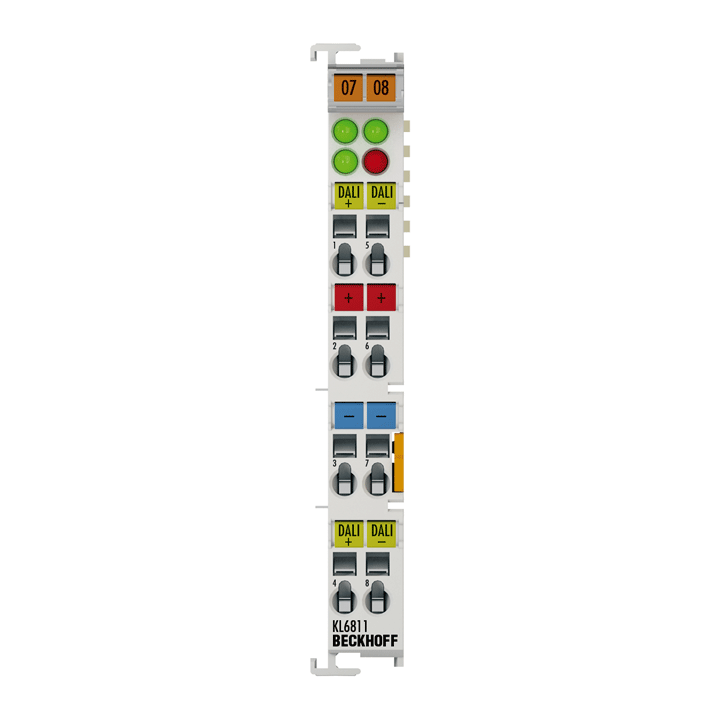

KL6811 позволяет подключать до 64 подчиненных устройств DALI. Программное обеспечение KS2000 обеспечивает простую настройку через ПК, который напрямую соединен с шинным соединителем через интерфейс RS232 или через полевую шину. KL6811 содержит встроенный источник питания шины DALI с гальванически изолированным выходным напряжением. Для работы подчиненных устройств DALI не требуются дополнительные компоненты. KL6811 работает независимо от полевой шины.

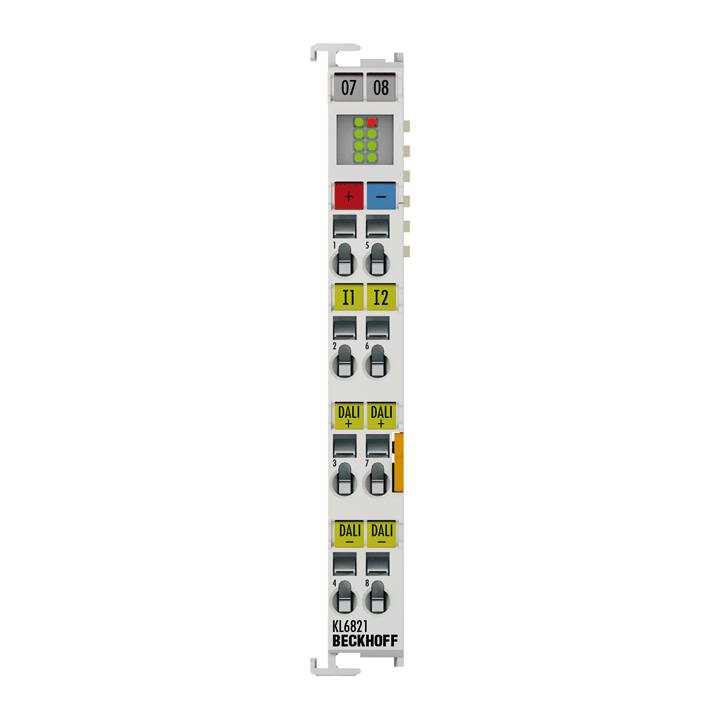

KL6821 позволяет подключать до 64В DALI/DALI-2 ведомых устройств и 64В DALI-2 входных устройств. Программное обеспечение KS2000 обеспечивает простую настройку через ПК, который напрямую соединен с шинным соединителем через интерфейс RS232 или через полевую шину. Работа выполняется исключительно через функциональные блоки TwinCAT. KL6821 содержит интегрированный, переключаемый источник питания шины DALI с гальванически изолированным выходным напряжением. Для работы устройств DALI/DALI-2 не требуются дополнительные компоненты.

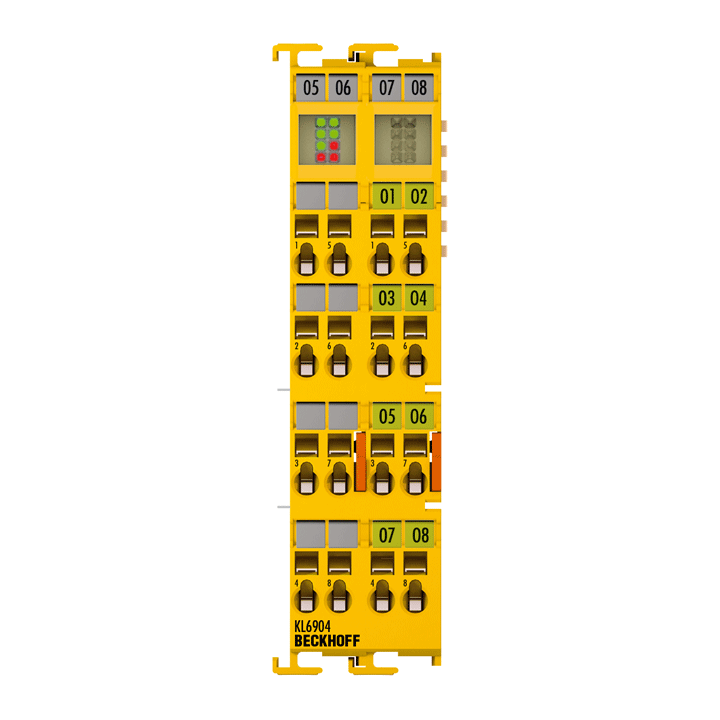

TwinSAFE позволяет объединять в сети до 1024 устройств TwinSAFE. Логический терминал шины KL6904 TwinSAFE может устанавливать 15 соединений (соединение TwinSAFE). Несколько логических терминалов каскадируются в пределах сети. Терминал шины оснащен сертифицированными блоками функций безопасности, которые настраиваются в соответствии с реализуемым приложением. Таким образом, можно легко выбирать и связывать такие функции, как аварийная остановка, мониторинг защитной двери и т. д. Все функциональные блоки можно свободно соединять между собой и дополнять такими операторами, как AND, OR и т. д. Необходимые функции настраиваются с помощью TwinCAT System Manager и загружаются в логический терминал KL6904 через полевую шину. Логический терминал TwinSAFE имеет четыре безопасных локальных выхода, поэтому приложения безопасности можно реализовать всего с двумя компонентами (KL1904 и KL6904).
