Наборы инструментов для КИМ
Модульные системы крепления Mitutoyo CMM, созданные по последним инженерным стандартам, предлагают высокую производительность, универсальность, организованную эффективность и долгий срок службы при экономичном использовании.
Наборы крепления Mitutoyo CMM ECO-FIX
Наборы крепления Mitutoyo CMM ECO-FIX для модульных систем CMM и системы визуального измерения хорошо подходят для удержания различных размеров и типов деталей для более точных и эффективных измерений. Дизайн набора крепления сочетает в себе преимущества операционной модульности с более низкими затратами, включая снижение или устранение затрат на жесткое крепление и настройку. Система состоит из хорошо обозначенных, цветных компонентов, предназначенных для упрощения требований к измерению деталей.
- Магнитные или резьбовые крепежные точки обеспечивают быструю и простую настройку.
- Первоначальные работы по установке могут быть выполнены и перенастроены всего за несколько минут для быстрой подготовки измерений в будущем.
- Крепления могут быть собраны и хранимся для удовлетворения всех общих требований к измерению деталей по мере необходимости.
- Основные пластины имеют жесткое покрытие, а другие компоненты механически обработаны для долговечности.
Технические характеристики
| № заказа: | Описание набора: | Изображение продукта: | Количество предметов: | Компоненты набора: |
|---|---|---|---|---|
| K515432 | Fixing plate for MRS-400 | – | 1 | Plate size LxWxD: 120x415x15mm |
| K515433 | Fixing plate for MRS-600 | – | 1 | Plate size LxWxD: 120x730x15mm |
| K551048 | Eco-Fix Kit S | – | 59 | Base Plate (250x250mm), location pins, straight pins (threaded), adjustable pins, receiver brackets, spring clips, v-block, cone receiver, stopper element, back square, slotted nuts, Allen wrenches (2, 3, 4, 5mm), spanner, M6 screws/washers |
| K551089 | Eco-Fix Kit MAG S | – | 70 | Base Plate (250x250mm), location pins, adjustable pins, receiver brackets, magnetic receivers, slotted nuts, Allen wrenches (2, 3, 4, 5mm), spanner, M6 screws/washers |
| K551090 | Eco-Fix Kit MAG L | – | 79 | Base Plate (500x400mm), location pins, adjustable pins, receiver brackets, magnetic receivers, slotted nuts, Allen wrenches (2, 3, 4, 5mm), spanner, M6 screws/washers |
| K551123 | Location Pins 1 | – | 27 | Location pins ø12: L13mm, L25mm, L50mm, L100mm. Location pins ø12mm w/hole ø6 mm, Adjustable location pins ø12mm |
| K551124 | Location Pins 2 | – | 27 | Location pins ø20: L13mm, L25mm, L50mm, L100mm. Location pins ø20mm w/hole ø6 mm, Adjustable location pins ø20mm |
| K551125 | Clamping Elements 1 | – | 10 | Straight pin with thread, Spring clip ø8xL40mm, Spring clip ø8xL60mm |
| K551126 | Supporting Elements 1 | – | 17 | Flat top ø12mm, Stopper element mini ø12mm, Back square mini ø12mm, V-block mini ø12mm, Sphere top ø12mm, Cone receiver mini ø12mm |
| K551127 | Supporting Elements 2 | – | 17 | Flat top ø20mm, Stopper element mini ø20mm, Back square mini ø20mm, V-block mini ø20mm, Sphere top ø20mm, Cone receiver mini ø20mm |
| K551128 | Straight Pins | – | 35 | Straight pin mini ø6: 20, 40, 60mm, Straight pin mini ø8: 30, 50, 65, 85mm |
| K551186 | CMM Base Plate AS/AV544 | – | 1 | Plate size LxWxD: 570x540x15mm |
| K551187 | CMM Base Plate AS/AV574 | – | 1 | Plate size LxWxD: 605x840x15mm |
Похожие товары
-

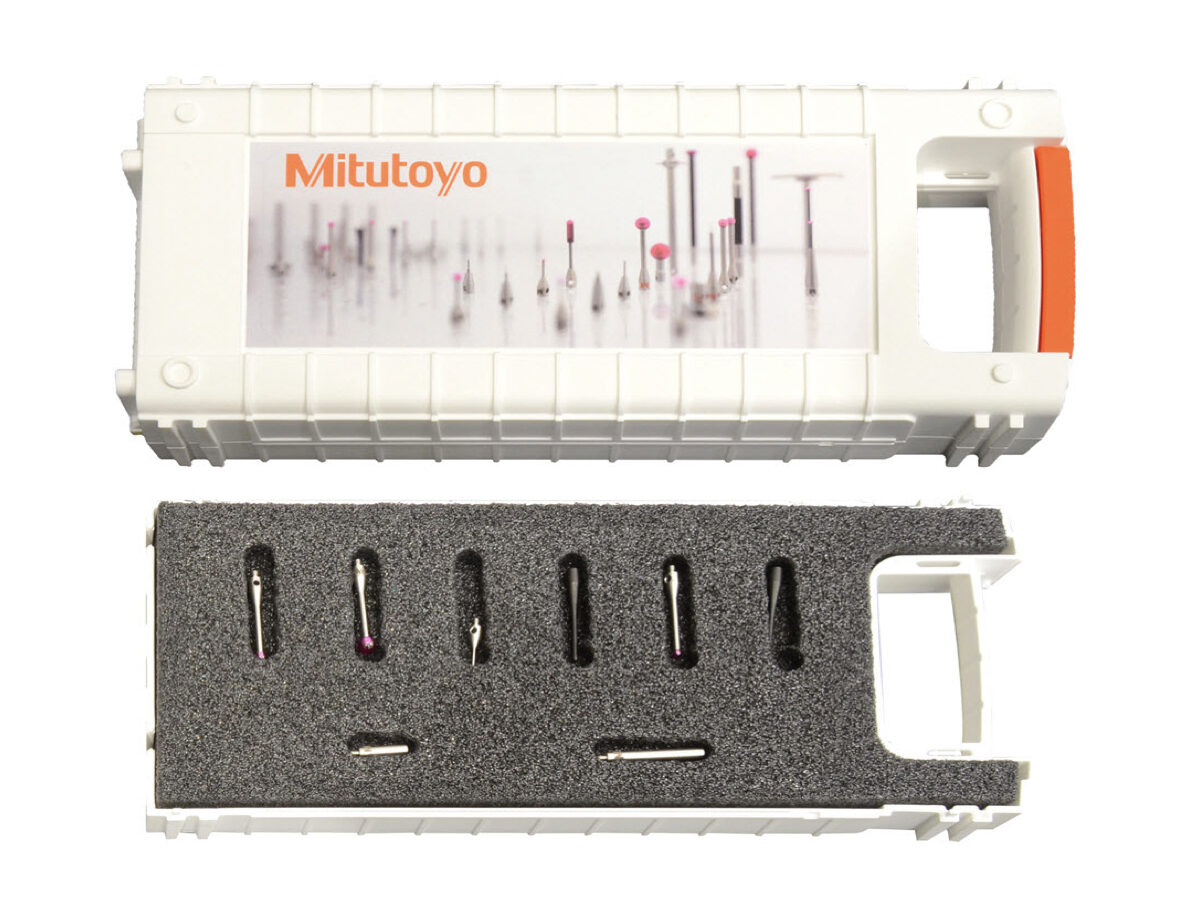

Комплекты зондов для датчиков КИМ
Для обеспечения высоких стандартов промышленного качества необходимы универсальность, гибкость и безукоризненная форма для достижения абсолютной точности. Щупы Mitutoyo предлагают выдающуюся точность, передовые технологии и отличное соотношение цены и качества.
-

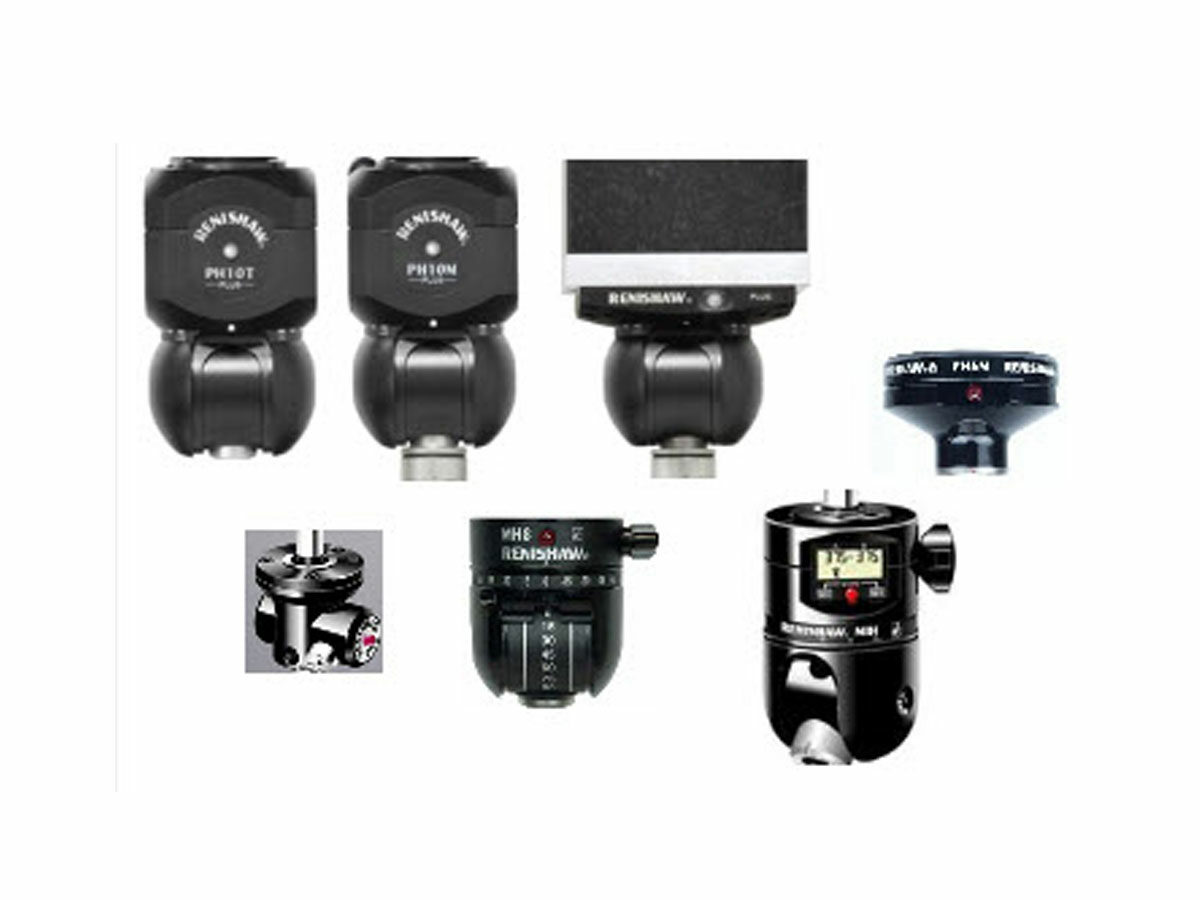

Зондикапы
Mitutoyo предоставляет разнообразные измерительные головки для КИМ, способствующие использованию различных измерительных систем, что увеличивает функциональность координатно-измерительных машин Mitutoyo и улучшает эффективность измерений в большинстве приложений.
-

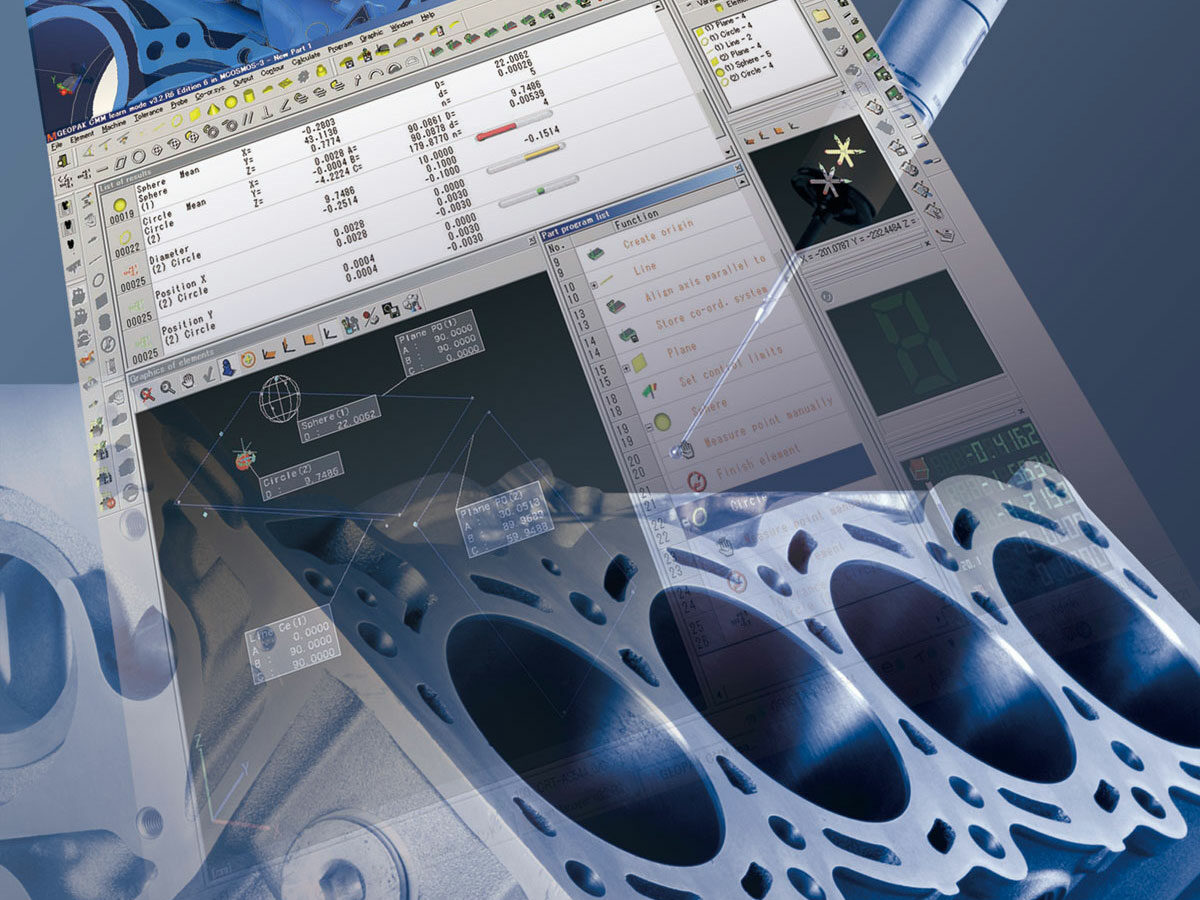

Программирование искусственного интеллекта
