EL1259 | EtherCAT Terminal, 8-channel digital input + 8-channel digital output, 24В VВ DC, 1В Вµs, 0.5В A, multi-timestamp
0,00 ₽The 16-channel EL1259 digitalВ EtherCAT Terminal combines the functions of the EL1258 – eight multi-timestamp inputs – with those of the EL2258 – eight multi-timestamp outputs. The high channel density in conjunction with time stamping of the signals enables fast, efficient processes through optimized sensor and actuator control. The EL1259 is also synchronized with other devices through the distributed clocks system, so that events in the whole system can be measured with a uniform timebase. The combination of DC-switched inputs and outputs within one terminal can be used for local switching tasks.
-
EL1852 | EtherCAT Terminal, 8-channel digital input + 8-channel digital output, 24В VВ DC, 3В ms, 0.5В A, flat-ribbon cable
0,00 ₽Цифровой терминал EtherCAT EL1852 объединяет восемь цифровых входов и восемь цифровых выходов на одном устройстве. Состояние сигнала каналов отображается светодиодами. EL1852 обеспечивает высокую плотность размещения 16 каналов. 20-контактная контактная полоса обеспечивает надежное подключение штекерных разъемов с использованием контакта смещения изоляции, как это обычно бывает в ленточных кабелях и специальных круглых кабелях. Это значительно упрощает разводку многих каналов.
-
EL1859 | EtherCAT Terminal, 8-channel digital input + 8-channel digital output, 24В VВ DC, 3В ms, 0.5В A
0,00 ₽The digital EL1859 EtherCAT Terminal combines eight digital inputs and eight digital outputs on a single device. The signal state of the channels is indicated by LEDs. The reference ground for all inputs is the 0В VВ DC power contact, the outputs are fed via the 24В V power contact.
-
EL3078 | EtherCAT Terminal, 8-channel analog input, multi-function, В±10В V, В±20В mA, 16В bit, single-ended, 2В kspsNew
0,00 ₽The EL3072, EL3074, and EL3078 analog input terminals record 10В V / 20В mA standard signals with 16-bit resolution and up to 2000 measured values per second. Each channel can be parameterized individually via the controller/TwinCAT, signals in the range of -10…+10 V, 0…+10 V, -20…+20 mA, 0…+20 mA, and 4…+20 mA can be processed by each channel. In terms of electrics, the voltage and current signals must be connected to different terminal points. The voltage and current inputs are single-ended, which means that one connection point of each channel is already connected in the terminal to +24В V or GND and no longer needs to be wired separately. With a technical measuring range of В±107% of the nominal range, the terminals also support commissioning with sensor values in the limit range and the evaluation according to NAMUR NE43.
-

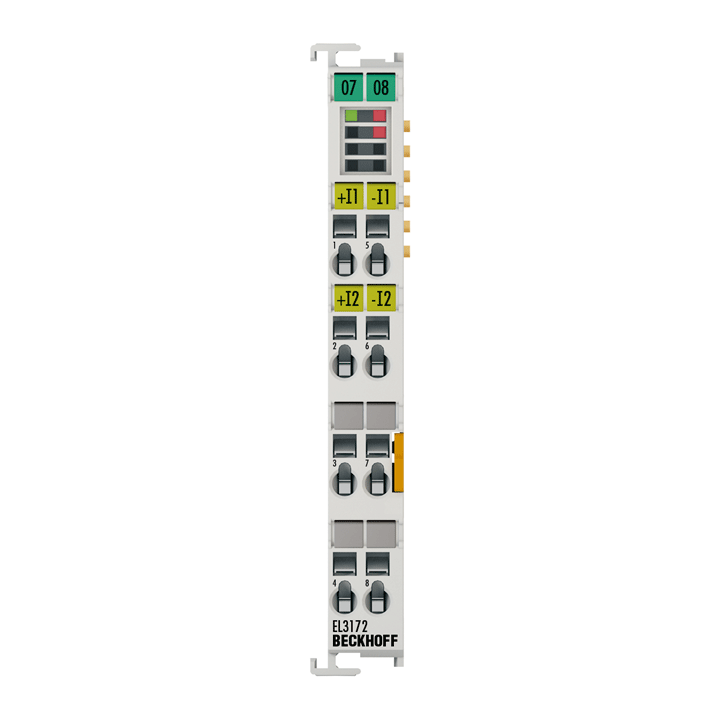

EL3172 | EtherCAT Terminal, 2-channel analog input, multi-function, В±10В V, В±20В mA, 16В bitPreferred type
0,00 ₽The EL3172 analog input terminal supplements the EL3174, thus 2-channel and 4-channel universal input terminals are now available in the EL31xx family. The EL3172 has two single parameterizable inputs. Signals in the range В±10В V or В±25В mA can be processed by each channel, therefore of course also unipolar 0…10В V or 0/4…20В mA. Each channel should be set by the controller to U or I mode via CoE. The input voltage or current is digitized with a resolution of 16В bits, and is transmitted (electrically isolated) to the higher-level automation device. With a technical measuring range of В±107% of the nominal range 10В V/20В mA and the 25В mA measuring range, the terminal also supports the commissioning with sensor values in the limit range and the evaluation according to NAMUR NE43. The two differential inputs are electrically isolated from each other and from the fieldbus.
-
EL3204-0162 | EtherCAT Terminal, 4-channel analog input, multi-function, В±10В V, RTD (Pt100), 12В bit, single-ended
0,00 ₽The EL3204-0162 analog input terminal allows the direct connection of resistance sensors for temperature measurement on two channels and at the same time the connection of two 10 V signals on two further channels. The EtherCAT Terminal circuit can operate sensors using the 2-wire technique. A microprocessor handles linearization across the whole temperature range, which is freely selectable. Sensor malfunctions such as broken wires are indicated by error LEDs.
-
EL4072 | Терминал EtherCAT, 2-канальный аналоговый выход, многофункциональный, ±10 В В, ±20 В мА, 16 В бит, 2 В kspsНовый
0,00 ₽Аналоговые выходные клеммы EL4072, EL4074 и EL4078 выводят стандартные сигналы 10 В/20 мА с разрешением 16 бит и до 2000 значений в секунду. Каждый канал может быть параметризован индивидуально через контроллер/TwinCAT. Все известные стандартные сигналы в диапазоне ±10 В и ±20 мА могут быть выведены на канал – например, 4–20 мА. Токовые выходы также могут управлять резисторами с высокой нагрузкой и сообщать о перегрузке или обрыве провода или, в случае выхода напряжения, о коротком замыкании. Выходы напряжения и тока спроектированы как несимметричные, что означает, что одна точка подключения каждого канала уже подключена в клемме к +24 В или GND и больше не требует отдельного подключения. EL4072 и EL4074 имеют контакты 24В В/0В В для питания исполнительных механизмов. С техническим диапазоном выходного сигнала ±107% от номинального диапазона каналы могут даже передавать нестандартные уставки, например, для целей сообщения об ошибках.
-
EL4074 | EtherCAT Terminal, 4-channel analog output, multi-function, В±10В V, В±20В mA, 16В bit, 2В kspsNew
0,00 ₽Аналоговые выходные клеммы EL4072, EL4074 и EL4078 выводят стандартные сигналы 10 В/20 мА с разрешением 16 бит и до 2000 значений в секунду. Каждый канал может быть параметризован индивидуально через контроллер/TwinCAT. Все известные стандартные сигналы в диапазоне ±10 В и ±20 мА могут быть выведены на канал – например, 4–20 мА. Токовые выходы также могут управлять резисторами с высокой нагрузкой и сообщать о перегрузке или обрыве провода или, в случае выхода напряжения, о коротком замыкании. Выходы напряжения и тока спроектированы как несимметричные, что означает, что одна точка подключения каждого канала уже подключена в клемме к +24 В или GND и больше не требует отдельного подключения. EL4072 и EL4074 имеют контакты 24В В/0В В для питания исполнительных механизмов. С техническим диапазоном выходного сигнала ±107% от номинального диапазона каналы могут даже передавать нестандартные уставки, например, для целей сообщения об ошибках.
-
EL4172 | EtherCAT Terminal, 2-channel analog output, multi-function, В±10В V, В±20В mA, 16В bit, 10 kspsNew
0,00 ₽The EL4172 and EL4174 analog output terminals output 10В V/20В mA standard signals with 16-bit resolution and up to 10,000В values per second – even with distributed clocks if necessary. Each channel can be parameterized individually using the control/TwinCAT and supports all common standard signals in the В±10В V and В±20В mA range, such as 4…20В mA. The current outputs can drive high load resistances and are equipped with 24В V/0В V contacts to supply actuators. With an extended output range of В±107В %, unconventional setpoints can also be output – for error reporting purposes, as an example.
-

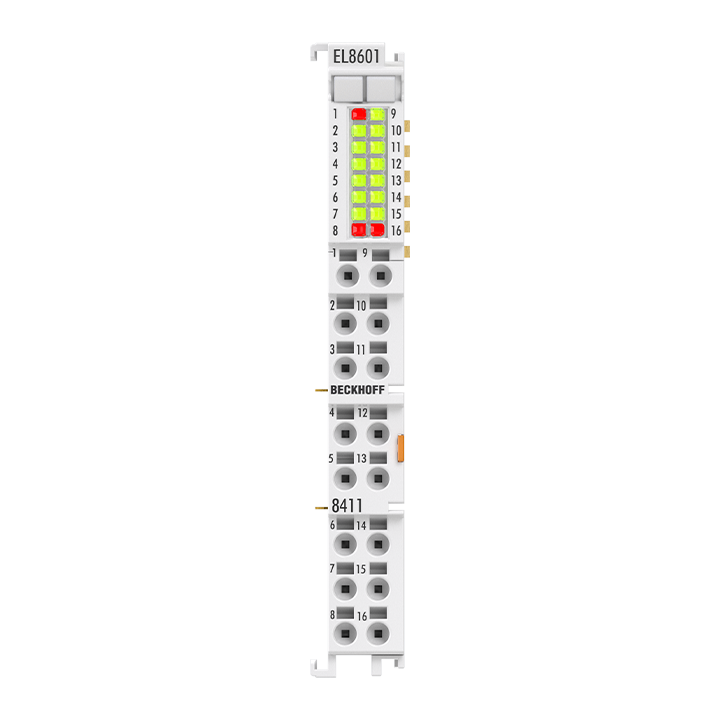

EL8601-8411 | Терминал EtherCAT, 12-канальный многоинтерфейсный интерфейс, 8 xВ DI, 1 xВ CNT, 4 xВ DO, 2 xВ PWM, 1 xВ AI, 1 xВ AO, 1 xВ ENC AB
0,00 ₽Терминал EtherCAT EL8601-8411 предлагает комбинацию до двенадцати интерфейсов сигналов (8×DI, 2×DO, 1×AI, 1×AO) и до девяти различных типов сигналов в установочном пространстве всего 12×мм. В дополнение к цифровым входам и выходам, один аналоговый вход и выход могут быть сконфигурированы как сигнал тока или напряжения. Цифровые входы с настраиваемым временем фильтрации также могут использоваться для 24×V×HTL-кодеров с дорожками A и B, включая функцию защелки и затвора, или как счетчик вверх/вниз с частотой счета до 100×кГц. Два из цифровых выходов могут использоваться как сигнал ШИМ, который может модулироваться как по ширине импульса, так и по частоте в диапазоне от 20×Гц до 25×кГц.
