ZC1570-AE

Общие характеристики Материал сердечника: Феррит Вес: 1,5 г Упаковка: 500 на 13 катушек Пластиковая лента: ширина 24 мм, толщина 0,37 мм, расстояние между карманами 16 мм, глубина кармана 6,1 мм Пайка/мойка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при стойкости к нагреву при пайке: максимум три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: протестировано по методу 215 MIL-STD-202 плюс дополнительная промывка водой. Дополнительная информация.

0,00 ₽

Категорий: ZC1570_ZC16xx, ZC1570-AE, Нет опто, Продукция, Силовые трансформаторы, Трансформеры

Описание

Характеристики

Электрические характеристики при 25 °C.

Номер детали (Наведите курсор для просмотра схем)	Индуктивность при 0 А (Гц) 1 (Допуск: &plusmn,10%)	Isat (А) 2	DCR макс. (Ом)		Утечка индуктивности макс. (Гн) 3	Коэффициент трансформации	Изоляция напряжение (Vrms) 4
Номер детали (Наведите курсор для просмотра схем)	Индуктивность при 0 А (Гц) 1 (Допуск: &plusmn,10%)	Isat (А) 2	Pri	Sec	Утечка индуктивности макс. (Гн) 3	Pri : Sec	Изоляция напряжение (Vrms) 4
ZC1570-AED	7,85	4,8	0,036	0,007	0,20	1 : 0,375	1500

Каталог

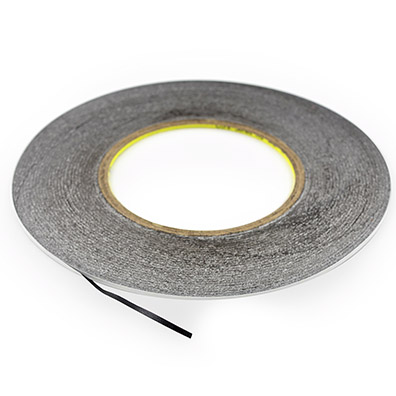

Двусторонняя клейкая лента IFIXIT (2 мм)
