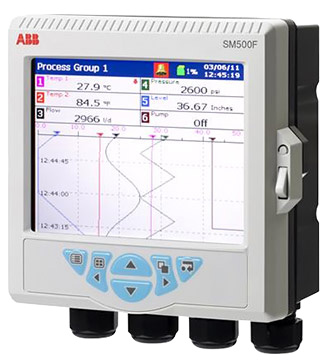

Видеографический рекордер ABB ScreenMaster 500F
08.10.2024
Видеоэндоскоп XLG3
Внимание! Данная модель снята с производства Технический эндоскоп XLG3 (General electric, США) является лучшим прибором дистанционного визуального контроля в классе видеоэндоскопических систем. Технологии использованные при его создании существенно обогнали аналогичные разработки других производителей. Длина сменных зондов до 9,6 м. ,диаметр от 3,9 мм, измерительная функция в режимах СТЕРЕО и ТЕНЬ, а также самая современная технология […]
Версия для печати Внимание! Данная модель снята с производства
Технический эндоскоп XLG3 (General electric, США) является лучшим прибором дистанционного визуального контроля в классе видеоэндоскопических систем. Технологии использованные при его создании существенно обогнали аналогичные разработки других производителей. Длина сменных зондов до 9,6 м. ,диаметр от 3,9 мм, измерительная функция в режимах СТЕРЕО и ТЕНЬ, а также самая современная технология измерений – 3D фазовые измерения. Источник света мощностью 75Вт по технологии HID – самый мощный свет для эндоскопических систем. Встроенные возможности для работы по сети Ethernet, выход в интернет, отправка результатов контроля по e-mail, цифровой вывод изображений на монитор VGA, возможность подключения клавиатуры, подключение устройств через USB порт , надежная операционная система Linux – одним словом, эндоскоп – компьютер. Для самых ответственных работ и научных исследований!
Новый ранцевый кейс для видеоэндоскопа VideoProbe
Руководство по дополнительным принадлежностям для видеоэндоскопов
Зонд Mentor Visual iQ2
Отправить запрос
| Система | |
| Размеры кейса: | |
| Стандартный: | 54,6 x 49,5 x 32,0 см (21,5 x 19,5 x 12,6 дюймов) |
| Высокий: | 54,6 x 60,9 x 32,0 см (21,5 x 24 x 12,6 дюймов) |
| Масса: | |
| В кейсе: | 21,8 кг (48 фунтов) |
| Без кейса: | 10,9 кг (24 фунта) |
| Зонды QuickChange Зонды с диаметрами 6,1 мм (0,242 дюйма), 5.0 мм (0,197 дюйма)и 8,4 мм (0,331 дюйма) | |
| Датчик изображения: | 1/6 Color SUPER HAD CCD |
| Число пикселей: | 440 000 пикселей |
| Датчик температуры | Встроенная система предупреждения о высокой температуре в зоне инспекции |
| Корпус камеры: | Титан |
| Артикуляция: | 360 All-Way |
| Объективы: | Объектив с двузаходной резьбой |
| Зонды с диаметром 3,9 мм (0,154 дюйма) | |
| Датчик изображения: | 1/10 Color SUPER HAD CCD |
| Число пикселей: | 90 000 пикселей |
| Корпус камеры: | Титан |
| Артикуляция: | 360 All-Way |
| Объективы: | Объективы с двузаходной резьбой |
| Ручной блок управления | |
| Размеры: | 39 x 18 x 13 см (15,4 x 7,1 x 5,1 дюймов) |
| Масса: | 1,81 кг (3,98 фунта) |
| Конструкция: | Корпус из поликарбаната, включающий амортизаторы из эластомера |
| Жидкокристаллический дисплей: | диагональ 16,3 см (6,4 дюйма), формат изображения16 x 9, 800 x 480 пикселей, WVGA |
| Яркость ЖК дисплея: | 380 нт (кд/м2) |
| Мощная лампа: | длина 2,4 м (8 футов) |
| Пользовательские элементы управления: | Джойстик и полный набор функциональных кнопок |
| Микрофон: | Встроенный микрофон для аудио-комментариевнаходится в центре верхней части ручного блока управления |
| Базовый блок | |
| Размеры: | 44 x 22 x 35 см (17,3 x 8,7 x 13,8 дюймов) |
| Масса: | 7,21 кг (15,90 фунтов) |
| Конструкция: | Алюминиевый каркас с полиуретановыми амортизаторами |
| Центральный процессор системы: | Intel Pentium M |
| Видеопроцессоры: | Несколько цифровых процессоров |
| Управление яркостью: | Автоматическое и переменное, регулируемые автоматическое усиление и выдержка |
| Системная память: | Внутренняя карта CompactFlash емкостью 2,7 Гбайт(стандартная) |
| Тип лампы: | Газоразрядная 75 Вт |
| Выходной световой поток лампы: | 4300 лм |
| Срок службы лампы: | В среднем 1000 ч |
| Ввод с клавиатуры: | Клавиатура интерфейса USB с шаровым манипулятором |
| Видеовыходы: | Переключаемый видеоразъем NTSC/PAL S-Video,стандартный 15-контактный PC |
| Видеовходы: | Автоматически распознаваемый NTSC/PAL S-Video |
| USB: | Три внешних порта USB 2.0 |
| Ethernet: | Встроенный порт Ethernet 10/100 Мбит |
| CompactFlash: | Один слот для карты CompactFlash (Type II) |
| Вход переменного тока: | Номинальный вход переменного тока:100240 В, 5060 Гц, 115 В, 400 Гц, до 275 Вт |
| Выход переменного тока: | До 100 Вт, разъем IEC320-2-2 тип F |
| Плавкий предохранитель переменного тока: | 6,3 А, 250 В, быстродействующий |
| Вход постоянного тока: | 1115 В постоянного тока, номинальное 12 В постоянного тока, до 150 Вт |
| Плавкий предохранитель постоянного тока: | 20 А, 600 В постоянного тока, быстродействующий |
| Разъемы аудиовыхода: | Встроенный динамик на передней панели, стереолинейный выход 3,5 мм, до 2 В эфф., стерео наушники3,5 мм |
| Разъемы аудиовхода: | Микрофон 3,5 мм |
| Условия эксплуатации | |
| Температураэксплуатации системы: | От -4F до 115F (от -20C до 46C) При температуре ниже32F (0C) жидкокристаллическому дисплею нужно |
| Температура эксплуатации зонда: | От -13F до 176F (от -25C до 80C) При температуре ниже 32F (0C) артикуляция снижается |
| Температура хранения: | От -13F до 140F (от -25C до 60C) |
| Относительная влажность: | До 95%, без конденсата |
| Влагозащищенность: | Зонды водонепроницаемы при давлении до 1 бар(14,5 psi, 10,2 м [33,5 фута] водяного столба) |
| Опасные среды: | Система не предназначена для использованияв опасных средах |
| Программное обеспечение | |
| Операционная система: | Многозадачная с опциями программного обеспечения рабочего стола |
| Пользовательский интерфейс: | Операции, управляемые раскрывающемся меню, джойстик и клавиатура |
| Диспетчер файлов: | Создание, переименование, копирование и удалениефайлов и папок |
| Измерения: | StereoProbe, ShadowProbe and сравнение |
| Программное обеспечение MDI (дополнительно): | Предоставляет определяемую пользователем управляемую инспекцию Создает файлы инспекции, совместимые |
| Данные аудио:WAV или MP3). Аудио PCM с видеозаписями в форматеMPEG2 | Совместимые с ПК 15-секундные файлы (формата WAV или MP3). Аудио PCM с видеозаписями в форматеMPEG2 |
| Элементы управления изображением: | Регулируемая яркость, выдержка от 1/10 000 с до 12 с. Переворот влево/вправо для коррекции бокового наблюдения. Стоп-кадр, переворот влево/вправо в реальном времени,в режиме стоп-кадра + улучшение кадра, разделение экрана |
| Цифровое увеличение: | От 1X до 3X плавное и 5-уровневое пошаговое Память, доступная пользователю: 2,7 Гбайт внутренней, количество внешней определяется пользователем |
| Комментарий: | Текстовые наложения и наложения в виде стрелок, а также логотипы, определенные пользователем |
| Элементы управления подвижностью: | Управление All-Way 360, Steer-and-Stay,возврат дистального конца в исходное положение |
| Управление лампой: | Вкл./Выкл., управляется меню |
| Обновления программного обеспечения: | обновляемое с помощью съемного носителя данных |
| Предупреждение о температуре: | Встроенная система предупреждения о повышенной температуре базового блока и дистального конца зонда |
| Запись DVD: | DVD+R, DVD-R, неподвижные изображения, аудиоклипы, запись в реальном времени видео MPEG2 и аудио PCM |
| Языки | Китайский, Чешский, Английский, Французский, Японский, Испанский, Русский, Немецкий,Итальянский, Португальский, Шведский или язык, определенный на заводе поставки |
Артикуляция дистального конца
| Длина | Прямой зонд |
| 2,0 м, 3,0 м и 4,5 м | Вверх/вниз 140мин, влево/вправо 140мин |
| 6,0 м | Вверх/вниз 130мин, влево/вправо 130мин |
| 8,0 м | Вверх/вниз 120мин, влево/вправо 120мин |
| 9,6 м | Вверх/вниз 110мин, влево/вправо 110мин |
Примечание. Реальная подвижность превышает минимальные значения, указанныев спецификациях
Измерение (поддерживаемые возможности)
| Возможность | ShadowProbe | StereoProbe | Сравнение |
| Длина/расстояние | * | * | * |
| Глубина | * | * | |
| Точка на линии | * | * | * |
| Неперпендикулярная длина | * | * | |
| Площадь | * | * | * |
| Многосегментная длина | * | * | * |
| Калибровка окружности | * | * | |
| Окна с трехкратным увеличением | * | * | * |
| 5 измерений на одно изображение | * | * | * |
Объективы
| Направление обзора | Цветовая метка объектива | Поле обзора* | Фокусное расстояние | Зонд диаметром 9 мм | Зонд диаметром 5 мм | Зонд диаметром 6,1 мм | Зонд диаметром 8,4 мм |
| Стандартные объективы | |||||||
| ПРЯМОЕ | НЕТ | 80 | 680 мм (0,243,15 дюйма) | PXT 480FG | |||
| ПРЯМОЕ | ОРАН ЖЕВЫЙ | 90 | 340 мм (0,121,57 дюйма) | PXT 490FN | |||
| ПРЯМОЕ | НЕТ | 50 | 50 мм (1,97 дюйма)бесконечность | PXT 550FF | XLG3T 6150FF | ||
| ПРЯМОЕ | БЕЛЫЙ | 50 | 12200 мм (0,477,87 дюйма) | PXT 550FG | XLG3T 6150FG | ||
| ПРЯМОЕ | ОРАН ЖЕВЫЙ | 80 | 320 мм (0,120,79 дюйма) | PXT 580FN | XLG3T 6180FN | ||
| ПРЯМОЕ | ЖЕЛТЫЙ | 90 | 20 мм (0,79 дюйма)бесконечность | XLG3T 6190FF | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 100 | 5120 мм (0,204,72 дюйма) | PXT 5100FG | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 120 | 5120 мм (0,204,72 дюйма) | XLG3T 61120FG | |||
| ПРЯМОЕ СКОШЕННОЕ | ФИОЛЕ ТОВЫЙ | 50 | 1280 мм (0,473,15 дюйма) | XLG3T 6150FB | |||
| ПРЯМОЕ | НЕТ | 40 | 250 мм (9,84 дюйма)бесконечность | XLG3T 8440FF | |||
| ПРЯМОЕ | БЕЛЫЙ | 40 | 80500 мм (3,1519,68 дюйма) | XLG3T 8440FG | |||
| ПРЯМОЕ | ЗОЛОТОЙ | 20 | 500 мм (19,68 дюйма)бесконечность | XLG3T 8420FF | |||
| ПРЯМОЕ | ЖЕЛТЫЙ | 80 | 25500 мм (0,9819,68 дюйма) | XLG3T 8480FG | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 120 | 5200 мм (0,207,87 дюйма) | XLG3T 84120FN | |||
| БОКОВОЕ | КОРИЧ НЕВЫЙ | 80 | 480 мм (0,163,15 дюйма) | PXT480SG | |||
| БОКОВОЕ | КРАСНЫЙ | 90 | 216 мм (0,080,63 дюйма) | PXT490SN | |||
| БОКОВОЕ | КОРИЧ НЕВЫЙ | 50 | 45 мм (1,77 дюйма)бесконечность | XLG3T 6150SF | |||
| БОКОВОЕ | ЗЕЛЕНЫЙ | 50 | 9160 мм (0,356,30 дюйма) | PXT550SG | XLG3T 6150SG | ||
| БОКОВОЕ | СИНИЙ | 120 | 4100 мм (0,163,94 дюйма) | XLG3T 61120SG | |||
| БОКОВОЕ | СИНИЙ | 100 | 4100 мм (0,163,94 дюйма) | PX T5100SG | |||
| БОКОВОЕ | КРАСНЫЙ | 80 | 120 мм (0,040,79 дюйма) | PXT580SN | XLG3T 6180SN | ||
| БОКОВОЕ | КОРИЧ НЕВЫЙ | 40 | 250 мм (9,84 дюйма)бесконечность | XLG3T 8440FF | |||
| БОКОРОЕ | ЗЕЛЕНЫЙ | 80 | 25500 мм (0,9819,68 дюйма) | XLG3T 8480SG | |||
| БОКОВОЕ | СИНИЙ | 120 | 4200 мм (0,167,87 дюйма) | XLG3T 84120SN | |||
| ShadowProbe Измерительные объективы | |||||||
| ПРЯМОЕ | БЕЛЫЙ | 50 | 1230 мм(0,471,18дюйма) | XLG3TM 6150FG | |||
| БОКОВОЕ | СИНИЙ | 50 | 724 мм(0,280,94дюйма) | XLG3TM 6150SG | |||
| StereoProbe Измерительные объективы | |||||||
| ПРЯМОЕ | ЧЕРНЫЙ | 50/50 | 545 мм(0,201,77дюйма | PXTM 45050FG | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 60/60 | 480 мм (0,163,15 дюйма) | PXTM 56060FG | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 60/60 | 480 мм (0,163,15 дюйма) | XLG3TM 616060FG | |||
| ПРЯМОЕ | ЧЕРНЫЙ | 60/60 | 450 мм (0,161,97 дюйма) | PXTM 45050SG | XLG3TM 846060FG | ||
| БОКОВОЕ | СИНИЙ | 50/50 | 445 мм (0,161,77 дюйма) | PXTM 45050SG | |||
| БОКОВОЕ | СИНИЙ | 45/45 | 250 мм (0,081,97 дюйма) | PXTM 54545SG | |||
| БОКОВОЕ | СИНИЙ | 50/50 | 250 мм (0,081,97 дюйма) | XLG3TM 615050SG | |||
| БОКОВОЕ | СИНИЙ | 60/60 | 450 мм(0,161,97дюйма) | XLG3TM 846060SG | |||
*Поле обзора определяется по диагонали.
**Помечает объектив с максимальной яркостью.
