UWB1-85

Общая спецификация Материал сердечника: Феррит Вес: 85 – 105 мг Упаковка: 750/7 бобины, 2500/13 бобины Пластиковая лента: ширина 12 мм, толщина 4 мм, расстояние между карманами 8 мм, глубина кармана 3,05 мм Пайка/мойка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы пола при Устойчивость к нагреванию при пайке: максимум три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: протестировано по методу MIL-STD-202 215 плюс дополнительная промывка водой. Дополнительная информация

2025,00 ₽

Артикул: UWB1-85EC Категорий: UWB1-85, Продукция, СШП, Трансформеры, Широкополосные ВЧ-трансформаторы

Описание

Характеристики

Электрические характеристики при 25 °C. Измерения приведены к сопротивлению 50 Ом.

Номер детали 1 (Наведите курсор для просмотра схем)	L мин. на обмотку (Гн) 2			Тестовая частота (кГц)	DCR макс. (мОм) 3			Имп. соотношение pri:sec	Вносимые потери (дБ)	Пропускная способность (МГц)
Номер детали 1 (Наведите курсор для просмотра схем)	Pri	Sec1	Sec2	Тестовая частота (кГц)	Pri	Sec1	Sec2	Имп. соотношение pri:sec	Вносимые потери (дБ)	Пропускная способность (МГц)
UWB1-85E_	3.6	3.6	3.6	100	45	45	45	1 : 1	1,5	1 8500

Каталог

Комплекты прожекторов GoLight

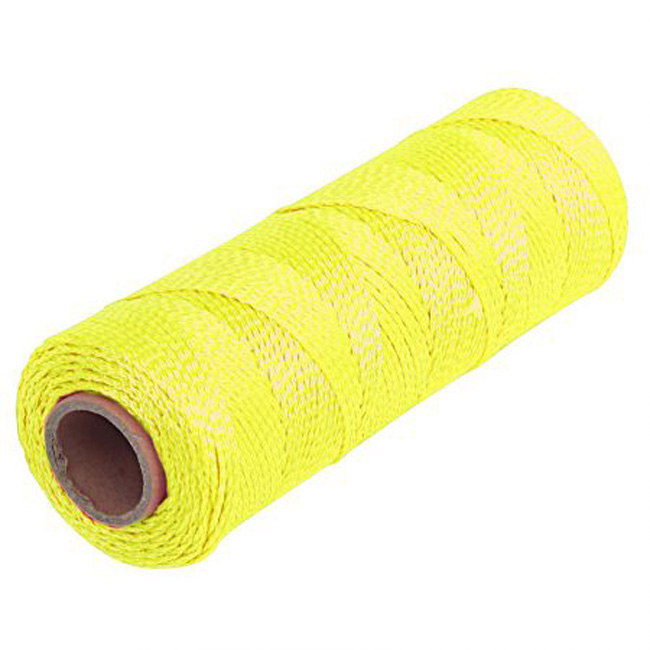

Goldblatt 500 футов флуоресцентный желтый нейлоновый леска Mason
