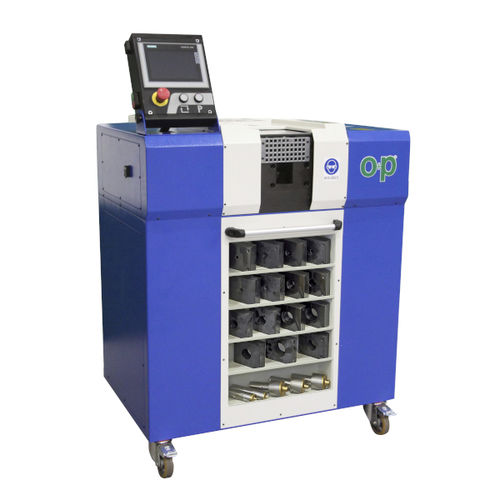

Устройство для развальцовки труб UNISPEED USFL90/37ES6/28

Технические характеристики

UNISPEED USFL 90/ 37 ES 6/28 — новая машина для орбитальной развальцовки концов гидравлических труб на 37° и 90°. Инновационная система зажима позволяет обрабатывать прямые и уменьшенные по размеру жесткие трубы, поэтому этот станок является идеальным решением для труб с изгибами до 180° с малым радиусом, например, профильных жестких труб, комбинированных стальных и шланговых соединений и т. д.

Машина, для которой требуется всего одна смена инструмента для выполнения операций развальцовки, использует процесс холодной орбитальной формовки для создания плоской и гладкой уплотнительной поверхности под углами 90° и 37° с подходящей шероховатостью для уплотнительного кольца. Различные возможности регулировки и конфигурации USFL 90/37 ES 6/28 позволяют получить развальцовку любого диаметра и толщины.

Новое электронное управление с цветным сенсорным дисплеем обеспечивает повышенную производительность и делает USFL 90/37 ES 6/28 особенно подходящим для серийного производства. Машина полностью программируема и настраиваема, с возможностью вызова ранее заданных рецептов.

Возможна развальцовка труб диаметром от 6 до 28 (толщина 2,5 мм) в зависимости от материала, из которого они изготовлены. USFL 90/37 ES 6/28 по запросу может быть оснащен двумя передними отсеками для держателей инструментов и автоматической системой смазки инструментов, которая действует посредством специального блока.

Инструменты для развальцовки на 90° для ORFS Parker доступны по запросу. Инструменты для развальцовки в соответствии со стандартами UNI ISO 8434-2 и DIN 3949.

• 90 РАЗВЕРТКА 37.4: 6 – 28×2,5 мм (1/4″-1″x0,1″)
• 37 РАЗВЕРТКА 37.4: 6 – 28×2,5 мм (1/4″-1″x0,1″ ‘)
• 90 FLARING AISI 316 TI: 6 – 18×2,5 мм (1/4″-5/8″x0,1″)
• 37 FLARING AISI 316 TI: 6 – 18×2,5 мм (1/4″-5/8 x 0,1 дюйма)

РАЗМЕРЫ Д x Ш x В 706 x 887 x 1430 мм (27,7 x 37,2 x 56,3 дюйма)
