Характеристики

Особенности:

• Осиальной и радиальной испытательной установки
• Частота: DC до 13 МГц
• Максимальное напряжение: ±40 В пиковое макс (AC+DC)
• Рабочая температура: 0°C до 55°C
• Разъем: 4-терминальная пара, BNC
• Соединение DUT: 4-терминальное
• Пропорциональная ошибка импеданса: ±5 x (f/10)², f: МГц
• Размеры (примерно): 124 (Ш) x 31 (В) x 62 (Г) мм
• Применяемые инструменты: 4263B, 4268A, 4279A, 4284A, 4285A, 4288A, 4294A, (4192A, 4194A, 4263A, 4278A)

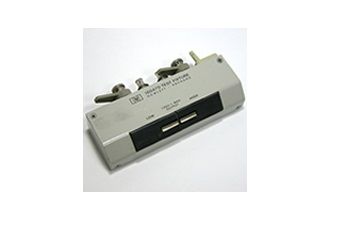

Agilent 16047A предназначен для оценки импеданса осевых/радиальных устройств с частотой до 13 МГц. 16047A использует контакты Кельвина, которые обеспечивают широкий диапазон измерения импеданса. Кончик контакта можно изменить в зависимости от формы устройства.
