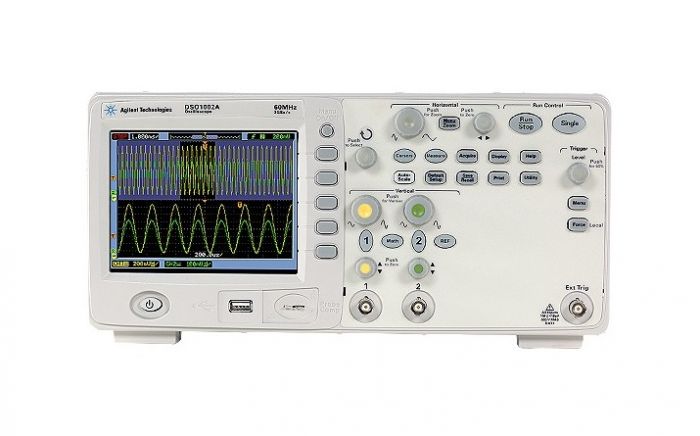

Цифровой осциллограф Agilent DSO-1012A

Дополнительные функции:

• Полоса пропускания: 100 МГц
• 2 аналоговых канала
• Скорость дискретизации 2 GSa/c на канал, 1 GSa/c на каждый канал
• Память 20 kpts на половину канала, 10 kpts на каждый канал
• Цветной ЖК-дисплей 5,7 дюйма с широкими углами обзора
• Режим «Истинное увеличение» для одновременного просмотра общей картинки и деталей
• 23 автоматические измерения, такие как частота и V p-p
• Режим последовательности позволяет записывать и воспроизводить захваченные волны
• Выборочный полосовой фильтр
• Расширенное триггерование ловит ускользающие сигналы
• Тестирование по маске “дойти/не дойти” автоматически обнаруживает отклоняющиеся волны
• Математика волн и функции FFT предоставляют информацию мгновенно

Agilent DSO1012A обеспечивает до 20 kpts на канал при скорости дискретизации 2 GS/s и оснащен ярким цветным ЖК-дисплеем. Двойной дисплей и режим True Zoom показывают ваш полный сигнал и детали увеличенной волны одновременно. Agilent DSO1012A оснащен 23 автоматическими измерениями напряжения, времени и частоты.

Независимо от того, ваша ли работа проектирование продуктов в НИОКР, обучение следующего поколения в образовании или тестирование в производстве или сервисе, осциллографы серии 1000 могут помочь вам выполнять задачи с уверенностью.

Мощная захват и отображение сигналов

• Широкий угол обзора, яркий цветной дисплей
• До 20 kpts памяти, до 8 раз больше, чем у других осциллографов
• До 2 GSa/s скорости дискретизации
• Одновременное отображение основной и увеличенной волн
• На 25% больше площади отображения при отключенных меню

Захватывайте длительные периоды с высоким разрешением. Модели серии 1000A обеспечивают до 20 kpts, а модели 1000B – до 16 kpts стандартной памяти. Осциллограф будет поддерживать высокое разрешение даже при более медленных настройках времени, так что вы сможете видеть детали ваших сигналов.

Ясность сигналов. Каждый осциллограф серии 1000 включает яркий цветной ЖК-дисплей (300 кд/м2). Вы можете быстро увидеть свой сигнал почти под любым углом. В отличие от традиционных осциллографов, которые всегда требуют, чтобы меню было включено, весь экран диагональю 5,7 дюйма доступен для полного отображения волн по мере необходимости.

Одновременное отображение основной и увеличенной волн. Двойной дисплей показывает ваш полный сигнал и увеличенные детали волны одновременно.

Расширенные возможности измерений

• 23 автоматических измерения
• Математика волн, включая FFT
• Стандартное тестирование по маске “дойти/не дойти”
• Последовательное получение до 1000 триггерных событий
• Выборочные цифровые фильтры: высокочастотные, низкочастотные, полосовые и подавляющие фильтры

23 автоматические измерения. Все осциллографы серии 1000 оснащены 23 автоматическими измерениями напряжения, времени и частоты. Нажмите клавишу Измерение, чтобы вывести три наиболее распространенных или отображать все одиночные измерения на экране одновременно.

Режим последовательности для упрощения отладки. Запишите до 1000 случаев триггерного события, а затем воспроизведите их, чтобы легко обнаружить сбои или другие аномалии для дальнейшего изучения. Храните волны в внутренней или внешней памяти (USB-накопитель).

Цифровая фильтрация волн. Примените цифровой фильтр в реальном времени по вашему выбору к обрабатываемым волнам для удаления нежелательных частот из вашего отображения. Выбор цифровой фильтрации включает низкочастотные, высокочастотные, полосовые и подавляющие фильтры. Частотные пределы выбираются в диапазоне от 250 Гц до полной полосы пропускания вашего осциллографа.

Расширенное триггерование. Варианты триггерования для серии 1000 включают режимы триггера: крайний, ширина импульса, композитное видео, схему (только модель “А”) и альтернативные каналы. Эти режимы обеспечивают возможность захвата и просмотра труднодоступных условий сигнала.

Удаленное программирование. Для удаленного управления инструментами через встроенный USB-порт используйте библиотеки I/O Agilent с прямым командным контролем из Agilent VEE Pro или библиотеки I/O National Instruments и доступные драйверы инструментов для осциллографа 1000A в вашем приложении. Эти сертифицированные драйверы NI включают Plug and Play для LabView и IVI для LabVIEW, LabWindows/CVI и Measurement Studio для Visual Studio.

Ускоренная продуктивность

• Автонастройка
• Локализация интерфейса на 11 языках, управление передней панелью и руководство
• Контекстно-зависимые встроенные справочные меню
• USB-соединение
• Бесплатное руководство по лабораторным упражнениям для студентов и комплект слайда для профессора

Быстро принимайте решения о “дойти/не дойти”. Автоматическое тестирование по маске “дойти/не дойти” является стандартной функцией всех осциллографов серии 1000. Получите “золотую” волну и определите предельные значения, чтобы создать тестовую оболочку. Создавайте собственные маски на основе допусков XY и введите их в осциллограф. Входящие сигналы будут проверены на допустимый диапазон и быстро будет установлено, проходят ли они тесты или нет. Это идеально подходит для производства или сервиса, где необходимо быстро принимать решения.

Математика волн и FFT. Стандартные математические функции включают сложение, вычитание или умножение любых двух входных каналов и Быстрое преобразование Фурье (FFT) с четырьмя выборочными окнами (Прямоугольник, Ханнинг, Хэмминг и Блэкман).

Многоязычный интерфейс. Работайте с осциллографом на наиболее знакомом вам языке. Встроенная система помощи, графический интерфейс, наложения на передней панели и руководство пользователя доступны на одиннадцати языках. Выбирайте из: английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский и итальянский.

Автонастройка. Быстро отображайте любые активные сигналы и автоматически настраивайте вертикальные, горизонтальные и триггерные настройки для оптимального отображения с помощью нажатия кнопки автонастройки. (Эта функция может быть отключена или включена для образовательных клиентов).

Подключение. Встроенные порты USB и бесплатное ПО IntuiLink делают документацию и подключение к ПК простыми. Храните волны и настройки на USB-накопителе, легко обновляйте прошивку осциллографа, документируйте напрямую на подключенном ПК с Microsoft Word или Excel, и печатайте на любом совместимом с PictBridge принтере.

Набор ресурсов для образования. Agilent предоставляет разнообразные обучающие ресурсы для осциллографов, чтобы помочь вашим студентам EE разобраться в том, что такое осциллограф и как им пользоваться. Загружаемые ресурсы включают руководство для студентов по лабораториям для осциллографов и учебные материалы, набор слайдов “Основы осциллографов” для профессоров, эксперимент с загрузкой зонда и примечания к приложениям осциллографа.
