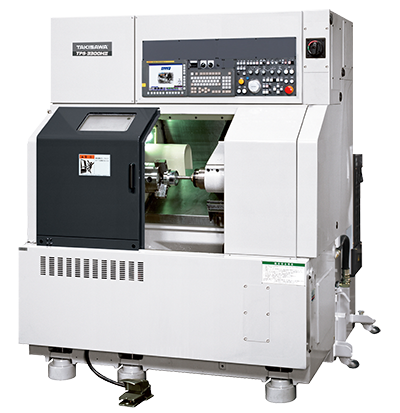

Серия Takisawa TS

Серия Takisawa TS предлагает многозадачные операции фрезерования и токарной обработки в мощном и точном станочном оборудовании. С двумя шпинделями и стандартной осью Y, серия TS подходит для большого разнообразия деталей, позволяя выполнять операции от полуфабрикатов до готовых компонентов. Может завершить передние и задние процессы за одну установку.

Технические характеристики

Спецификации:

Модели TS:

• TS-2000YS


  Спецификация	Детали
  Правый шпиндель	•
  Тали (серво-типа NC)	–
  Размер патрона (дюймы)	6+6
  Макс. диаметр токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder): φ370 10-станционная револьверная головка (тип All-Holder): φ370 15-станционная револьверная головка (тип All-Holder): φ315 20-станционная револьверная головка (тип All-Holder) Стандарт: φ292
  Макс. длина токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder): 565 10-станционная револьверная головка (тип All-Holder): 565 15-станционная револьверная головка (тип All-Holder): 550 20-станционная револьверная головка (тип All-Holder) Стандарт: 565
  Вместимость заготовки *1 (мм)	φ51
  Скорость левого шпинделя (мин-1)	6000
  Скорость правого шпинделя (мин-1)	6000
  Скорость вращающего инструмента (мин-1)	6000
  Скорость быстрого перемещения (м/мин)	X : 30 / Z : 30 / Y : 10 / A : 30
  Мощность левого шпинделя (30 мин/непрерывно) кВт	11/7.5
  Мощность правого шпинделя (30 мин/непрерывно) кВт	11/7.5
  Мощность вращающего инструмента (S3 25%/непрерывно) кВт	7.5/3.7
  Высота станка (мм)	2300
  Необходимая площадь (мм)	2800×2140 *2
  Вес станка (кг)	6200
  • Стандарт – : Нет *1) Обратите внимание, что вместимость заготовки зависит от типов патронов и цилиндров. *2) Без масляного поддона и конвейера стружки.

• TS-3000YS


  Спецификация	Детали
  Правый шпиндель	•
  Тали (серво-типа NC)	–
  Размер патрона (дюймы)	6+6
  Макс. диаметр токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder) Стандарт: φ370 10-станционная револьверная головка (тип All-Holder): φ370 15-станционная револьверная головка (тип All-Holder): φ315 20-станционная револьверная головка (тип All-Holder): φ292
  Макс. длина токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder) Стандарт: 550 10-станционная револьверная головка (тип All-Holder): 550 15-станционная револьверная головка (тип All-Holder): 535 20-станционная револьверная головка (тип All-Holder): 545
  Вместимость заготовки *1 (мм)	φ67
  Скорость левого шпинделя (мин-1)	5000
  Скорость правого шпинделя (мин-1)	6000
  Скорость вращающего инструмента (мин-1)	6000
  Скорость быстрого перемещения (м/мин)	X : 30 / Z : 30 / Y : 10 / A : 30
  Мощность левого шпинделя (30 мин/непрерывно) кВт	15/11
  Мощность правого шпинделя (30 мин/непрерывно) кВт	11/7.5
  Мощность вращающего инструмента (S3 25%/непрерывно) кВт	7.5/3.7
  Высота станка (мм)	2300
  Необходимая площадь (мм)	2800×2140 *2
  Вес станка (кг)	6200
  • Стандарт – : Нет *1) Обратите внимание, что вместимость заготовки зависит от типов патронов и цилиндров. *2) Без масляного поддона и конвейера стружки.

• TS-4000YS


  Спецификация	Детали
  Правый шпиндель	•
  Тали (серво-типа NC)	–
  Размер патрона (дюймы)	10+6
  Макс. диаметр токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder) Стандарт: φ370 10-станционная револьверная головка (тип All-Holder): φ370 15-станционная револьверная головка (тип All-Holder): φ315 20-станционная револьверная головка (тип All-Holder): φ292
  Макс. длина токарной обработки (мм)	12-станционная револьверная головка (тип All-Holder) Стандарт: 750 10-станционная револьверная головка (тип All-Holder): 750 15-станционная револьверная головка (тип All-Holder): 735 20-станционная револьверная головка (тип All-Holder): 750
  Вместимость заготовки *1 (мм)	φ82
  Скорость левого шпинделя (мин-1)	4200
  Скорость правого шпинделя (мин-1)	6000
  Скорость вращающего инструмента (мин-1)	6000
  Скорость быстрого перемещения (м/мин)	X : 30 / Z : 30 / Y : 10 / A : 30
  Мощность левого шпинделя (30 мин/непрерывно) кВт	22/15
  Мощность правого шпинделя (30 мин/непрерывно) кВт	11/7.5
  Мощность вращающего инструмента (S3 25%/непрерывно) кВт	7.5/3.7
  Высота станка (мм)	2300
  Необходимая площадь (мм)	3000×2140 *2
  Вес станка (кг)	6200
  • Стандарт – : Нет *1) Обратите внимание, что вместимость заготовки зависит от типов патронов и цилиндров. *2) Без масляного поддона и конвейера стружки.
