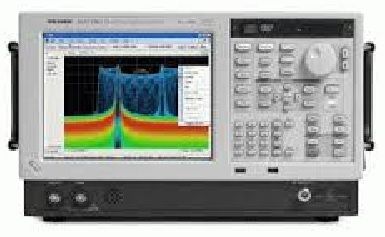

Обзор прибора RSA6114A

Прибор RSA6114A заменяет обычные высокопроизводительные анализаторы сигналов, обеспечивая точность измерений и функциональность, необходимые для выполнения повседневных задач. Типичный TOI 20 дБм и DANL –151 дБм/Гц на частоте 2 ГГц обеспечивают динамический диапазон, который вы ожидаете для сложных измерений анализа спектра. Все анализы полностью предварительно выбраны и не содержат изображений. RSA6114A использует широкополосные фильтры предварительной селекции, которые всегда находятся на пути прохождения сигнала. Вам никогда не придется идти на компромисс между динамическим диапазоном и полосой анализа путем «отключения преселектора».

В стандартную комплектацию входит полный набор инструментов для измерения мощности и статистики сигнала, включая мощность канала, ACLR, CCDF, занимаемую полосу пропускания, AM. /FM/PM и паразитные измерения. Доступные измерения фазового шума и анализа модуляции общего назначения дополняют ожидаемый набор высокопроизводительных инструментов анализа.

Возможности

• Диапазон частот: 9 кГц–14 ГГц.
• 20 дБм, точка пересечения 3-го порядка на частоте 2 ГГц, типичная.
• Отображаемый средний уровень шума –151 дБм/ Гц на частоте 2 ГГц.
• Абсолютная амплитудная точность ±0,5 дБ до 3 ГГц.
• Полностью предварительно выбранный и свободный от изображения прибор.
• Высокая скорость развертки: 1 ГГц с полосой разрешения 10 кГц менее чем за 1 секунду.

Запуск

• Запуск по фронту частоты или переходные процессы уровня мощности с минимальной продолжительностью события 3,8 мкс.
• Триггер плотности DPX активируется непосредственно с дисплея DPX.
• Ловушка триггеров с классификацией по времени.
• Запуск по частотной маске фиксирует любое изменение в частотной области.

Захват

• Захват до 1,7 с при полосе пропускания 110 МГц, сохраняется в файлы, совместимые с MATLAB.
• Записи спектрограмм без пропусков до 4444 дней спектральной информации.
• Интерфейсы с датчиками TekConnect для радиочастотного зондирования.

Анализ

• Многодоменные дисплеи с корреляцией по времени.
• Измерения мощности, спектра и статистики.
• Измерения модуляции AM/FM/PM и аудио (опция 10).
• Измерения фазового шума и джиттера (опция 11).
• Измерения времени установления, частоты и фазы (опция 12).
• Измерения импульсов (опция 20), более 20 векторных и скалярных параметров.
• Универсальный анализ цифровой модуляции (опция 21).

Приложения

• Управление спектром — поиск помех и неизвестных сигналов.
• Радар/РЭБ — полная характеристика импульсных и скачкообразных систем.
• Отладка радиочастот — компоненты, модули и системы.
• Радио/спутниковая связь — анализ изменяющегося во времени поведения.
• Диагностика электромагнитных помех.

Технические характеристики
