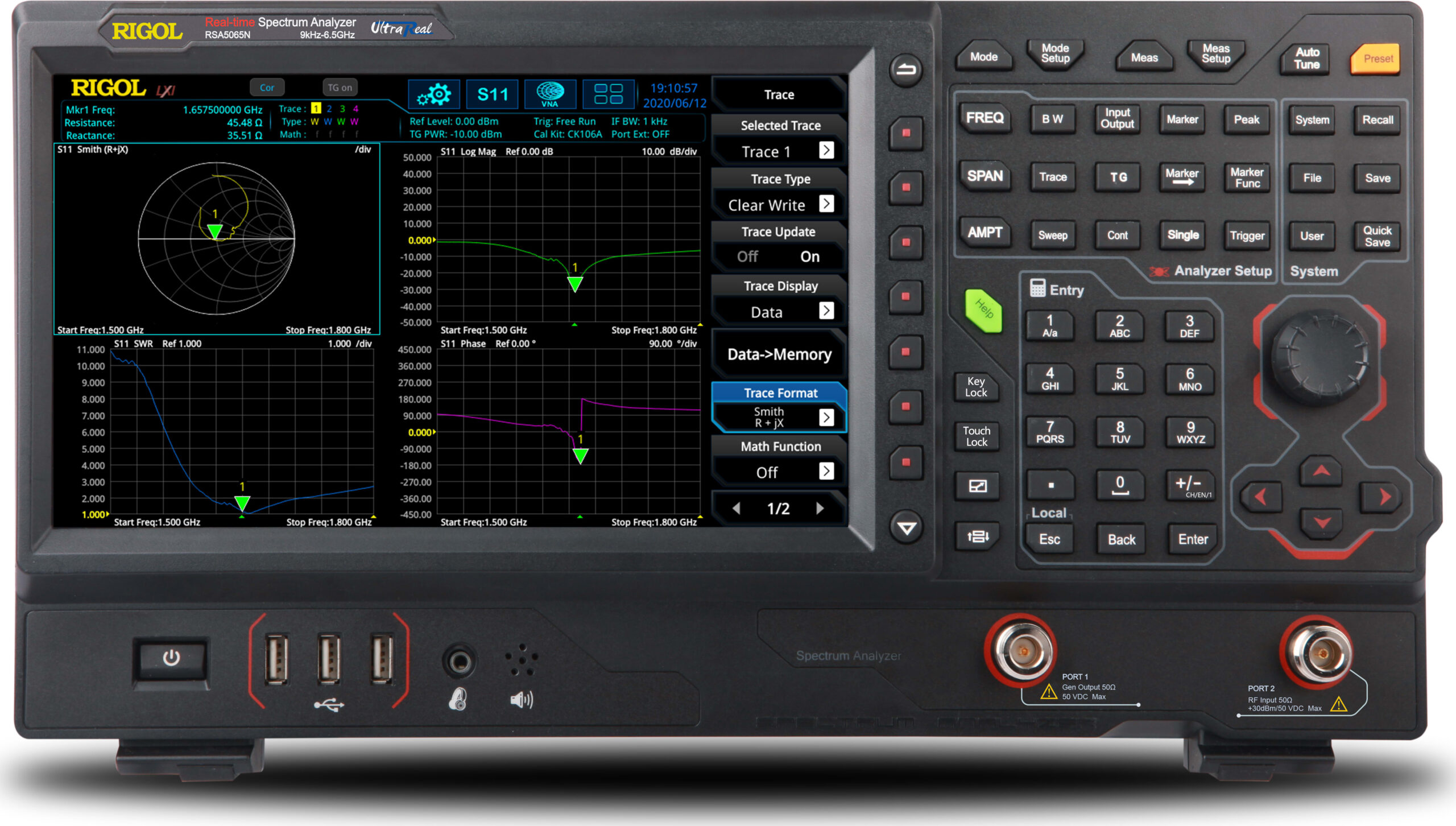

Rigol RSA5032N – 3.2 GHz Real Time Spectrum Analyzer with Vector Network Analysis

Описание Rigol RSA5032N – 3,2 ГГц анализатор спектра в реальном времени с векторным анализом цепей

• Анализатор спектра в реальном времени с векторным анализом цепей
• Диапазон частот: от 9 кГц до 3,2 ГГц
• Диапазон частот VNA: от 100 кГц до 3,2 ГГц
• Включает в себя генератор слежения
• Технология Ultra-Real

Новый RSA5000N от Rigol с режимом векторного анализа цепей создан на основе его хорошо известной и проверенной платформы Ultra Real.

RSA5000N – это новое поколение экономичных анализаторов спектра в реальном времени. Благодаря превосходным характеристикам и понятному пользовательскому интерфейсу RSA5000N позволяет пользователю управлять им с помощью 10,1-дюймового сенсорного экрана, кнопок на передней панели и клавиатуры/мыши. Также доступны интерфейсы удаленной связи.

Несколько моделей на выбор

Существует пять моделей RSA с возможностью VNA. Номера деталей следующие:

Модель Диапазон частот VNA Диапазон частот RSA5065N от 9 кГц до 6,5 ГГц от 100 кГц до 6,5 ГГц RSA5032N от 9 кГц до 3,2 ГГц от 100 кГц до 3,2 ГГц RSA3045N от 9 кГц до 4,5 ГГц от 100 кГц до 4,5 ГГц RSA3030N от 9 кГц до 3 ГГц от 100 кГц до 3 ГГц RSA3015N от 9 кГц до 1,5 ГГц от 100 кГц до 1,5 ГГц Векторный анализ цепей

Клиенты, которым необходимо характеризовать активные или пассивные компоненты, определять ошибки пути сигнала или настраивать антенны, получат выгоду от комплексного решения VNA.

Режим векторного анализа цепей добавляет критически важные возможности анализа, позволяя выполнять сложные измерения, включая измерения расстояния к параметрам неисправности и S.

Режим векторного анализа цепей дополняет другие возможности анализа спектральных анализаторов Ultra Real компании Rigol, включая расширенные измерения в режиме Смита, визуализацию в реальном времени, предварительный анализ соответствия ЭМП и векторный анализ сигналов. Режим VNA добавляет важные возможности отладки, делая RSA5000N одним из самых полных инструментов анализа радиочастот на рынке и мощным инструментом для любого инженера по радиочастотам.

S11

S11, или коэффициент прямого отражения, позволяет инженерам быстро визуализировать и измерять реакцию своего компонента на диаграмме Смита и полярной плоскости, одновременно измеряя величину и КСВ своего компонента.

S21

S21, или коэффициент прямой передачи, позволяет инженерам быстро визуализировать, как их компоненты, включая усилители, фильтры и кабели, влияют на импеданс или фазу в зависимости от частоты. Просмотр фазовой или групповой задержки в зависимости от частоты, а также величины для быстрого определения и подтверждения критических спецификаций.

Расстояние до неисправности

Измерения расстояния до неисправности позволяют инженерам легко устранять проблемы с подключением, которые не видны при визуальном осмотре, используя методологию обратного преобразования. Анализатор спектра вычисляет расстояние до источника отражения сигнала.

Интегрирует пять режимов измерения для нескольких тестов RF с помощью одного прибора

Серия RSA5000 обеспечивает режимы EMI, RTSA, VSA и VNA в дополнение к традиционному режиму GPSA. Инженерам может быть удобно решать несколько задач тестирования радиочастот с помощью всего одного прибора, что эффективно сокращает время и затраты, значительно повышая эффективность работы.

Расширенный режим измерений предоставляет тестовые элементы, необходимые для тестирования передатчика, такие как многоканальная мощность, ACP и занимаемая полоса пропускания

Быстро вызовите предельную линию, соответствующую стандарту CISPR (например, EN55011, EN55012 и т. д.), для проведения предварительного тестирования и мониторинга целевой точки с помощью трех различных детекторов.

С помощью спектра плотности вы можете обнаружить исключительные сигналы, скрытые за сигналами высокого уровня, и точно зафиксировать их с помощью FMT.

Вы можете свободно устанавливать способ отображения результатов измерений, демонстрировать несколько представлений сигналов одновременно, чтобы получить более четкий эффект отображения с помощью гибкой настройки макета дисплея.

Функции передней панели RSA5000
