Ригол DS1102E-B

Описание

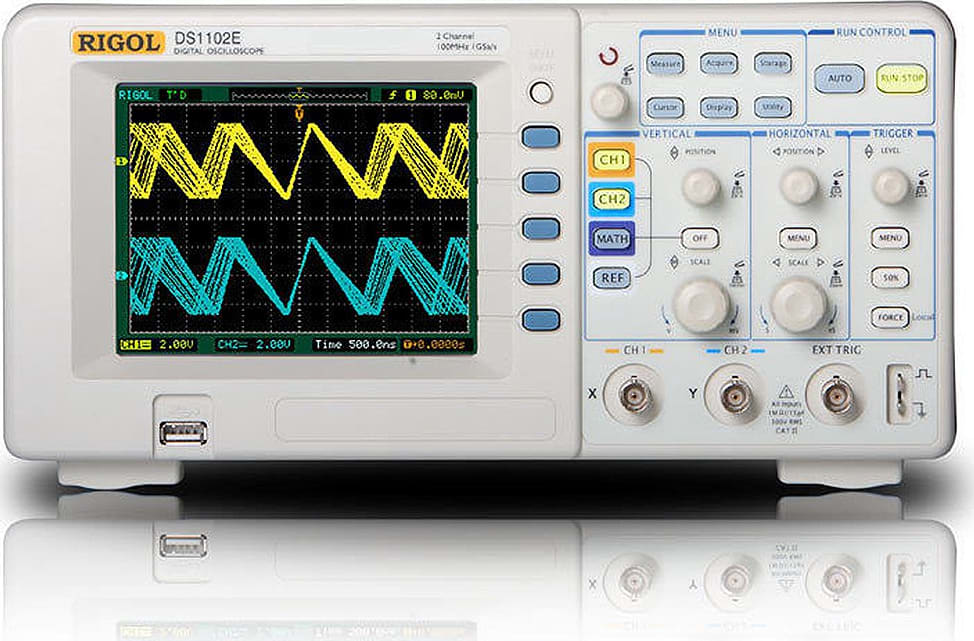

Осциллограф Rigol DS1102E является одним из самых популярных осциллографов 100 МГц, если не самым популярным осциллографом 100 МГц в США в 2013 году. У этого устройства бесчисленное множество обзоров в Интернете и множество обзоров на этой странице от наших клиентов. Вы не ошибетесь, прочитав все обзоры и отзывы клиентов.

Пять лет назад такой осциллограф был неслыханным по цене менее 1000 долларов. Теперь этот прибор стоит 399 с бесплатной доставкой. Устройство также поставляется с 1 Мп памяти. Это огромный и чрезвычайно полезный прибор! DS 1102e является бестселлером на сайте. Чтобы получить это отличие, он должен быть одним из самых популярных осциллографов, которые мы продаем.

Эта модель Rigol DS1102E представляет собой экономичный цифровой осциллограф с высокой производительностью, который разработан с двумя каналами и 1 внешним каналом запуска. Он обеспечивает 20 типов параметров волны для автоматического измерения, которые содержат 10 параметров напряжения и 10 параметров времени. В режиме курсора пользователи могут легко выполнять измерения, перемещая курсор. Кроме того, 3 типа измерения курсора являются опциональными: Manual, Track и Auto. Этот DSO DS1102E предоставляет мощное прикладное программное обеспечение для ПК: UltraScope, которое позволяет: захватывать и измерять волну, выполнять локальные или удаленные операции, сохранять волны в формате ‘.bmp’, сохранять файлы в формате ‘.txt’ или ‘.xls’, печатать формы волн.

Простая в использовании конструкция

• Встроенное меню справки делает информацию более удобной
• Многоязычный пользовательский интерфейс, поддержка ввода на китайском и английском языках
• Поддержка хранения на диске U и локальных файлах
• Интенсивность формы волны можно регулировать
• Автоматически отображать сигнал с помощью функции AUTO
• Всплывающее меню упрощает чтение и использование function
• Функция точного сканирования с задержкой
• Встроенная функция БПФ, поддерживает практичные цифровые фильтры
• Функция обнаружения Pass/Fail позволяет выводить результаты тестирования
• Математические операции доступны для нескольких волн
• Мощное прикладное программное обеспечение для ПК UltraScope
• Стандартный интерфейс конфигурации: USB
• Устройство, USB-хост, RS-232 и поддержка стандартов хранения U-диска и печати PictBridge
• Новая функция «Блокировка клавиш» может удовлетворить потребности промышленного производства
• Поддержка дистанционного управления командами

Приложения

• Испытание электронных схем
• Функциональное испытание схем
• Проверка логической связи между сигналами
• Испытание схем смешанных сигналов
• Образование и обучение

Автоматическое измерение 20 волн Параметры
Автоматическое измерение

Осциллографы серий DS1000E, DS1000D
предоставляют 20 типов параметров волны для
автоматического измерения, включая
10 параметров напряжения и 10 параметров времени

Измерение курсором
Измерение курсором БПФ

В режиме курсора пользователи могут легко
выполнять измерения, перемещая курсор. Кроме того, 3
типа измерения курсора являются
дополнительными: ручной, трековый и автоматический

Множественный триггер
Триггер по шаблону

Обе серии DS1000E и DS1000D содержат множество триггеров:

• Триггер по фронту, триггер по ширине импульса, видеотриггер, триггер по наклону
• Альтернативный триггер, триггер по шаблону (DS1000D), триггер по длительности (DS1000D)

В частности, триггер по длительности представляет собой новый тип, созданный на основе идеального сочетания триггера по шаблону и ширине импульса. Уникальная функция регулируемой чувствительности триггера хороша для фильтрации возможных шумов из сигнала, чтобы избежать ложных срабатываний.

16-канальный логический анализатор
Оснащенные 16-канальным логическим анализатором, осциллографы смешанных
сигналов серии DS1000D достигают измерения смешанного сигнала, координируемого с 2
аналоговыми каналами.

Каждый канал можно включать или выключать независимо или группами по
8(D7-D0 и D15-D8), также вы можете устанавливать размер формы сигнала и типы пороговых
значений или изменять положение отображения на экране для цифрового канала.





Настройка цифровых каналов
Запись формы сигнала
Благодаря функции записи формы сигнала в DS1000E и DS1000D можно записывать не только
выходные сигналы с двух каналов, но также можно легко записывать волны,
выведенные при тесте Pass/Fail. Всего доступно для записи до 1000
кадров волн. Кроме того, пользователи могут анализировать волны
в соответствии с реальными или сохранять переходные волны, чтобы получить более точные данные.



Запись формы волны
Тестирование Pass/Fail
Функция Pass/Fail отслеживает изменения сигналов, сравнивая
находится ли входной сигнал в пределах предопределенной маски. Результаты тестирования
могут не только отображаться на экране или выводиться через изолированный порт Pass/Fail, но
также могут быть оповещены в соответствии с включением системного звука.


Тестирование Pass/Fail
Программное обеспечение UltraScope
Окно измерений RIGOL предоставляет мощное прикладное программное обеспечение для ПК: UltraScope, которое
позволяет: Захватывать и измерять волну, Выполнять локальные или удаленные
операции, Сохранять волны в формате «.bmp», Сохранять файлы в формате «.txt» или «.xls»
, Распечатывать формы волн.



Блокировка клавиш
Функция блокировки клавиш Эта функция широко используется в большинстве постановок. Все клавиши заблокированы
за исключением F1–F5 и MENU ON/OFF в этом режиме.
Чтобы заблокировать клавиатуру, используйте меню, чтобы разблокировать, необходимо ввести правильный код.
Также, при необходимости, вы можете сбросить новый код.
