ПФД2015-682

Общая спецификация Материал сердечника: Феррит Вес: 13–23 мг Упаковка: Катушка 2000/7, катушка 7500/13 Пластиковая лента: Ширина 8 мм, Толщина 0,23 мм, Расстояние между карманами 4 мм, Глубина кармана 1,63 мм Изоляция между обмотками: 250 В (среднеквадратичное значение), одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Проверено только чистой водой или спиртом. Дополнительная информация.

0,00 ₽

Артикул: PFD2015-682MEC Категорий: 1 1 Экранированный Связанный, PFD, PFD2015-682, Products, Власть, ПФД2015, Связанные индукторы

Описание

Характеристики

Электрические характеристики при 25 °C.

Для обратноходовых применений

Номер детали 1 (Наведите для просмотра схем)	Индуктивность (Гн) 2 (Допуск: &plusmn,20%)	DCR max (Ом) 3	Изоляция Напряжение (В)	Утечка Индуктивность (нГн) 5	Коэффициент трансформации
Номер детали 1 (Наведите для просмотра схем)	Индуктивность (Гн) 2 (Допуск: &plusmn,20%)	DCR max (Ом) 3	Изоляция Напряжение (В)	Утечка Индуктивность (нГн) 5	Коэффициент трансформации
PFD2015-682ME_	6,8	1,8	250	415	1 : 1

Для приложений SEPIC

Номер детали 1 (Наведите курсор для просмотра схем)	Индуктивность (Гн) 2 (Допуск: &plusmn,20%)	DCR max (Ом) 3	Типичное значение SRF (МГц) 4	Коэффициент связи	Утечка Индуктивность (нГн) 5	Isat (A) 6			Irms (A)
Номер детали 1 (Наведите курсор для просмотра схем)	Индуктивность (Гн) 2 (Допуск: &plusmn,20%)	DCR max (Ом) 3	Типичное значение SRF (МГц) 4	Коэффициент связи	Утечка Индуктивность (нГн) 5	10% падение	20% падение	30% падение	обе обмотки 7	одна обмотка 8
PFD2015-682ME_	6,8	1,8	130	0,97	415	0,37	0,42	0,47	0,19	0,27

Каталог

EL3783-0100 | Терминал EtherCAT, 3-канальный аналоговый вход, многофункциональный, 130 В переменного тока, 1/5 В А, 16 бит, 20 квыб./с, электрически изолированный, передискретизация

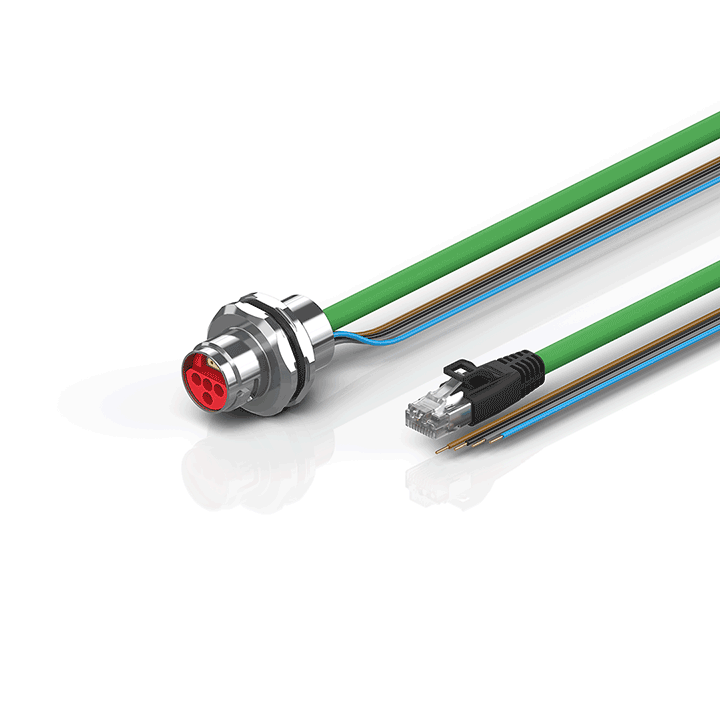

ZK7624-AR00-Axxx | B17, кабель ENP, PUR, 4 x 1,5 мм² + (1 x 4 x AWG22), подходит для буксируемой цепи, ключ 2 (напряжение, определяемое пользователем)

ПФД2015-682

Характеристики

Для обратноходовых применений

Для приложений SEPIC
