Осциллограф Owon HDS242S ручного типа

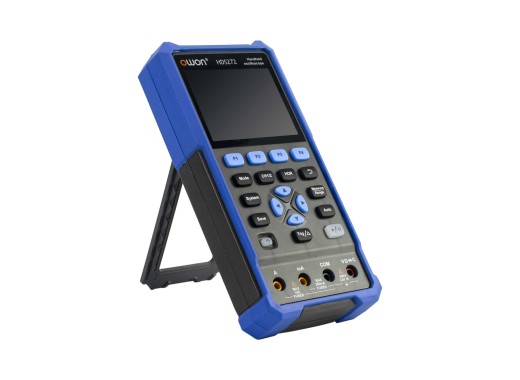

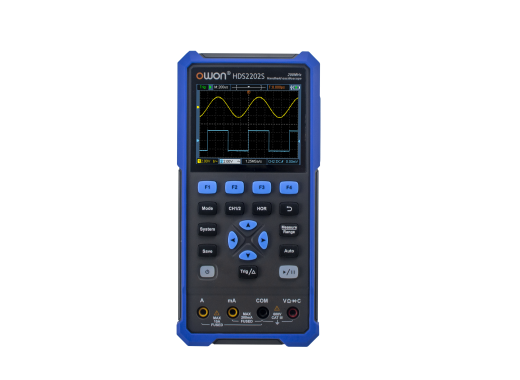

Примечание. Внешний вид HDS242S аналогичен продукту, показанному на изображениях.

HDS242S — портативный двухканальный осциллограф, который также можно использовать в качестве мультиметра и функционального генератора. Измеритель оснащен 3,5-дюймовым высококонтрастным цветным дисплеем, подходящим для использования на открытом воздухе, и работает от пары батарей 18650, что обеспечивает до 6 часов непрерывного использования. Вы можете подключить измеритель к хосту ПК через USB-C, чтобы использовать его с настольным программным обеспечением Owon, управлять им через SCPI или использовать его с блоком питания. По сравнению с осциллографами серии Hantek 2000, серия Owon HDS200 оснащена немного большим экраном и большей внутренней памятью. Кроме того, эта серия имеет разрешение 20 000 отсчетов, в отличие от разрешения Hantek, равного 4 000 отсчетов.

Сигналы можно записывать и хранить внутри устройства, что позволяет хранить до 8 тыс. точек данных. Осциллограммы также можно сохранять в виде изображений или CSV для экспорта через USB на хост-компьютер.

Помимо того, что он является осциллографом, он самостоятельно действует как полнофункциональный мультиметр True-RMS на 20 000 отсчетов. Он имеет возможность измерять напряжение, ток, сопротивление, емкость, целостность и диоды. Показания будут отображаться на дисплее в удобном крупном размере, как можно увидеть на демонстрационном видео ниже. Подобно обычным мультиметрам, он выполняет автоматический выбор диапазона.

Обзор модели

Модели HDS200 различаются шириной полосы пропускания и наличием функционального генератора, как указано в таблице ниже.

Обычная цена: 247,93 евро. Сейчас: 223,14 евро. Без учета НДС.

Технические характеристики

Технические характеристики осциллографа:

• Частота выборки: 250 Мвыборок/с (один канал), 125 Мвыборок/с (двухканальный)
• Глубина памяти: 8 кпт (один канал), 4 кпт (двухканальный)
• Разрешение по вертикали: 8 бит
• Типы запуска: Форма сигнала по фронту
• Скорость захвата: 10 000 осциллограмм/с
• Время нарастания: ≤8 нс тип.
• Вертикальная шкала: 10 мВ/дел – 10 В/дел
• Горизонтальная шкала: 5 нс/дел – 1000 с/дел
• Параметры измерения (по вертикали): Vmax, Vmin, Vpp, Mean, Amplitude
• Параметры измерения (по горизонтали): Период, частота

Характеристики режима мультиметра:

• Напряжение постоянного тока: 0,01 мВ – 1000 В ±0,5% + 5
• Напряжение переменного тока: 0,01 мВ – 750 В ±0,8% + 5
• Постоянный ток: 10 мкА – 10 А ±0,8% + 2
• Переменный ток: 10 мкА – 10 А ±1 % + 5
• Сопротивление: 0,01 Ом – 100 МОм ±0,8 % + 3
• Емкость: 1 пФ – 2 мФ ±3 % + 10

Характеристики режима функционального генератора:

• Каналы: 1
• Полоса пропускания: 40 МГц
• Амплитуда: 0,01 В (размах) ~ 2,5 В (размах)
• Частота выборки: 125
• Разрешение по вертикали: 14 бит
• Длина сигнала: 8 тыс. точек
• Разрешение по частоте: 0,1 Гц
• Типы сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, sinc, bessely, besselj, лестница вверх, лестница вниз, лестница вверх-вниз, att alt, amp alt
• Другие режимы: Непрерывность, тест диодов

Дисплей: 20 000 отсчетов (режим мультиметра), цветной ЖК-экран 3,5 дюйма (320 x 240).

Источник питания: 2 аккумулятора 18650 (около 6 часов).

Возможности подключения: USB-C.

Размеры: 198 x 38 x 96 мм ДxШxВ.

Вес: 600 г (без батареи).

Для получения дополнительной информации обратитесь к руководству пользователя, которое можно скачать ниже.

Аксессуары

По умолчанию в комплект поставки HDS242 входят:

• 2 батарейки 18650
• USB-кабель
• Набор тестовых проводов
• Зонд
• 2x BNC — кабель с зажимами типа «крокодил»
• Адаптер питания
• Сумка для переноски
