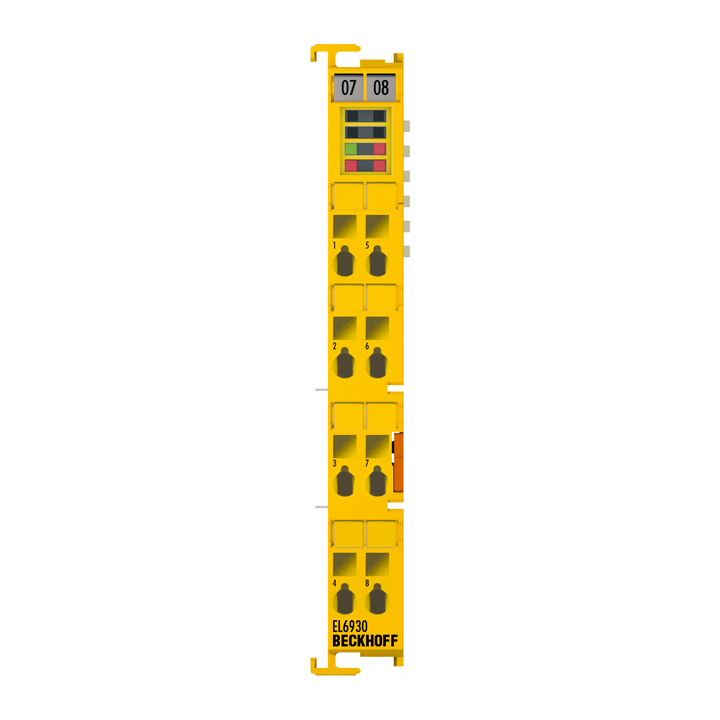

EL6930 | EtherCAT Terminal communication interface, TwinSAFE Logic
01.01.2025
EL6631 | EtherCAT Terminal, 2-port communication interface, PROFINETВ RT, controller
01.01.2025
MSD7342-824
Общие характеристики Материал сердечника: Феррит Вес: 0,76–0,87 г Упаковка: бобина 250/7, бобина 1000/13 Пластиковая лента: ширина 16 мм, толщина 0,4 мм, расстояние между карманами 12 мм, глубина кармана 4,9 мм Изоляция между обмотками: 200 В (среднеквадратичное значение), одна минута Пайка/промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при стойкости к нагреву при пайке: макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Промывка печатной платы, протестированная по методу 215 стандарта MIL-STD-202, плюс дополнительная промывка водой. Дополнительная информация.
450,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Изоляция Напряжение (В) | Утечка Индуктивность (Гн) 5 | Коэффициент трансформации |
|---|---|---|---|---|---|
| MSD7342-824ML_ | 820 | 6.8 | 200 | 8.0 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Типичное значение SRF (МГц) 4 | Коэффициент связи | Утечка Индуктивность (Гн) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% падение | 20% падение | 30% падение | обе обмотки 7 | одна обмотка 8 | ||||||
| MSD7342-824ML_ | 820 | 6,8 | 2,2 | >,0,99 | 8.0 | 0.30 | 0.32 | 0.35 | 0.15 | 0.21 |
