ZK7314-AV00-Axxx | B23, кабель ENP, PUR, 5 G 4,0 мм² + (1 x 4 x AWG22), подходит для кабельной цепи, ключ 1 (2В xВ 24В VВ DCВ +В PE)
01.01.2025

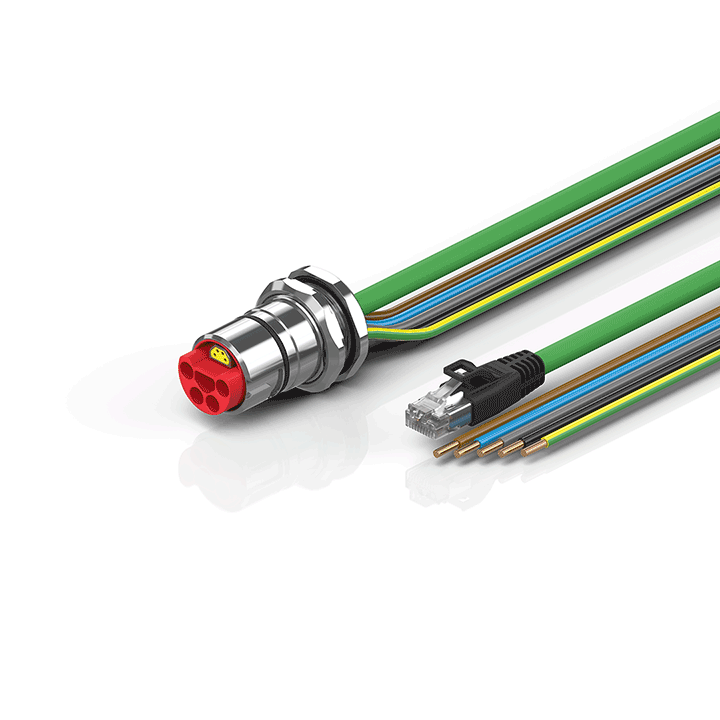

ZK7314-BZ00-Axxx | B23, кабель ENP, PUR, 5 G 4,0 мм² + (1 x 4 x AWG22), подходит для кабельной цепи, ключ 1 (2В xВ 24В VВ DCВ +В PE)
01.01.2025
MSD7342-103
General specification Core Material: Ferrite Weight: 0.76 – 0.87g Packaging: 250/7 reel, 1000/13 reel Plastic tape: 16 mm wide, 0.4 mm thick, 12 mm pocket spacing, 4.9 mm pocket depth Winding to Winding Isolation: 200 Vrms, one minute Soldering/Washing Moisture Sensitivity Level (MSL): 1 (unlimited floor life at Resistance to soldering heat: Max three 40 second reflows at +260C, parts cooled to room temperature between cycles Refer to Soldering Coilcraft Components before soldering. PCB Washing: PCB washing Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
450,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Изоляция Напряжение (В) | Утечка Индуктивность (нГн) 5 | Коэффициент трансформации |
|---|---|---|---|---|---|
| MSD7342-103ML_ | 10 | 0.10 | 200 | 300 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Типичное значение SRF (МГц) 4 | Коэффициент связи | Утечка Индуктивность (нГн) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% падение | 20% падение | 30% падение | обе обмотки 7 | одна обмотка 8 | ||||||
| MSD7342-103ML_ | 10 | 0,10 | 22,0 | 0,98 | 300 | 2.8 | 2.9 | 3.0 | 1.2 | 1.8 |
