MSD1583-223

Общая спецификация Материал сердечника: Феррит Вес: 3,7–4,4 г Упаковка: Катушка 300/13, Пластиковая лента: Ширина 32 мм, Толщина 0,5 мм, Расстояние между карманами 24 мм, Глубина кармана 8,6 мм. Изоляция между обмотками: 500 В (среднеквадратичное значение), одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Проверено только чистой водой или спиртом. Дополнительная информация.

675,00 ₽

Артикул: MSD1583-223MED Категорий: 1 1 Shielded Coupled, Coupled Inductors, MSD1583, MSD1583-223, Power, Products, МСД

Описание

Specifications

Electrical specifications at 25C.

For Flyback Applications

Part number 1 (Hover for schematics)	Inductance (H) 2 (Tolerance: &plusmn,20%)	DCR (Ω) 3		Isolation Voltage (V)	Leakage Inductance (nH) 5	Turns Ratio
Part number 1 (Hover for schematics)	Inductance (H) 2 (Tolerance: &plusmn,20%)	typ	max	Isolation Voltage (V)	Leakage Inductance (nH) 5	Turns Ratio
MSD1583-223ME_	22	0.054	0.065	500	400	1 : 1

For SEPIC Applications

Part number 1 (Hover for schematics)	Inductance (H) 2 (Tolerance: &plusmn,20%)	DCR (Ω) 3		SRF typ (MHz) 4	Coupling coefficient	Leakage Inductance (nH) 5	Isat (A) 6			Irms (A)
Part number 1 (Hover for schematics)	Inductance (H) 2 (Tolerance: &plusmn,20%)	typ	max	SRF typ (MHz) 4	Coupling coefficient	Leakage Inductance (nH) 5	10% drop	20% drop	30% drop	both windings 7	one winding 8
MSD1583-223ME_	22	0.054	0.065	10.5	0.99	400	7.9	9.0	9.8	2.4	3.5

Каталог

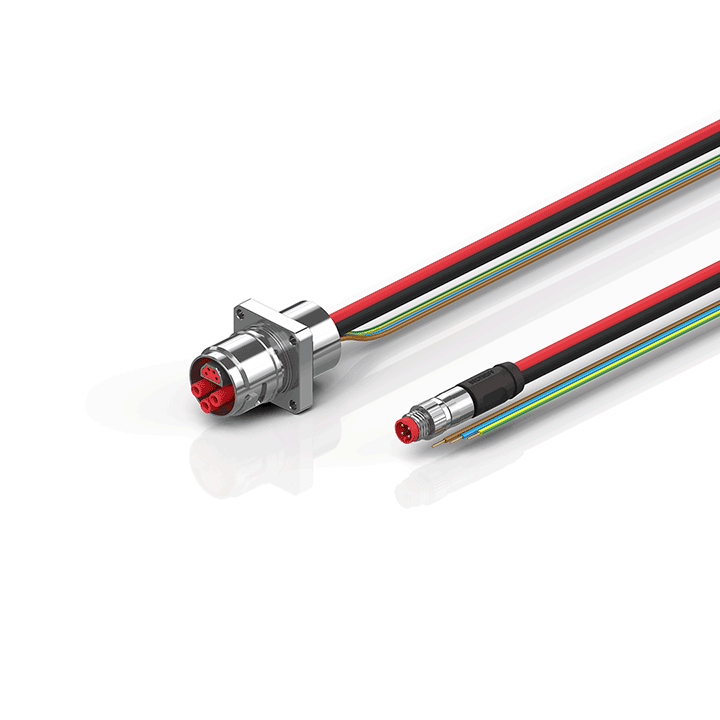

ZK7910-AG00-0xxx | B17, ENP cable, PUR, 3 G 2.5 mmВІ + (1 x 4 x AWG22), drag-chain suitable, key 3 (user-defined voltage)

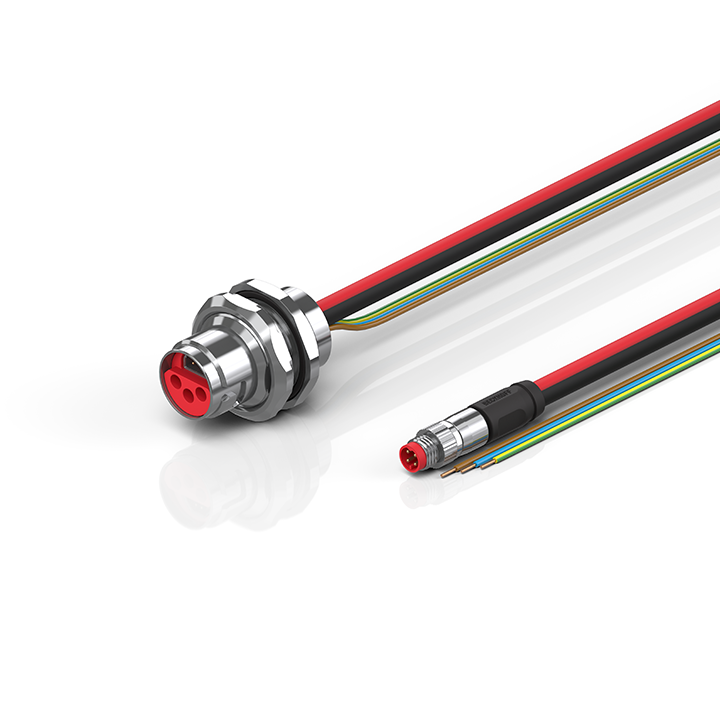

ZK7906-AJ00-0xxx | B17, ECP cable, PUR, 3 G 1.5 mmВІ + (1 x 4 x AWG22), drag-chain suitable, key 3 (user-defined voltage)
